单螺杆输送泵工业级三维结构设计

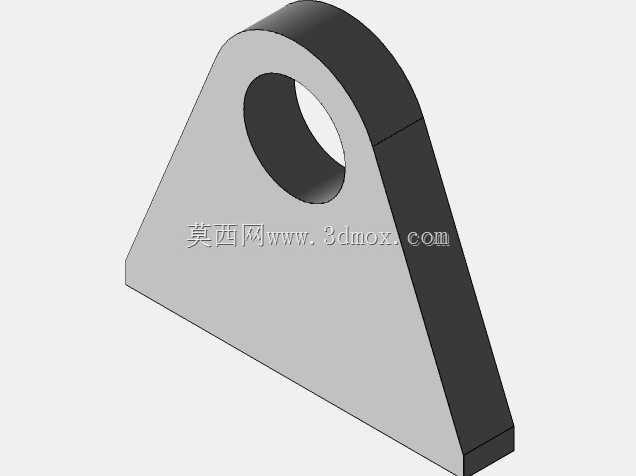

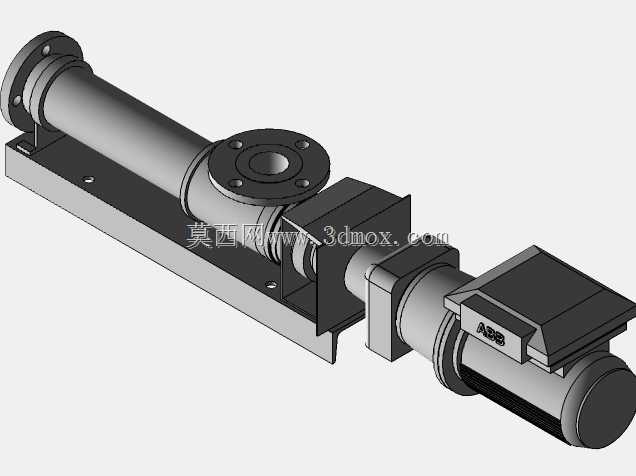

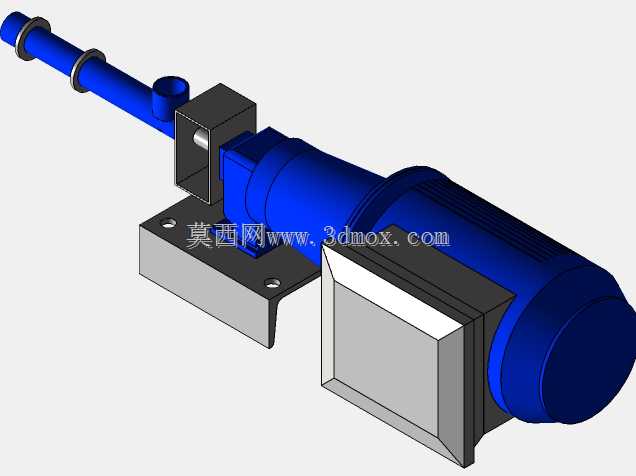

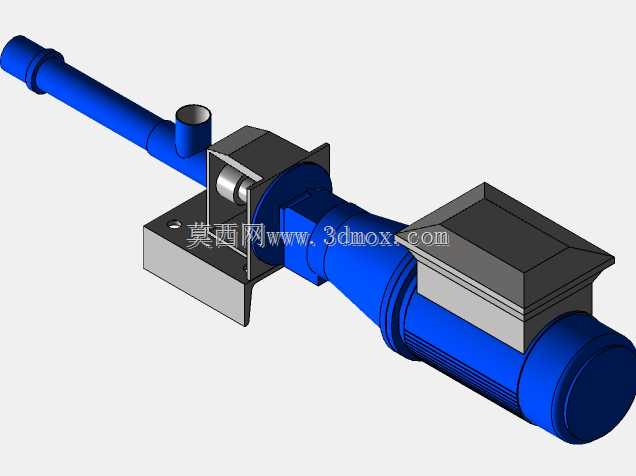

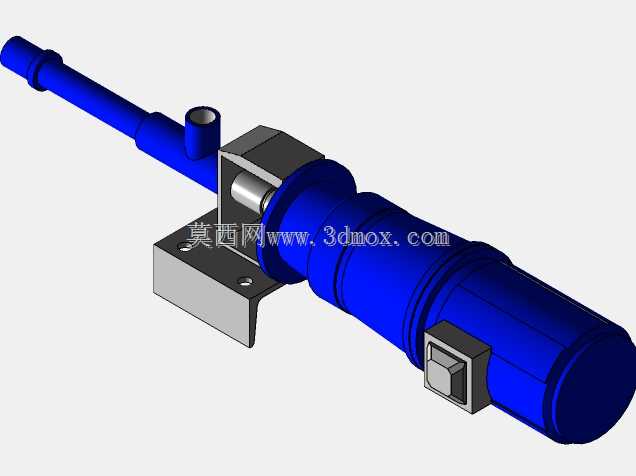

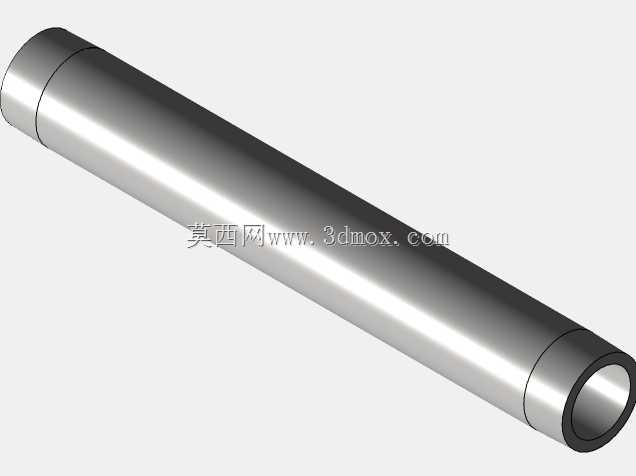

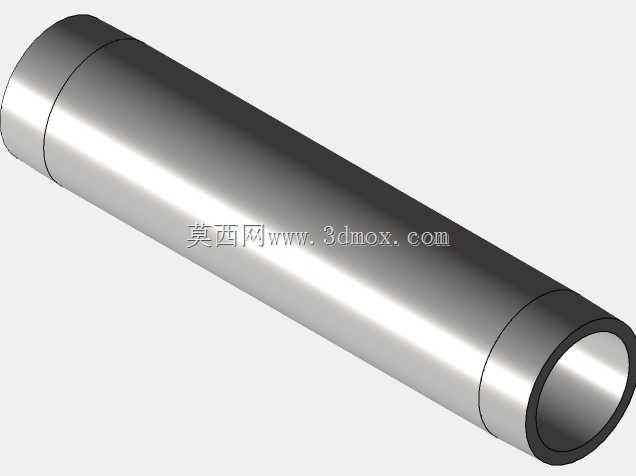

　　本次呈现的螺杆泵三维结构，针对高粘度流体、含固体颗粒介质的输送场景做了适配，常见于市政污泥处理、食品酱料输送、化工粘稠原料转运、油田采出液输送等工况，可稳定输送常规离心泵难以处理的高含固、高粘度物料，运行过程中流量脉动小，对介质的剪切作用弱，能避免输送过程中破坏敏感物料的性状。从结构设计逻辑来看，整体采用卧式直联布局，驱动端与泵体通过连接支架同轴装配，省去了额外的联轴器传动环节，既压缩了整机的轴向安装尺寸，也减少了传动环节的对中误差风险，安装时只需保证底座安装面的平面度公差在合理范围，即可完成整机固定，降低现场安装的调试难度。泵体核心的螺杆副采用偏心螺旋结构设计，转子与定子的啮合型腔随螺杆转动连续推移，实现介质的稳定吸入与加压排出，

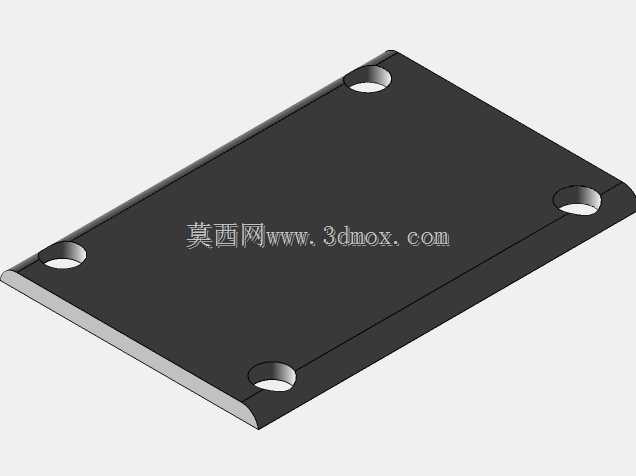

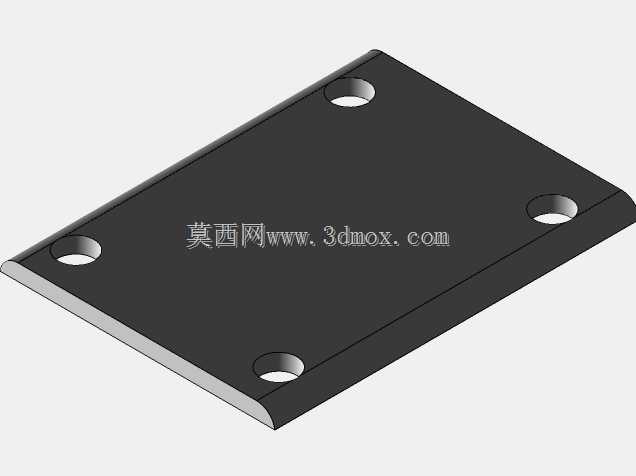

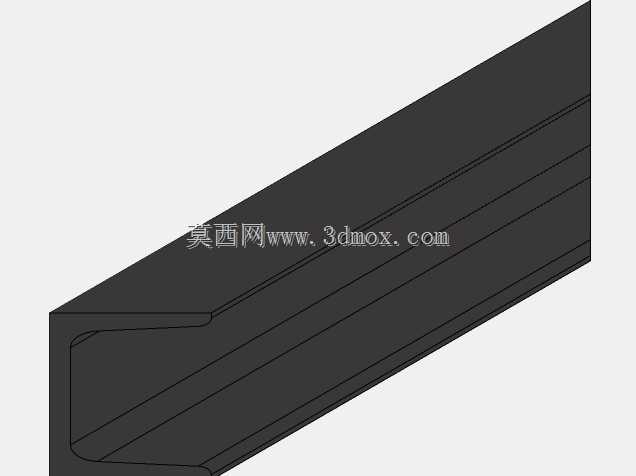

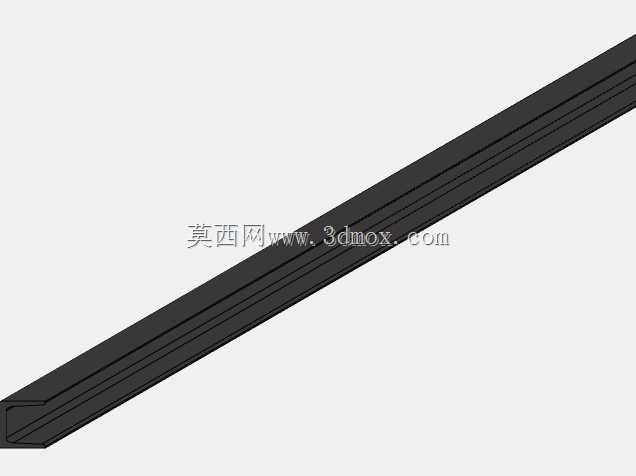

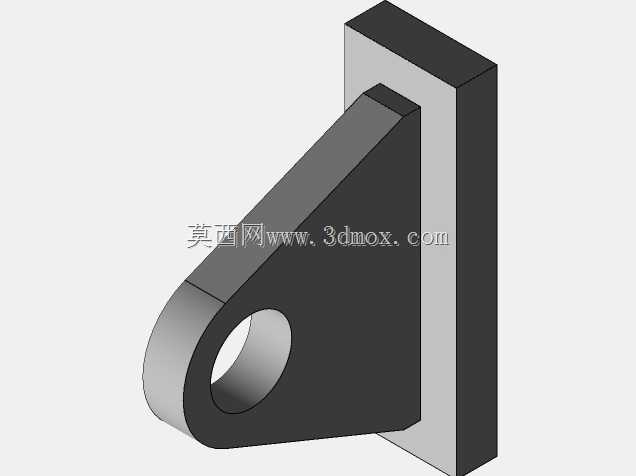

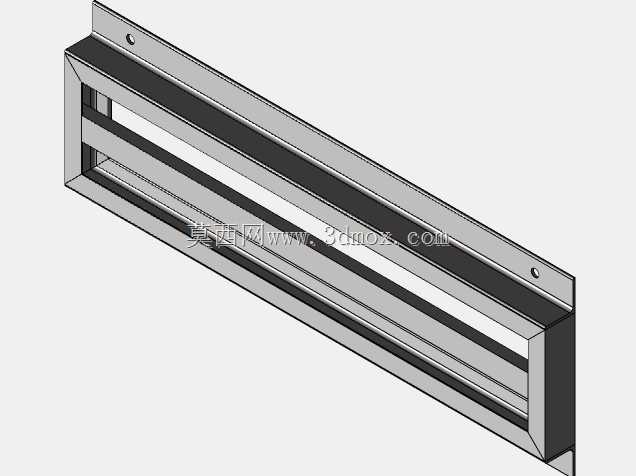

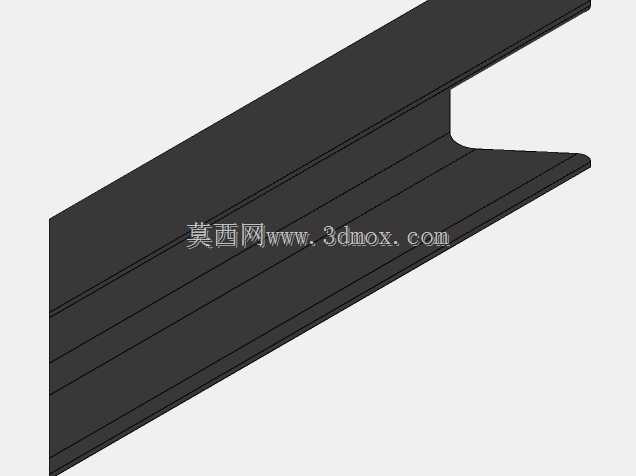

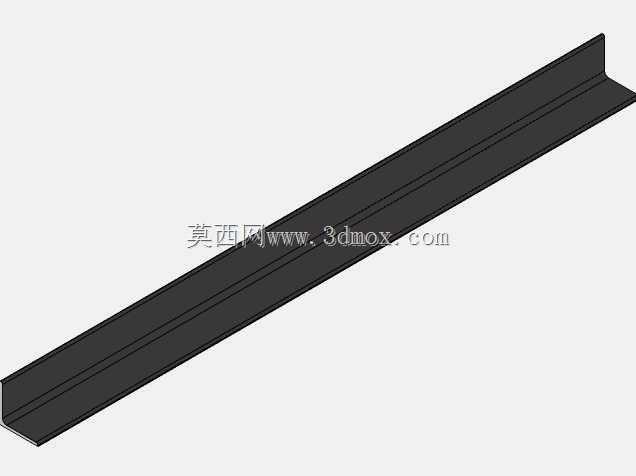

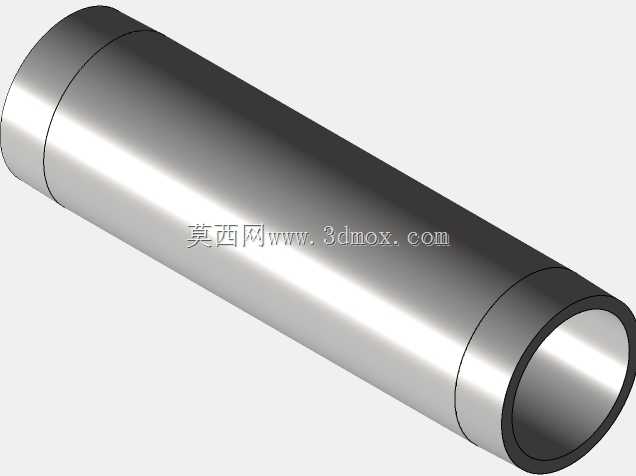

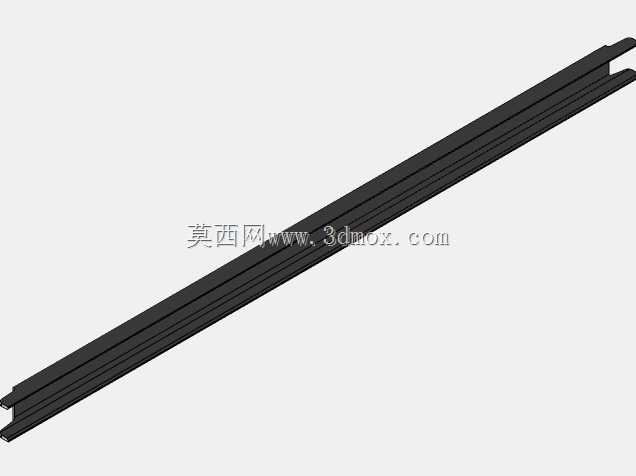

　　吸入端设置大口径轴向进液口，可适配大流量、含纤维杂质的介质进入，避免入口堵塞问题，排出口设置在泵体侧上方，可根据现场管路布局调整接口朝向，适配不同的管线排布需求。驱动端的电机采用标准法兰安装结构，与连接支架的止口配合定位，保证电机输出轴与螺杆转子的同轴度，连接支架上预留的检修空间，可在不拆解进出口管路的前提下完成密封件、轴承部件的更换，降低后期运维的拆解工作量。整机的安装底座采用钢板折弯焊接结构，预留的地脚螺栓孔位可适配常规的混凝土基础安装，底座上设置的支撑筋板对应泵体重心位置，可抵消泵运行过程中产生的径向振动，避免长期运行出现的管路松动问题。从外形边界来看，整机轴向长度覆盖驱动电机、连接支架、泵筒、进出口段的全部尺寸，

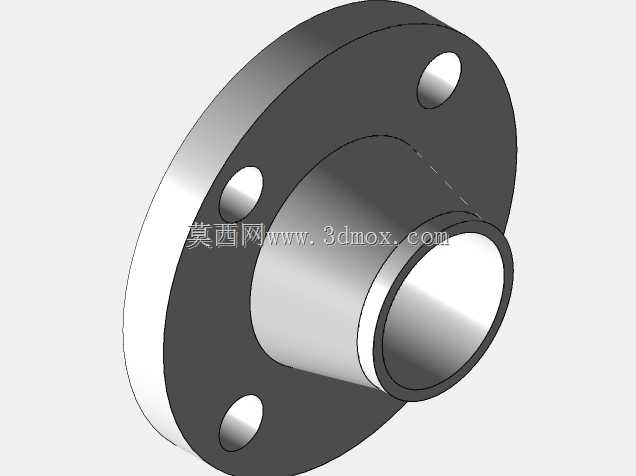

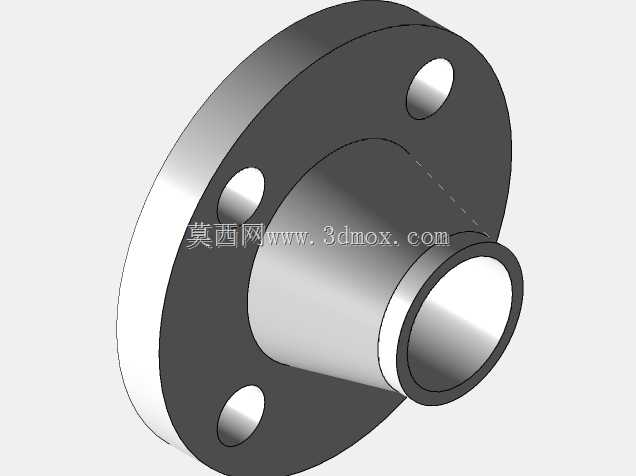

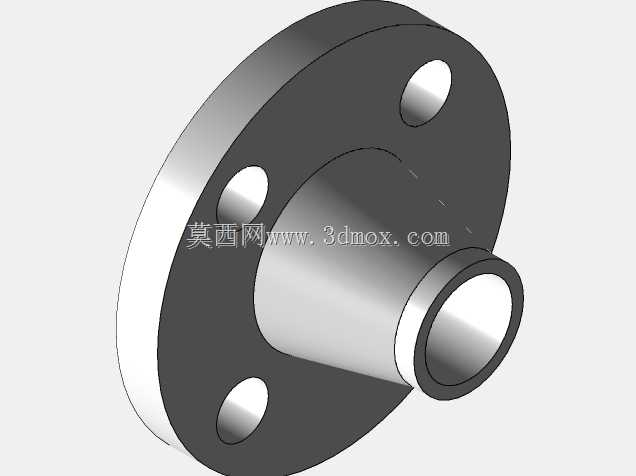

　　径向最大尺寸为电机外壳的外径，安装时需预留侧方的接线与检修空间，进出口的法兰尺寸符合常规工业管路的对接标准，可直接与同通径的管路法兰匹配，无需额外制作转换接头。密封结构采用集装式机械密封设计，密封腔与泵体的流道完全隔离，可避免输送介质泄漏到轴承腔与外部环境，适配有密封要求的化工、食品类输送场景，轴承部位采用脂润滑结构，密封件可阻挡介质与粉尘进入轴承滚道，延长轴承的更换周期。
