法兰连接式插入型液位检测装置结构

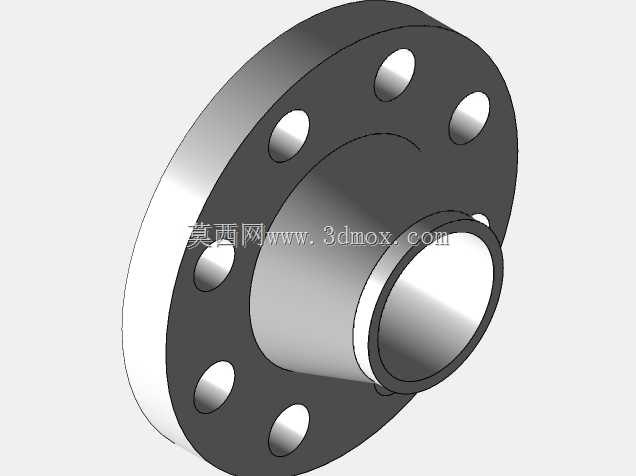

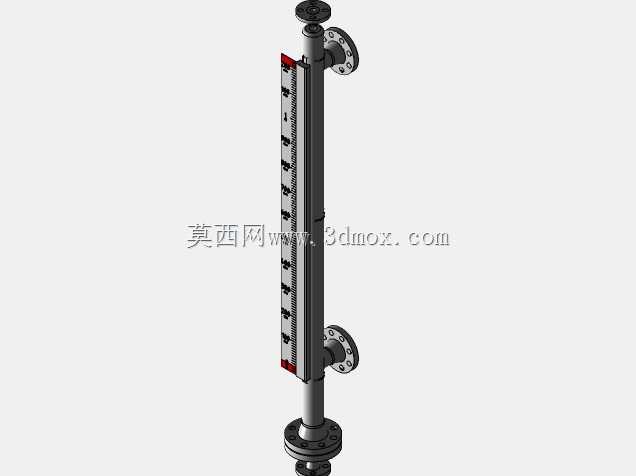

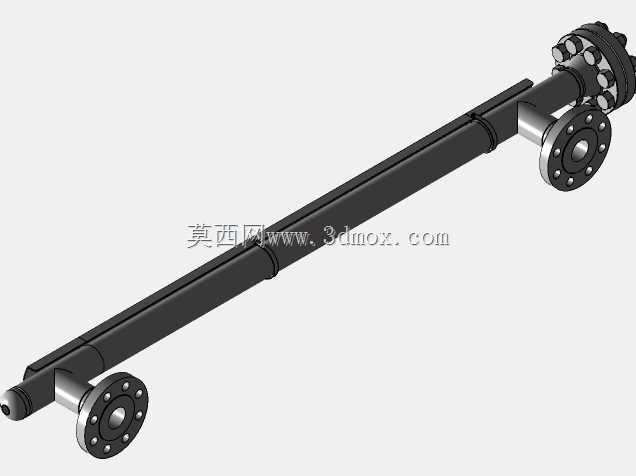

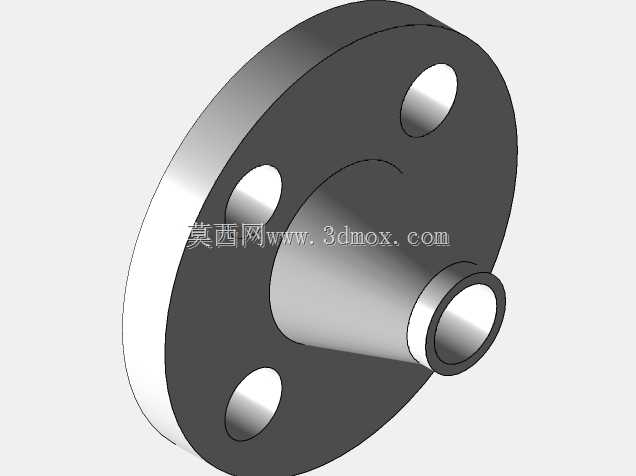

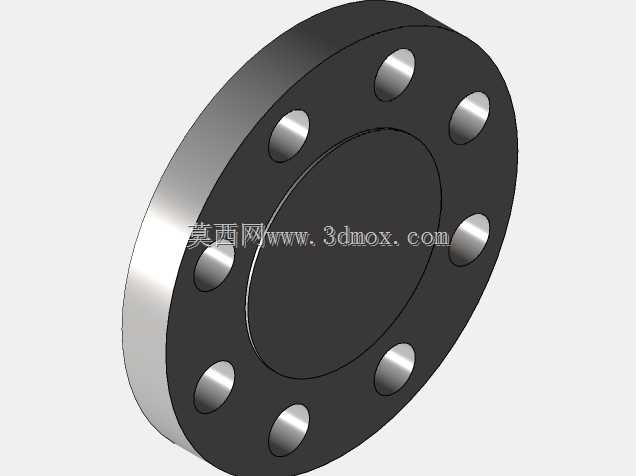

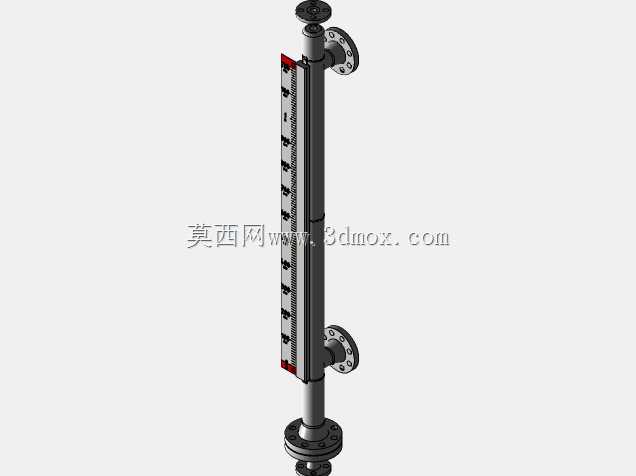

　　这类液位检测装置多应用于常压或带压储液罐体、工艺管路的液位连续监测场景，在化工溶剂存储、水处理工艺段、液压站油箱、食品饮料配料罐等工况中十分常见，核心作用是将罐内或管路内的液位高度转化为可传输的检测信号，为工艺液位控制、高低液位报警、库存液位核算提供可靠的检测数据支撑。从结构设计来看，该装置采用长杆插入式的主体结构，杆体为分段式设计，可根据实际安装的罐体深度调整适配长度，避免杆体过长导致运输、安装过程中出现形变，同时也能适配不同液位量程的检测需求。两端配置的法兰连接结构，是为了匹配工业现场常见的法兰式安装接口，安装时可直接与罐体侧壁或顶部的预留法兰座对接，法兰盘上的螺栓孔位按照通用法兰标准设计，能兼容多数同压力等级的工业法兰，

　　无需额外加工转换连接件，大幅降低现场安装的适配成本。杆体端部的检测探头做了圆弧收边处理，避免插入安装时剐蹭罐体内壁的防腐层或衬里，同时探头内部集成的检测元件与杆体内部的信号传输结构做了密封隔离处理，可适配多数非强腐蚀的液体介质检测场景。设计过程中，杆体的同轴度公差控制在合理范围内，避免长杆结构在流体扰动下出现过大的摆幅，影响检测精度或磕碰罐内其他构件；两端法兰与杆体的连接位置做了加强过渡结构，避免安装拧紧螺栓时应力集中导致焊缝或连接位置开裂。从安装边界来看，该装置安装时需要预留杆体插入方向的直线空间，避免罐内的搅拌桨、加热盘管等构件与杆体发生干涉，法兰对接面需要匹配对应压力等级的密封垫片，保证连接位置的密封性，避免介质泄漏。

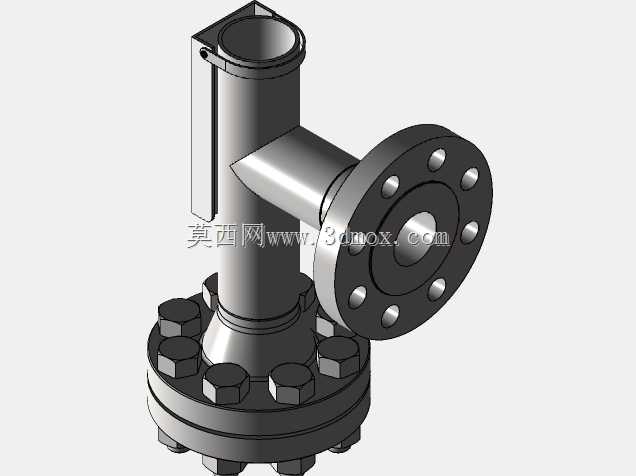

　　装置侧部伸出的短节法兰结构用于接线或信号变送模块的安装，该位置同样采用法兰密封结构，可根据现场需求选择不同的信号输出模块，适配不同的工业控制系统接入要求。整体结构没有多余的冗余设计，所有外部构件均做了圆滑过渡处理，减少液体流动时的阻力挂壁，同时也便于后期维护时的表面清洁，避免介质残留结垢影响检测精度。
