工业用立式玻璃钢冷却塔三维结构

　　这套冷却塔三维结构还原了工业循环水系统中核心散热单元的完整构造，建模过程中优先考虑了现场安装的适配性与运维操作的实际需求。从应用场景来看，这类设备广泛适配中小型化工生产车间、中央空调制冷站、小型注塑加工厂区的循环冷却水降温环节，承担着把生产环节携带废热的循环水通过气液接触换热，将水温降至工艺要求区间的作用，直接决定了整套循环水系统的运行效率与后端生产设备的热稳定性。

　　模型整体采用立式鼓形罐体结构，底部设置带均布通风孔的承托底座，建模时特意预留了底座与混凝土基础的安装螺栓孔位，安装边界上要求基础平面水平度误差不超过2mm/m，罐体周边预留不小于800mm的运维操作通道，顶部检修口周边的净空高度需满足人员直立进出的需求。罐体侧面外置的直爬梯按照工业安全规范建模，梯蹬间距控制在300mm，梯身与罐壁预留150mm的握持间隙，爬梯顶部直接延伸至顶部检修平台边缘，匹配日常检修填料、布水装置的通行需求。

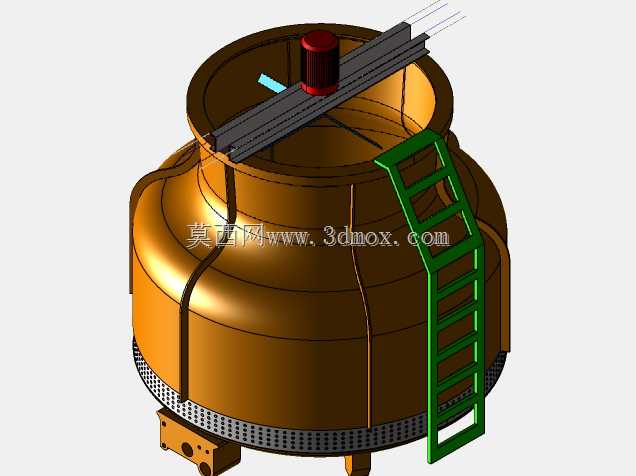

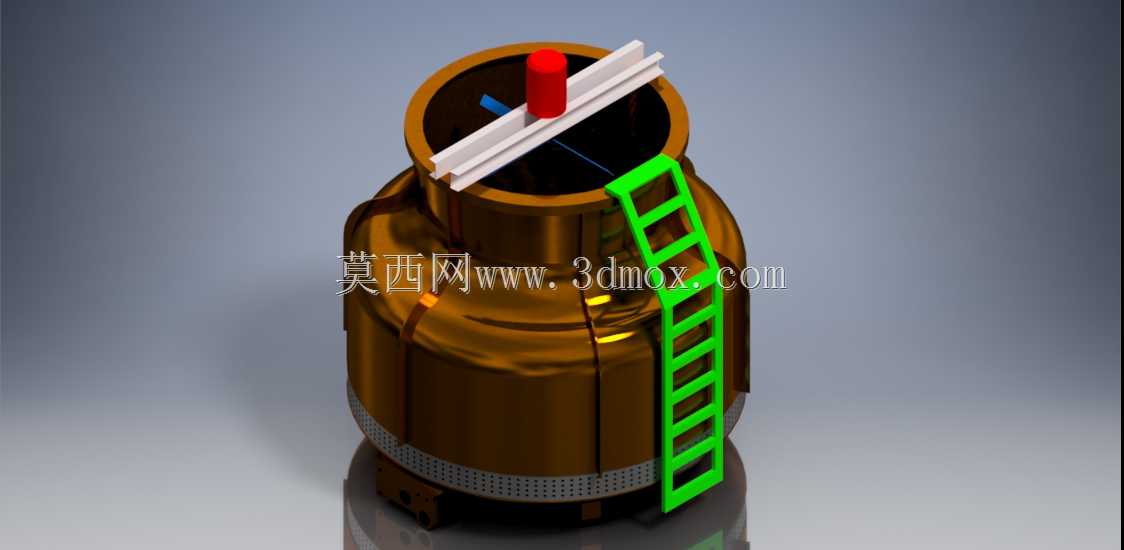

　　顶部结构的建模还原了实际设备的功能分区，中心位置的红色立管为布水系统的主立管，周边横置的构件为收水器与布水支管的安装支撑，建模时特意区分了不同构件的材质属性，罐体主体采用玻璃钢材质的外观质感，爬梯采用玻璃钢防腐型材的色彩区分，方便结构设计人员快速区分不同功能部件。设计思路上，鼓形的罐体造型并非单纯的外观设计，相比直筒结构，这种中部外扩的形态可以增大气液接触的有效容积，同时降低气流在罐体内的沿程阻力，提升换热效率，底部的多孔围边结构是进风通道，对应侧进风式冷却塔的风路设计，不需要额外搭建高位风筒，适配厂区低矮空间的安装需求。

　　在结构细节处理上，建模时还原了罐体分段拼接的法兰连接结构，方便运输过程中的分段拆解，现场安装时不需要大型吊装设备即可完成组装，罐体下部的环形加强筋结构也做了等比例还原，保障罐体满水运行时的结构刚度，避免长期运行出现罐体变形渗漏的问题。对于设备选型人员来说，这套模型可以直接用来做厂区管线综合排布的碰撞检查，提前核对循环水进出管的接口位置、爬梯与周边管线的安全距离，避免现场安装时出现管线干涉、运维通道被占用的问题；对于三维建模从业者，模型的分层结构可以直接参考学习工业罐体类设备的建模逻辑，掌握功能构件与主体结构的配合关系，理解工业设备建模中功能优先、兼顾安装运维的设计原则。
