外螺纹六角连接式传感接头结构设计

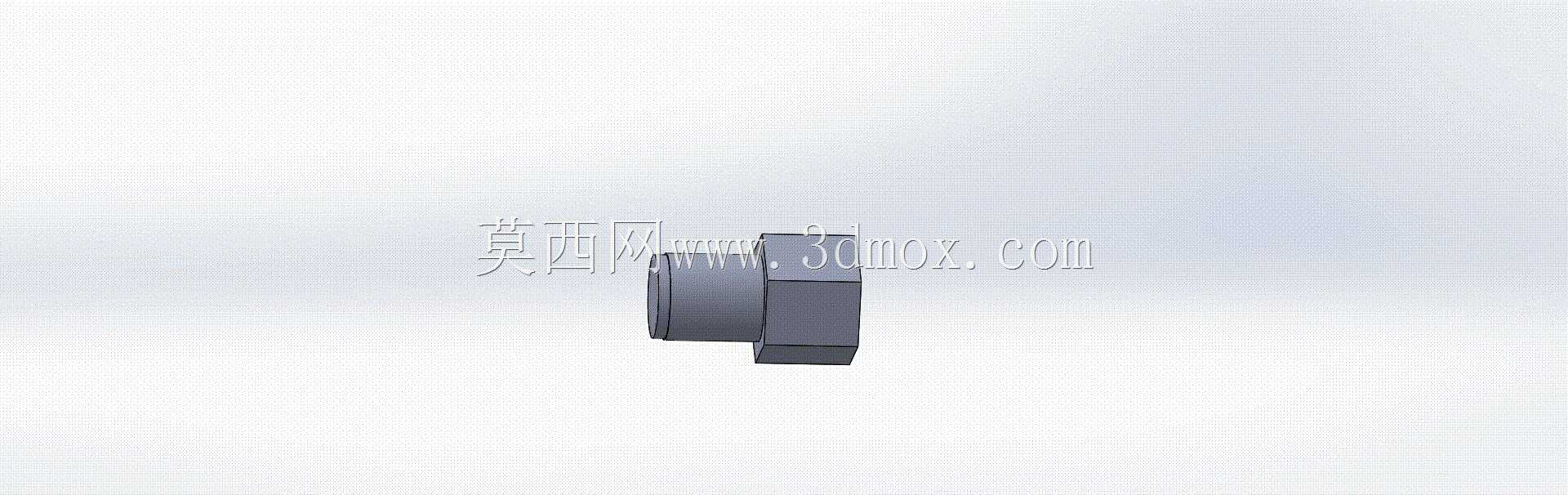

　　这款传感接头主要面向工业流体管路的传感元件安装场景，在气动回路、低压液压系统、小型水处理管路中都能见到这类结构的应用，核心作用是实现压力、温度类传感元件与管路本体的刚性连接，同时保证连接位置的密封性能，避免管路内介质泄漏。从结构设计来看，接头采用外螺纹加六角台的组合形式，外螺纹段用于和管路预设的内螺纹安装位旋合，螺纹规格适配常规工业管路的通用安装口径，不需要额外定制转接件就能完成装配。六角台的尺寸设计完全符合标准呆扳手的夹持边界，对边距离控制在常规扳手的适配范围内，现场安装时不需要专用工具，普通呆扳手就能施加足够的拧紧力矩，同时六角台的端面可以作为密封垫圈的压紧面，安装时将紫铜或者丁腈橡胶密封垫垫在六角台与管路安装面之间，

　　旋紧后就能实现端面静密封，耐受常规工况下的管路压力。接头另一端的圆柱腔体用于和传感元件的探测端配合，腔体内部的孔径根据传感探头的外径做了公差匹配，间隙控制在合理范围内，既可以保证探头顺利插入，又能避免间隙过大导致的介质渗漏，部分工况下还可以在腔体内壁加装O型圈，实现探头与接头之间的径向密封。设计过程中充分考虑了安装空间的边界限制，接头整体轴向长度控制得比较紧凑，在管路排布密集、安装空间局促的阀岛、设备内部管路位置，也不会和周边的管路、结构件产生干涉，六角台的径向尺寸也做了优化，不会因为扳手夹持位过大导致相邻安装位的接头无法正常拆装。这类接头的材质通常根据使用介质选择，常规气动场景用黄铜或者镀锌碳钢即可，

　　有腐蚀性介质的工况可以换成304不锈钢材质，结构本身不需要做复杂的曲面加工，普通车削工艺就能完成全部加工工序，加工成本低，量产一致性好，适合批量配套在工业传感安装场景中使用。在实际选型使用时，需要注意螺纹段的长度要和管路壁的厚度匹配，避免螺纹旋入过深顶到管路内部的流道，或者旋入深度不足导致连接强度不够，同时六角台的厚度也经过力学核算，正常拧紧力矩下不会出现六角变形、断裂的问题，能够满足长期使用的强度要求。
