同轴双输出无刷动力螺旋桨组件结构

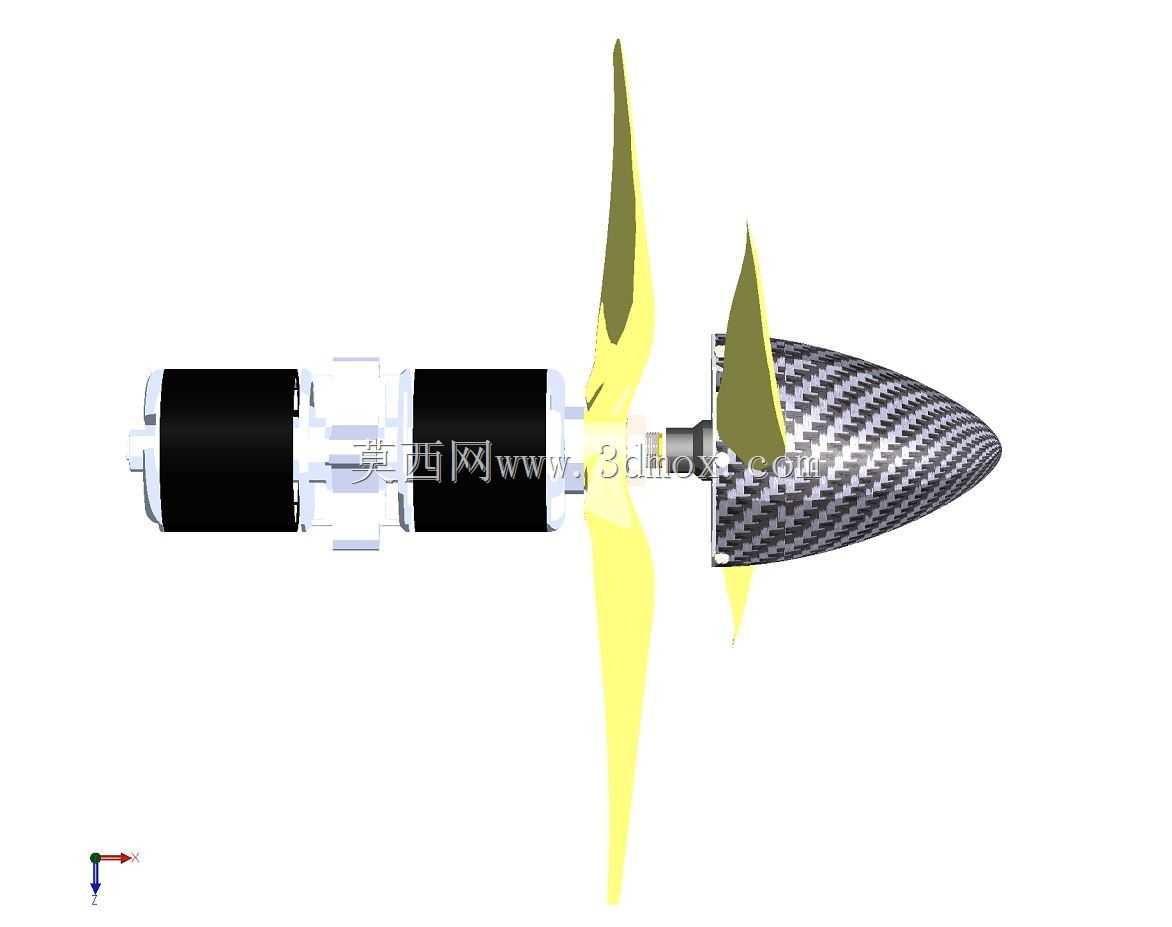

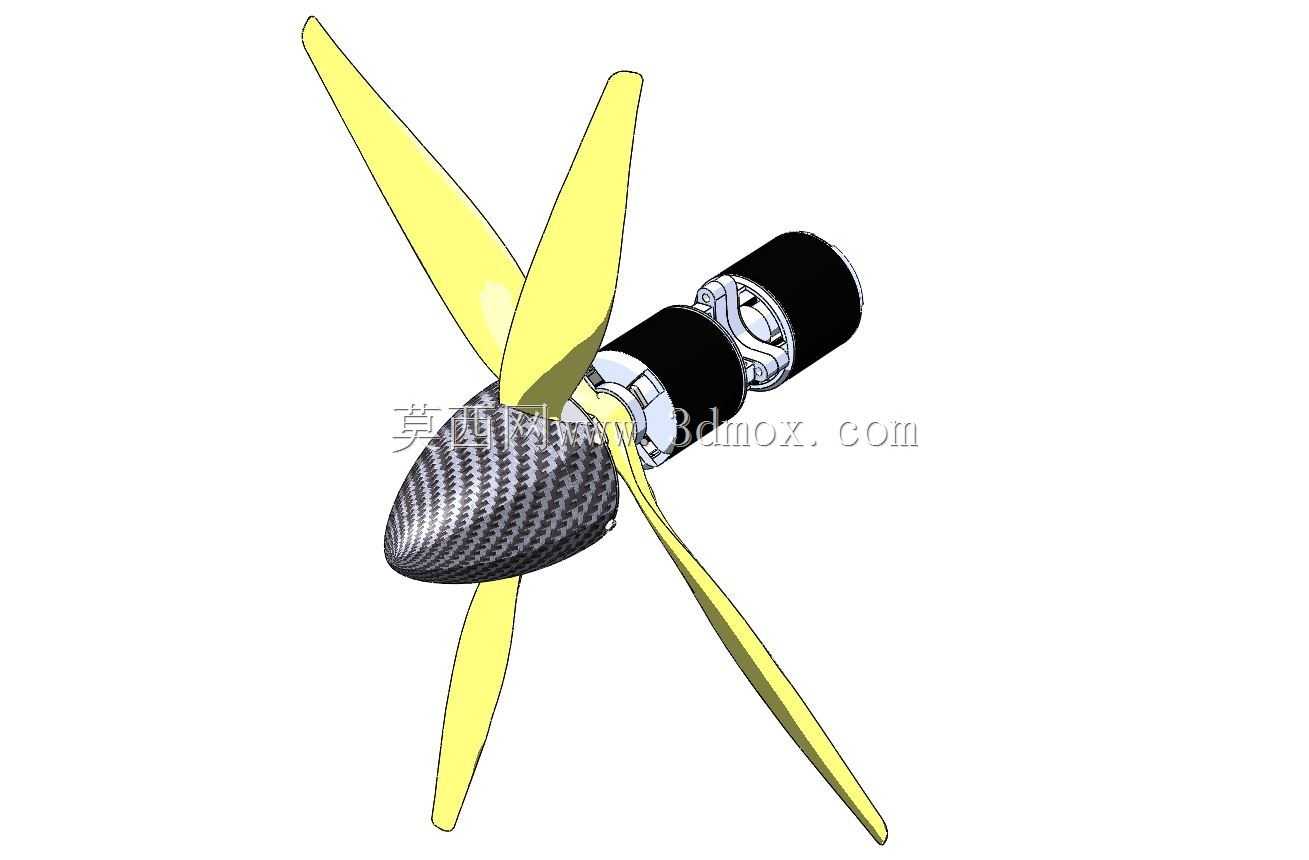

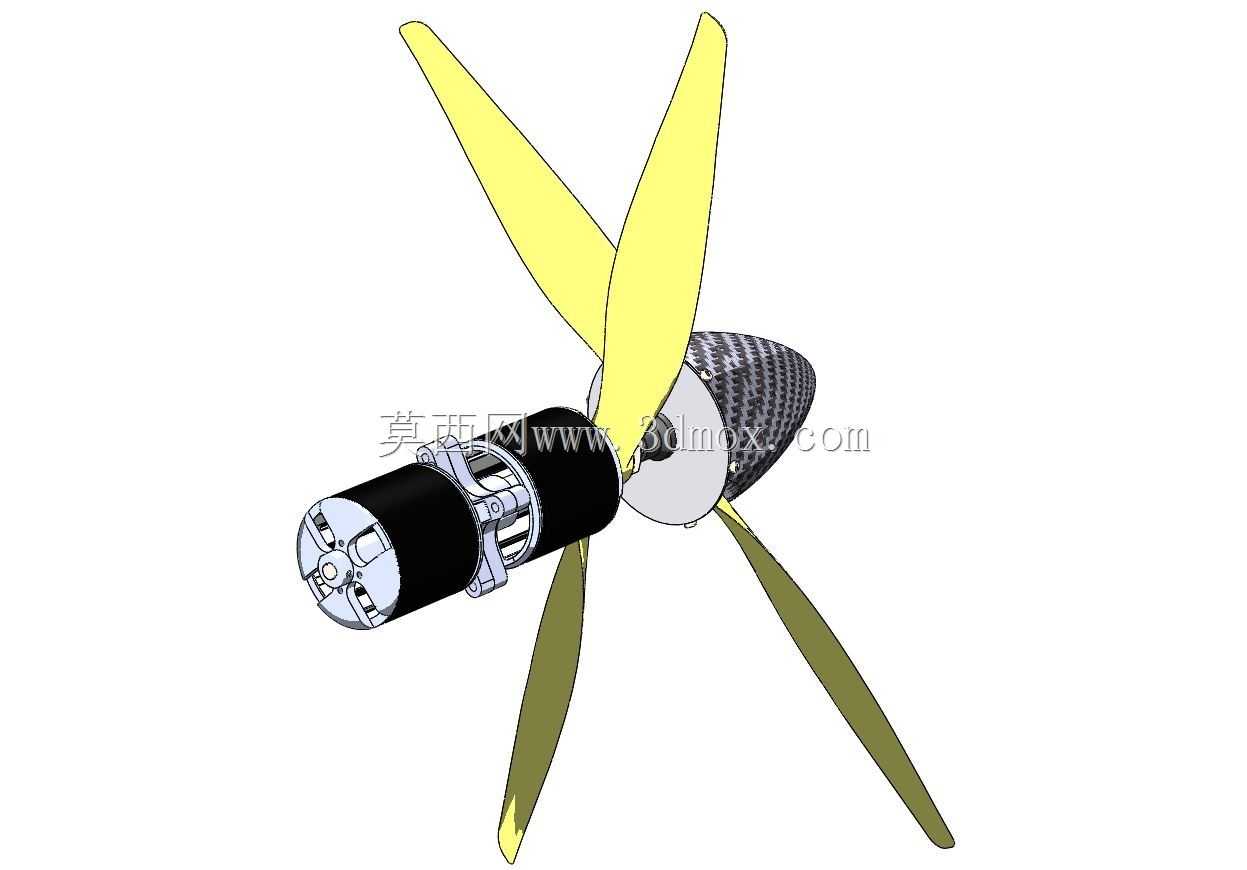

　　这套同轴对转无刷动力结构，核心采用双转子共轴布局，两套无刷动力单元沿同一轴线串联布置，可分别驱动前后两组螺旋桨反向旋转，抵消单桨转动产生的反扭矩，无需额外设置尾桨抵消力矩，能大幅缩小动力系统占用的横向安装空间，在小型垂直起降飞行器、水下推进潜航器、紧凑型涵道动力装置中应用广泛。从结构设计逻辑来看，前后动力单元的定子固定在同一根中心承力轴上，两个转子分别通过独立的轴承组与中心轴配合，前端转子直接连接前级螺旋桨，后端转子通过外伸的套筒结构连接后级螺旋桨，两组螺旋桨的桨叶安装角经过匹配设计，反向旋转时不会出现气流干涉，同时能将前桨产生的滑流二次加速，提升整体推进效率。桨叶采用大弦长尖削设计，叶根位置做了加厚处理保证结构强度，

　　叶尖做切尖修型降低高速转动时的翼尖涡流损失，桨毂与转子输出端采用快拆式卡扣配合，无需额外工具即可完成桨叶更换，适配不同推力需求的工况。安装边界方面，整套动力组件的最大外径集中在电机壳体位置，螺旋桨旋转直径与电机长度的比例控制在3:1左右，中心轴两端预留有标准安装螺纹孔，可直接固定在飞行器的中心承力框架或者涵道内壁的安装座上，电机壳体表面设置有沿轴向分布的散热鳍片，配合螺旋桨转动产生的气流即可完成被动散热，无需额外加装散热风扇。布线设计上，两组电机的动力线从中心轴的尾部通孔引出，避免转动部件与线缆发生干涉，信号线与动力线分层布置，减少大电流动力输出对转速信号的电磁干扰。在实际选型适配时，可根据所需推力调整前后桨的桨距匹配关系，大桨距配置适配高速巡航工况，小桨距配置适配大拉力悬停工况，双电机独立控制的逻辑也支持单电机故障时的应急动力输出，提升动力系统的冗余可靠性。
