外转子无刷动力电机结构三维设计

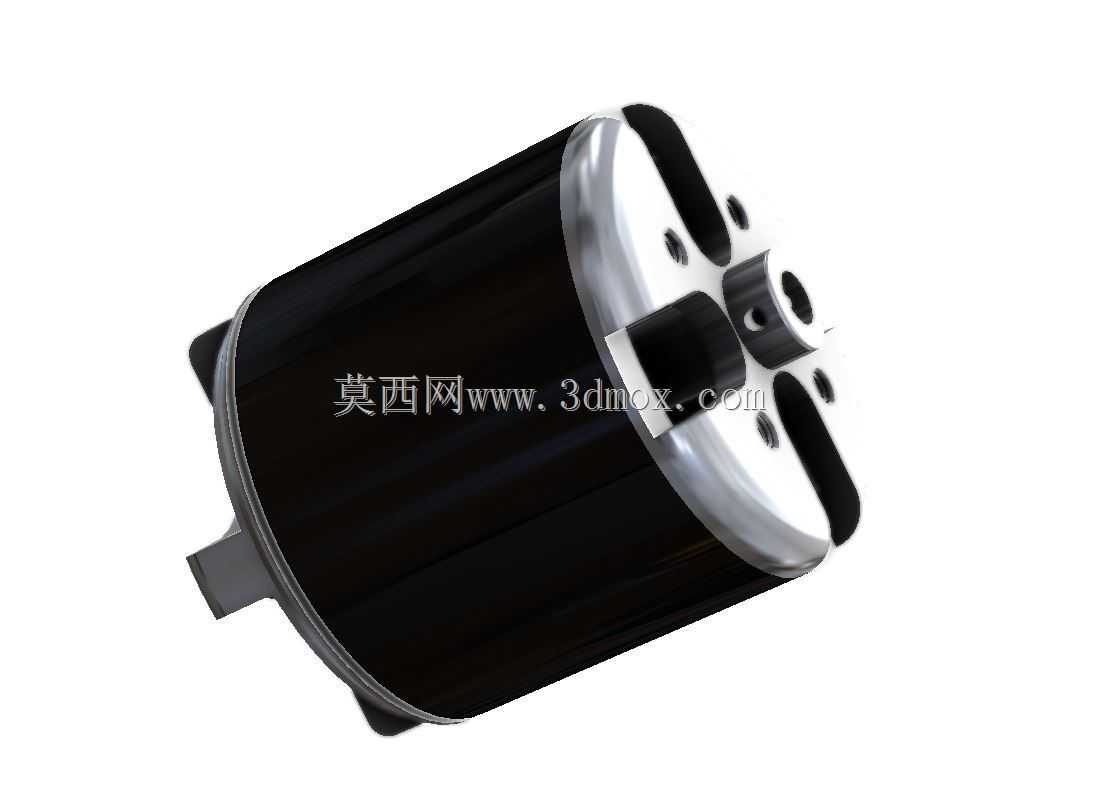

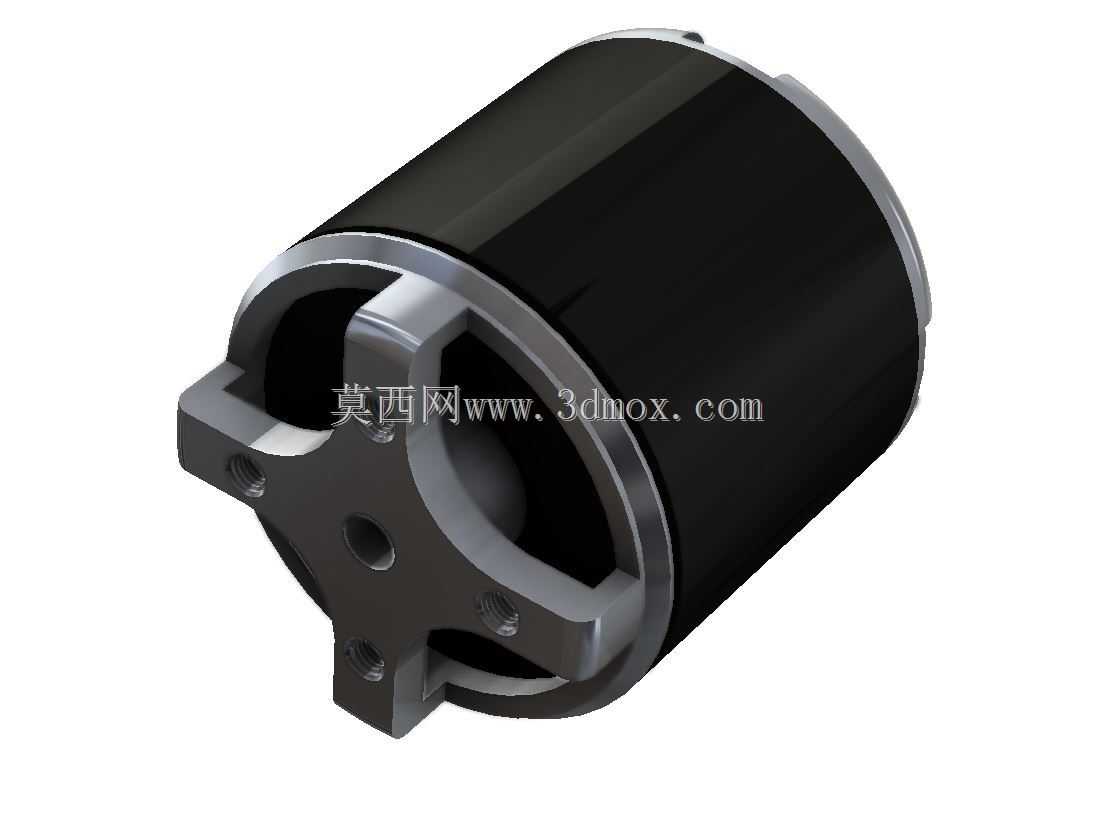

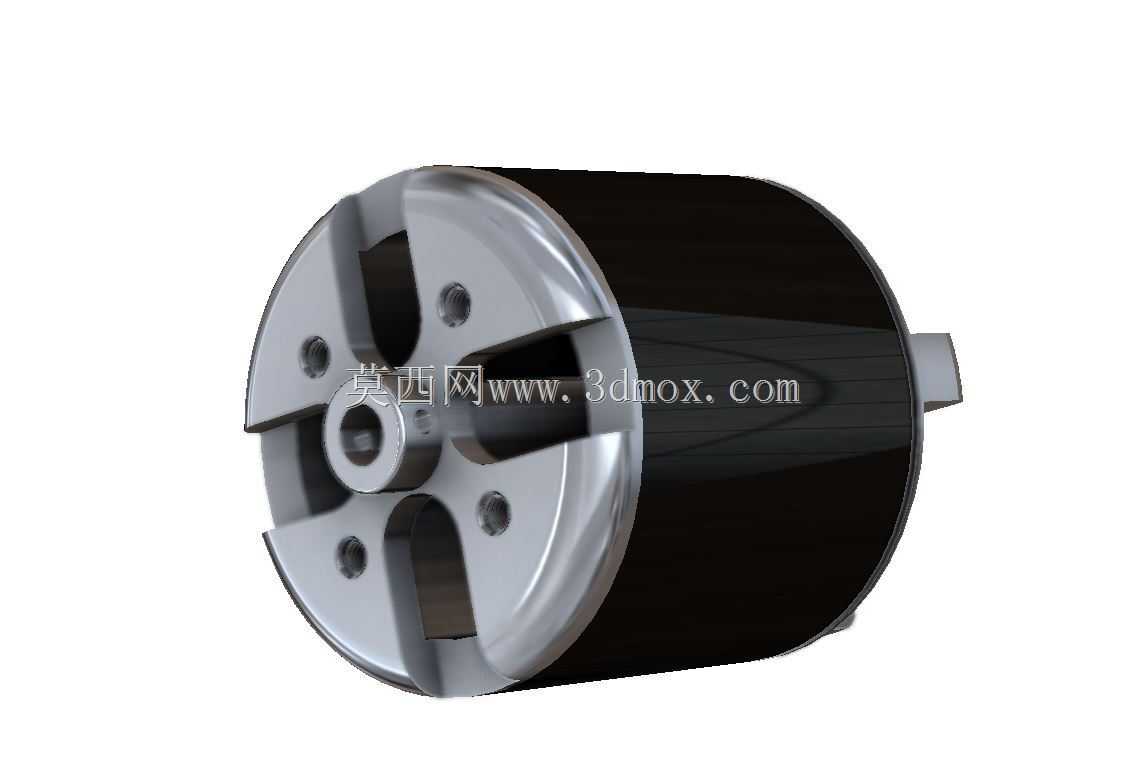

　　这款外转子结构的无刷动力部件，在航模动力配套、小型电动执行机构、便携智能设备动力单元等场景中有着广泛应用，其kv值覆盖500-1100区间，可适配不同电压输入下的转速输出需求，匹配不同尺寸的螺旋桨或传动负载，满足从低速大扭矩到高速响应的不同动力输出要求。从结构设计来看，采用外转子布局能够让转子外壳直接作为动力输出连接端，省去额外的传动转接结构，既降低了整体装配复杂度，也减少了传动环节的能量损耗，定子部分固定在前端安装基座上，基座预留了标准化的安装孔位，可直接通过螺丝固定在设备安装支架上，安装孔的位置度公差控制在0.02mm以内，保证装配后转子与定子的同轴度，避免运转过程中出现扫膛问题。前端安装基座采用镂空式结构设计，

　　一方面能够降低整体部件重量，适配对自重有严格要求的航模、便携设备场景，另一方面镂空结构可以形成自然的通风风道，在转子运转时带动空气流经定子绕组区域，带走绕组工作产生的热量，提升持续工作时的负载能力，避免高温导致的磁钢退磁、绕组绝缘老化问题。转子外壳采用薄壁金属结构，内壁贴合高牌号永磁磁钢，磁钢排布采用斜极优化设计，能够有效降低运转时的齿槽转矩，减少低速运转时的卡顿感，提升动力输出的平顺性。在安装边界设计上，整体径向最大尺寸适配常规28系列、35系列电机的安装位，轴向长度控制在紧凑范围内，可适配狭小安装空间的设备集成需求，出线端预留了足够的走线空间，可根据实际使用需求更换不同线径的动力线与信号线，适配不同电流等级的电调匹配需求。

　　结构建模过程中对各配合面的公差进行了合理设定，转子与轴承的配合采用过渡配合，保证转子运转时的径向跳动控制在允许范围内，轴承选用标准件深沟球轴承，既方便后期维护更换，也能保证长时间运转的可靠性。定子绕组的排布在模型中做了简化处理，但保留了定子铁芯的槽型结构，可直接用于后续的电磁仿真分析，验证不同绕组方案下的动力输出特性。整体结构没有多余的冗余设计，所有结构特征都服务于动力输出、安装固定、散热减重这几个核心需求，能够直接用于相关设备的动力选型参考，也可作为同类电机产品结构设计的参考模板，帮助结构工程师快速完成动力单元的集成匹配，缩短产品开发周期。
