外转子无刷直流动力电机结构设计

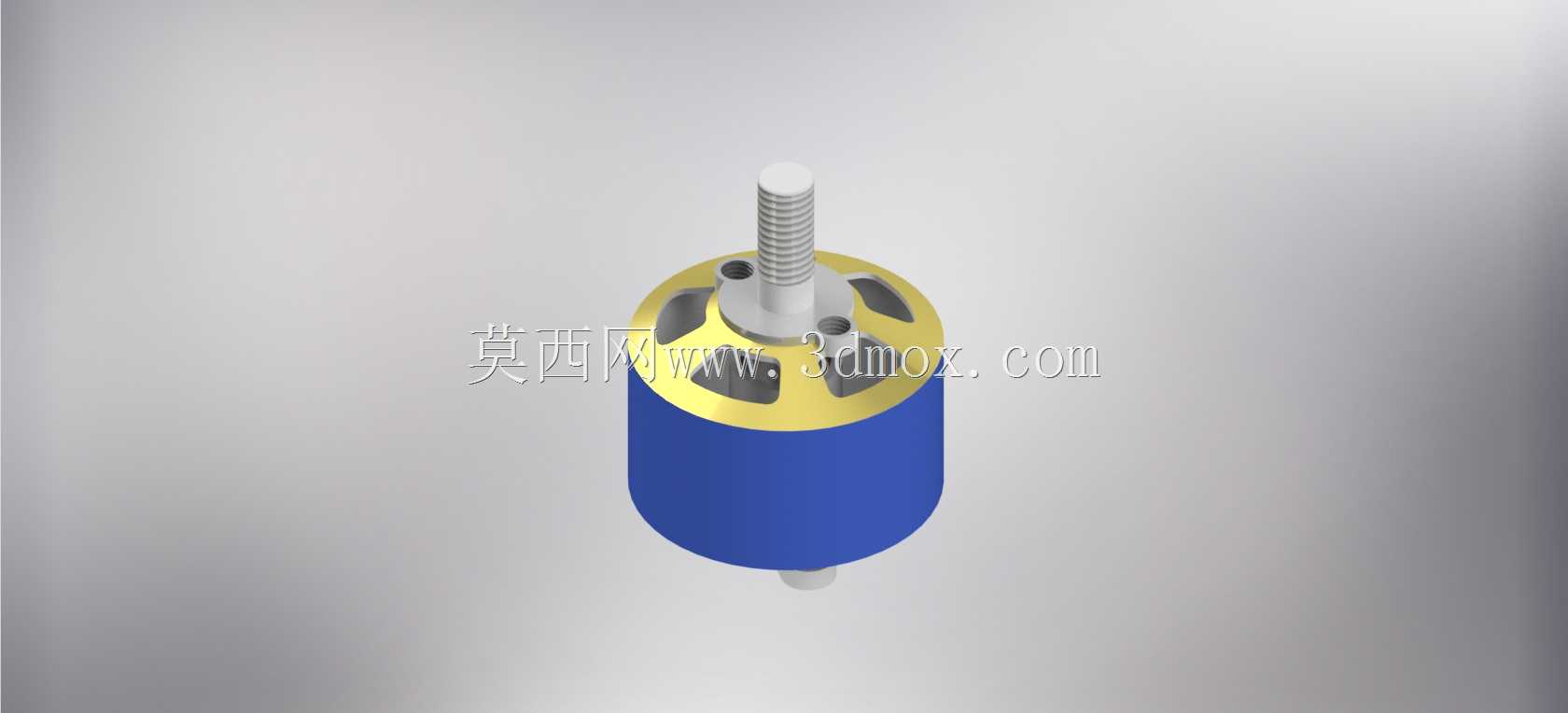

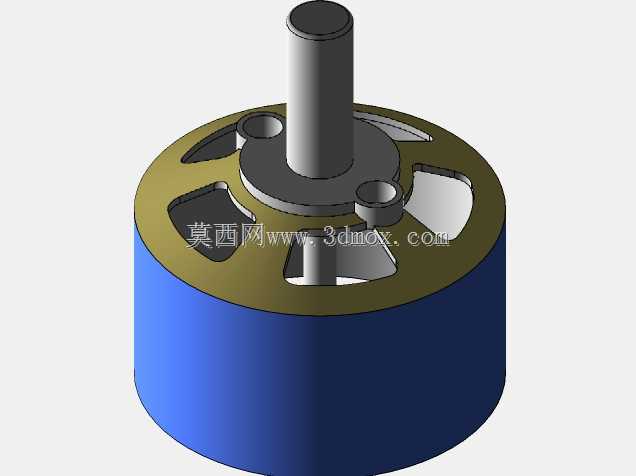

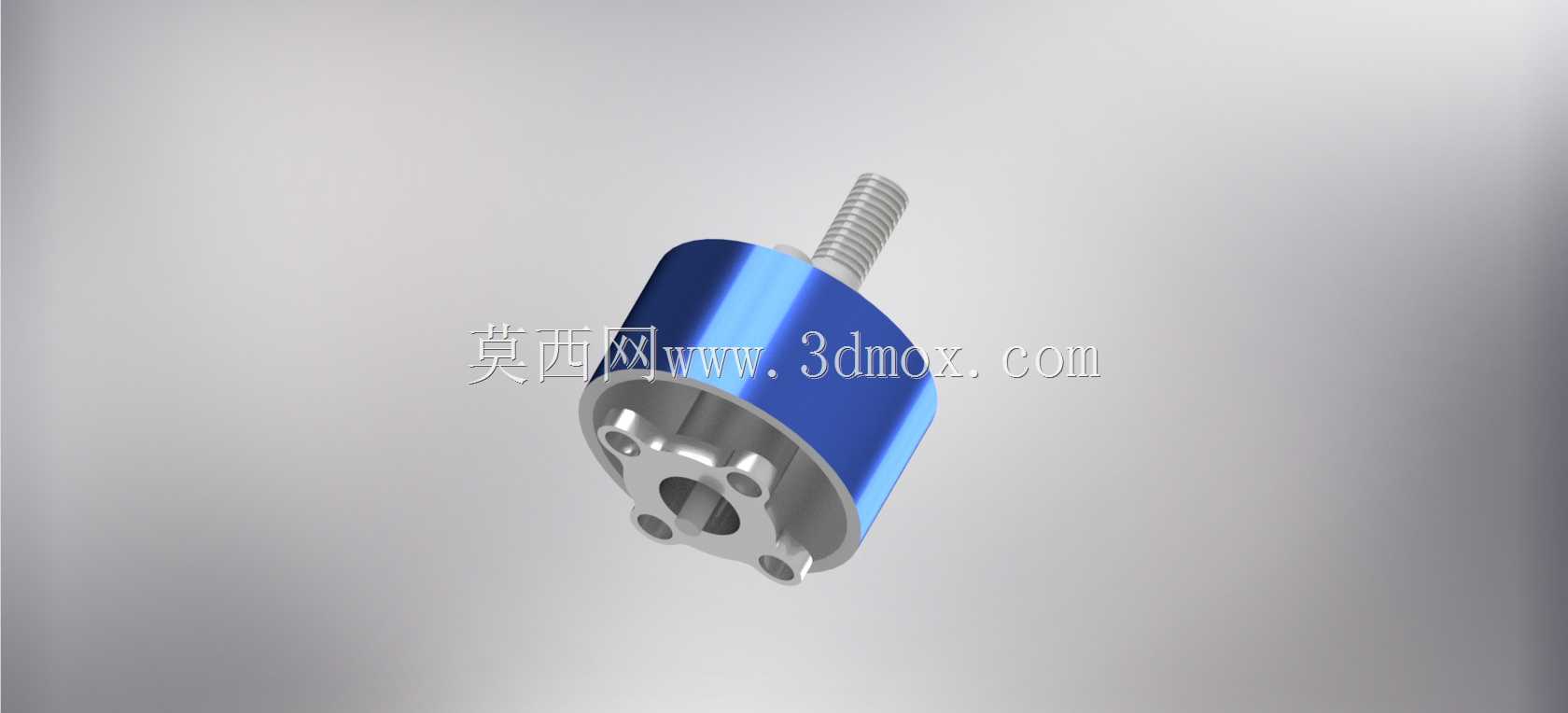

　　这款外转子结构的无刷直流动力部件，目前在小型航模、桌面级自动化执行端、便携动力设备领域应用十分广泛，区别于传统有刷电机的碳刷换向结构，它采用电子换向逻辑，运行过程中不存在机械摩擦损耗，连续运转工况下的温升控制、噪音表现都远优于同功率等级的有刷产品。从结构设计逻辑来看，模型还原了外转子无刷电机的典型布局：中心定子部分预留了绕组排布空间，定子轴芯伸出端做了螺纹结构，既可以作为整机的固定安装基准，也能适配不同规格的桨夹、传动轮连接件，安装时只需将轴芯穿过设备安装板，用配套螺母锁紧即可完成固定，不需要额外设计复杂的定位工装。转子部分采用筒状外壳包裹定子的设计，外壳内壁预留了磁钢粘贴的定位台阶，端盖部分做了镂空减重开孔，

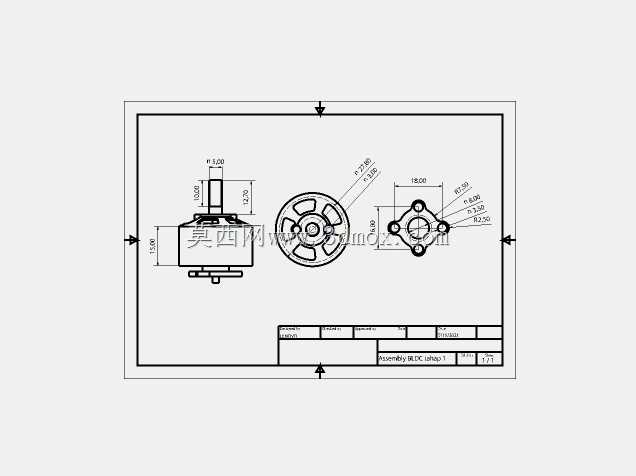

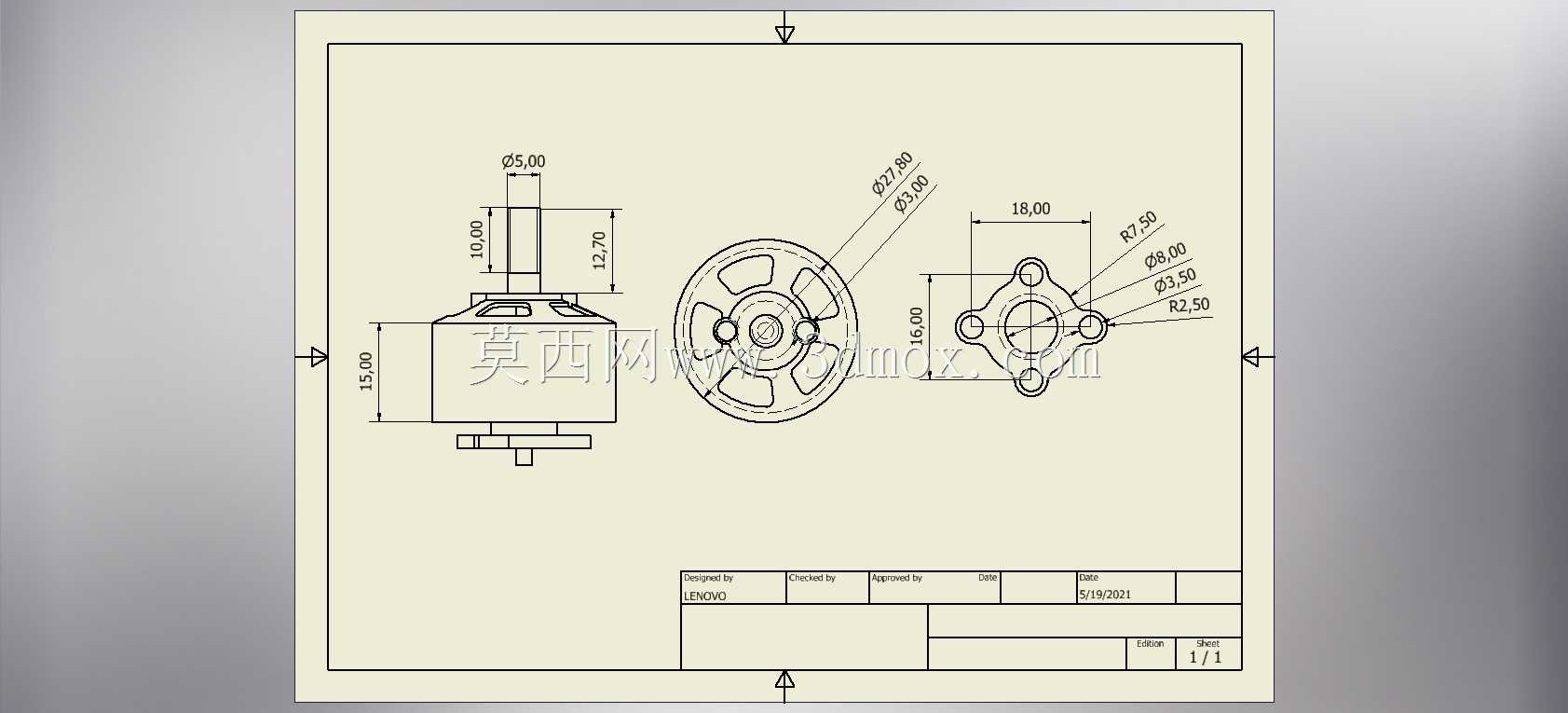

　　既能够降低转子整体的转动惯量，提升动态响应速度，也能在高速运转时引导气流穿过定子绕组缝隙，带走绕组通电产生的热量，避免长时间高负载运行出现退磁问题。从安装边界来看，定子轴的伸出长度、转子外径都做了通用化适配，能够兼容市面上多数小型动力设备的安装位，转子输出端的轴径做了标准尺寸设计，不需要额外加工转接件就能直接连接负载。在实际选型应用中，这类电机常被用作小型无人机的动力输出端、桌面级3D打印机的运动执行部件、小型传送带的驱动源，设计时特意将定子绕组的排布空间做了冗余预留，能够适配不同匝数的绕组方案，满足不同KV值的动力输出需求——高KV版本适配高速小负载场景，低KV版本适配大扭矩低速传动场景。模型完整还原了电机的装配层级，

　　从定子铁芯的叠片结构、转子磁钢的排布位置，到端盖的卡扣固定结构、轴芯的轴承安装位都做了1:1的结构复刻，结构设计从业者可以直接参考这个模型的安装尺寸做设备适配，也能基于这个基础结构调整绕组参数、外形尺寸，衍生出适配不同功率需求的定制化电机方案。需要注意的是，这类外转子电机的转子外壳本身就是旋转部件，安装时要预留足够的安全间隙，避免周边结构件干涉转子运转，同时轴芯的固定端要做防松处理，避免高速运转时出现轴芯移位的问题。
