带轴承89mm辊径重型辊道输送辊结构

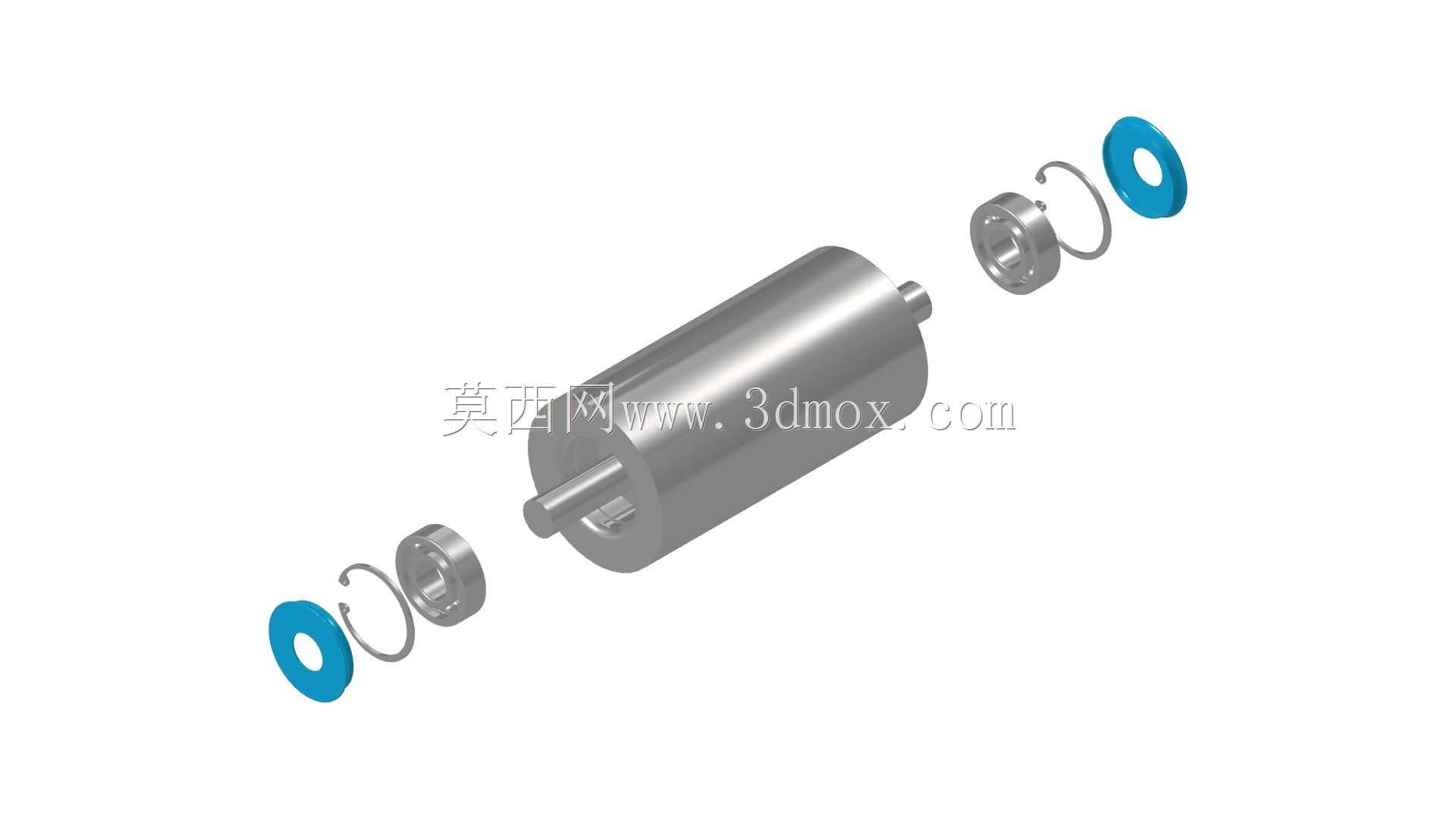

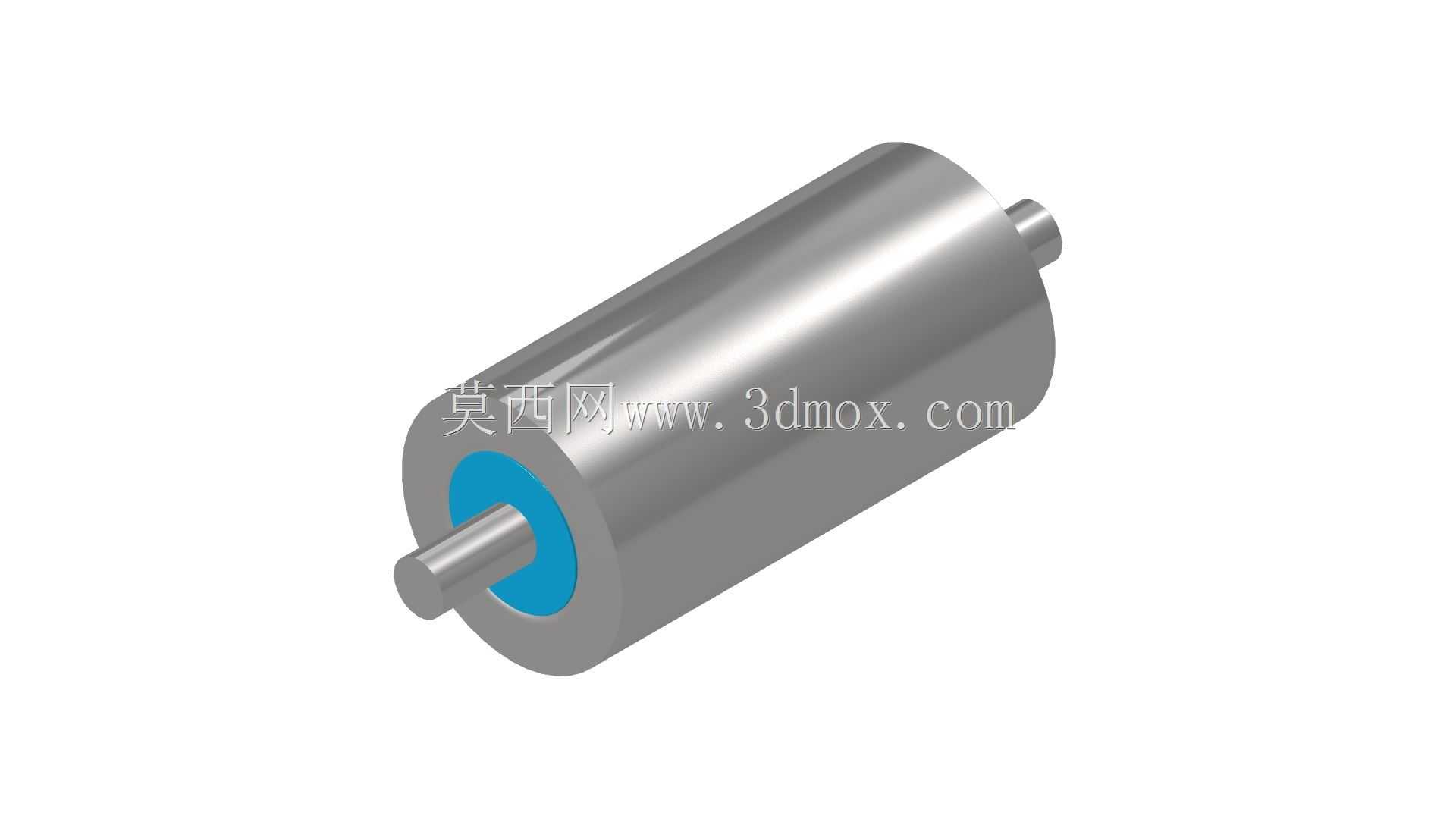

　　该辊体为重型辊道输送线的核心承载传动部件，适配89mm辊径的重载输送工况，单辊有效输送幅宽对应175mm规格，可直接嵌入3.5英寸标准安装间距的辊道机架，无需额外调整安装孔位即可完成替换装配。辊体两端预装6204 2RS型双密封深沟球轴承，配套轴用挡圈、密封端盖形成完整的转动副，装配后径向跳动量控制在重载输送允许的公差范围内，可承受散料、成件包装物的持续冲击载荷，避免长期运行后出现辊面偏摆、卡滞问题。

　　从实际应用场景来看，这类重型输送辊多用于仓储物流分拣线的重载段、制造业车间的工件转运辊道、板材加工线的进料输送工位，可承载单点位数百公斤的静载荷，运行过程中辊面与输送物直接接触，依靠摩擦力带动物料沿辊道方向平移，相比轻型无动力辊，其壁厚、轴径均做了加强设计，可适配叉车转运托盘、重型工件的短距离输送需求，不会出现辊体弯曲变形、轴承碎裂的故障。

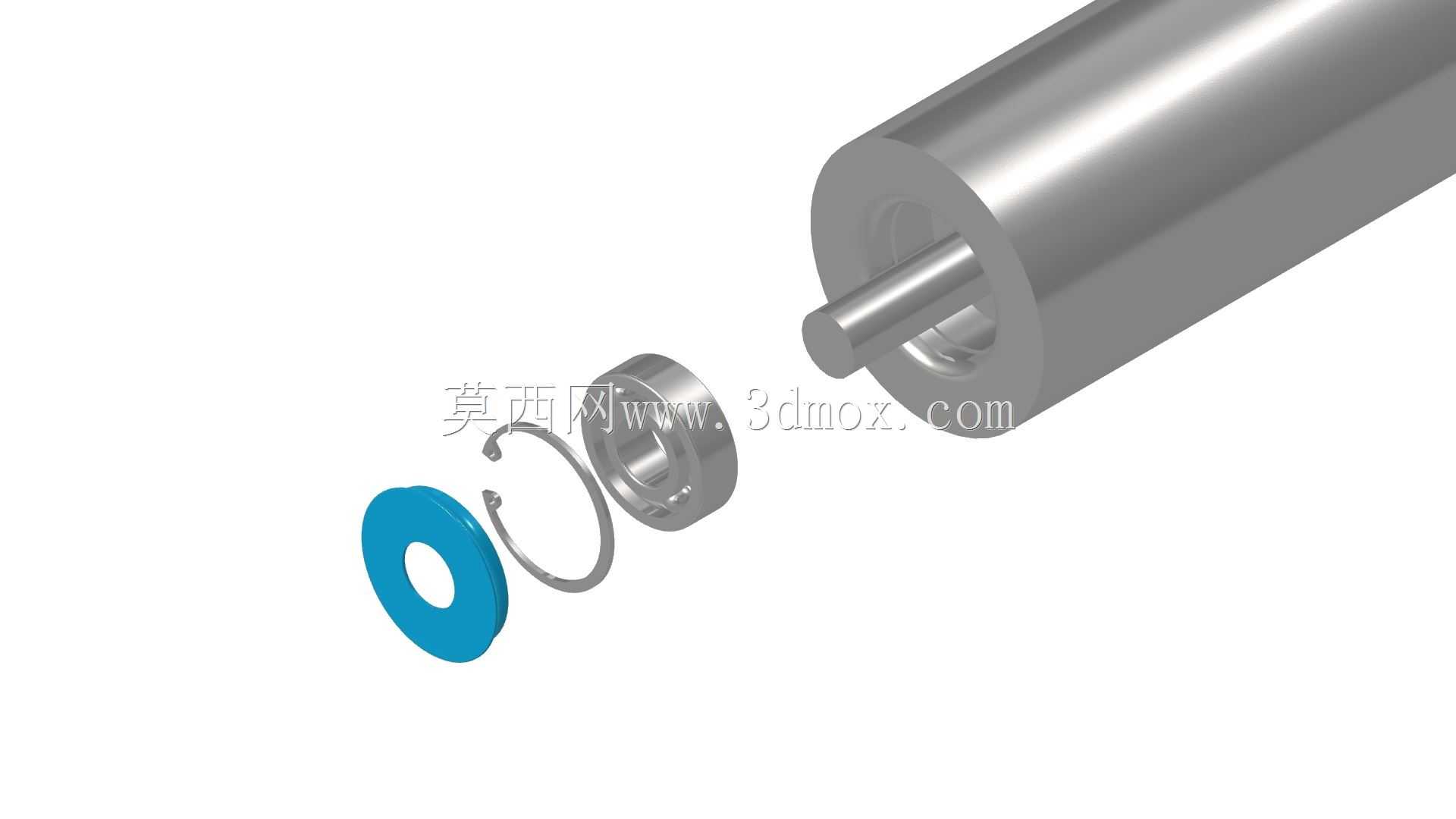

　　设计过程中优先考虑了安装维护的便捷性，两端轴承采用标准卡簧定位，无需专用工装即可完成轴承拆卸更换，密封端盖可阻挡输送环境中的粉尘、切削液、碎屑进入轴承滚道，延长润滑脂的使用寿命，降低日常维护频次。辊体外圆做了精车处理，表面粗糙度满足输送摩擦力要求，不会划伤输送物的接触面，两端轴头的尺寸公差与标准辊道安装座完全匹配，安装时只需将轴头卡入机架的安装卡槽即可完成固定，无需额外焊接或紧固件连接。

　　在安装边界上，该辊体的总长度、轴头伸出长度、轴承安装位的轴向尺寸均严格匹配通用重型辊道的安装尺寸，相邻辊子的安装间距可根据输送物的最小底面尺寸调整，单根辊的承载能力可覆盖绝大多数常规重型成件物料的输送需求，建模过程中完整还原了内部轴承、挡圈、密封件的装配关系，可直接用于辊道线的整体装配干涉检查、承载能力仿真验算，也可作为同规格输送辊设计的参考原型，帮助设计人员快速完成辊道线的部件选型与结构细化，避免重复建模的冗余工作。
