89x890mm规格回程辊道输送辊结构

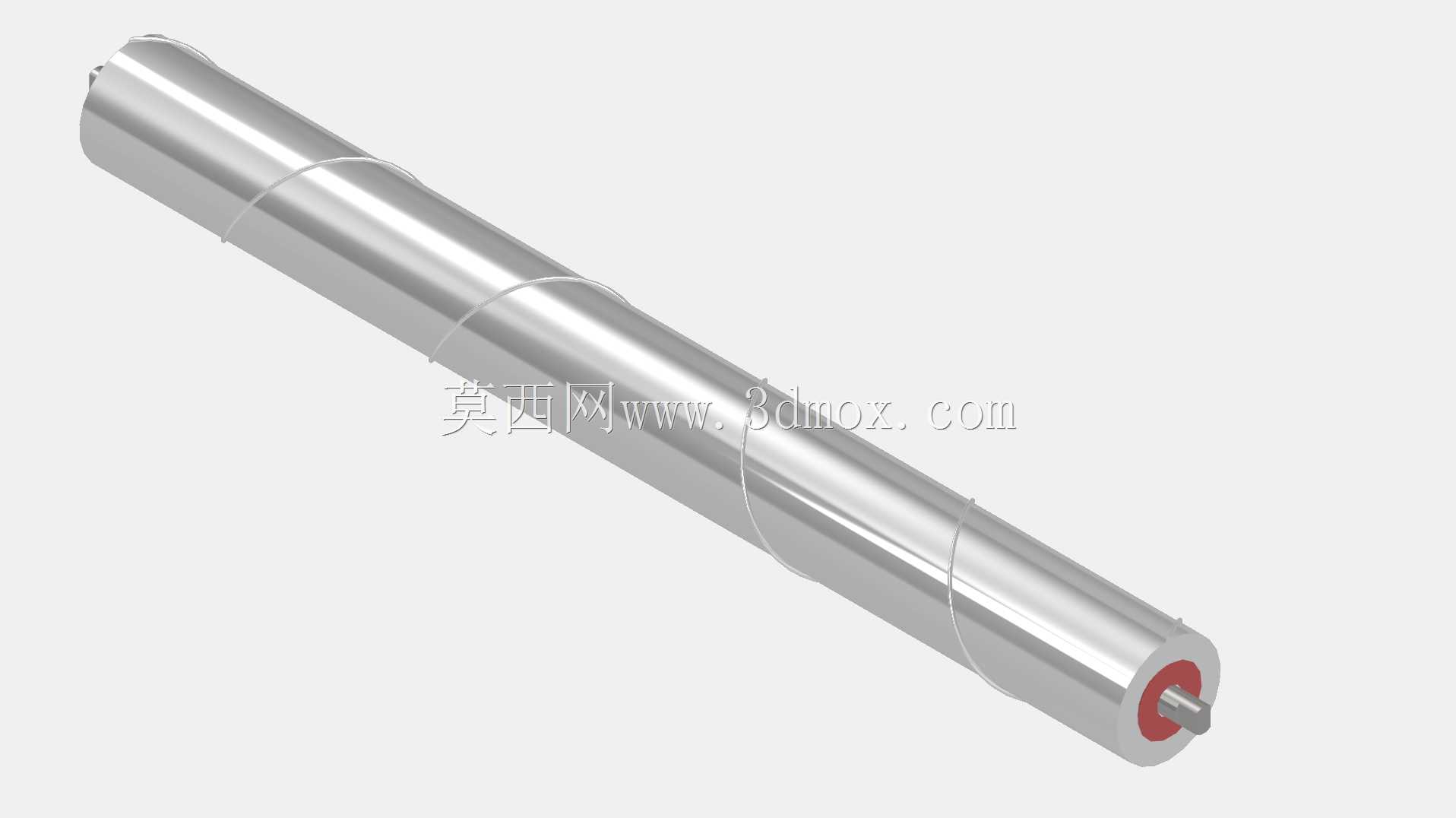

　　在散料、成件物料的连续输送产线中，回程段辊道是带式输送系统的核心支撑部件，主要承担输送带回程段的承托作用，避免回程段输送带下垂幅度过大引发跑偏、撒料、带面磨损加剧等问题，广泛应用于矿山、冶金、建材、仓储物流等领域的长距离输送线布局中。这款辊道的核心辊身外径为89mm，整体装配长度为890mm，适配带宽800mm的常规带式输送线回程段安装，安装时需匹配对应间距的支架卡槽，预留两侧端盖与支架的装配间隙不小于15mm，避免运行过程中辊身旋转与支架产生剐蹭。从结构设计来看，该辊道采用分体式装配结构，核心承载辊轴为铣扁方结构，与支架卡槽配合时可实现周向锁止，避免辊轴随辊筒同步转动引发的支架磨损；辊筒内部配置双列密封轴承，

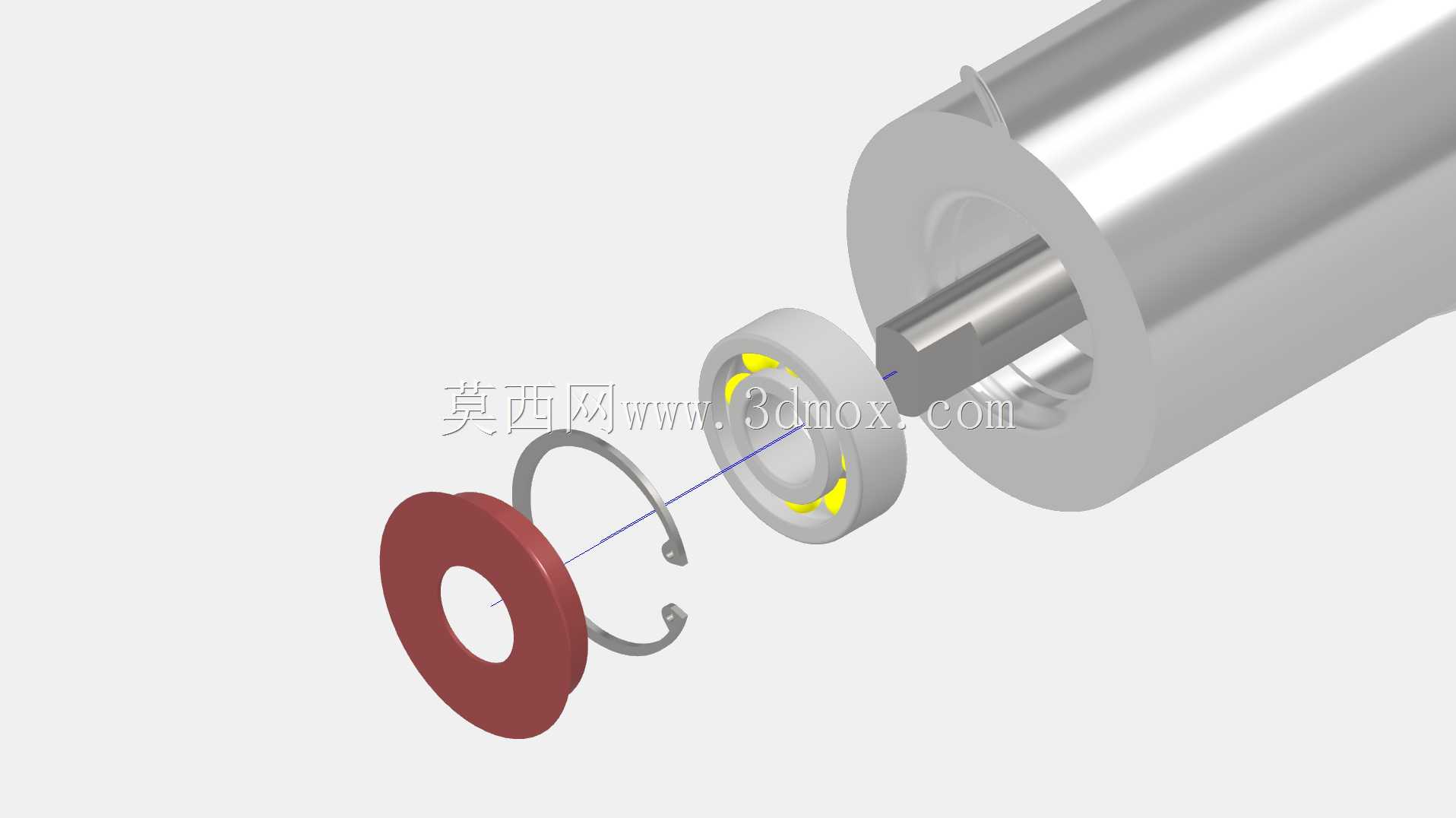

　　轴承外侧设置黄色密封挡圈，可阻挡输送环境中的粉尘、水汽侵入轴承滚道，延长轴承在多尘、潮湿工况下的使用寿命；轴承外侧依次装配孔用弹性挡圈与红色密封端盖，弹性挡圈承担轴承外圈的轴向定位作用，避免辊道承受径向冲击时轴承发生轴向窜动，红色端盖则形成第二道密封屏障，同时可在日常巡检时直观判断端盖是否脱落、密封是否失效。设计过程中充分考虑了辊道的动平衡性能，辊身采用无缝钢管加工，两端同轴度公差控制在0.1mm以内，避免高速运行时出现径向跳动，降低运行噪音与输送带的交变磨损；辊轴与轴承内圈采用过盈配合，装配前需对轴承进行预润滑，出厂时已填充适配-20℃到80℃工况的锂基润滑脂，可满足多数常规工况的长期免维护运行需求。在实际选型替换时，

　　需确认安装支架的卡槽尺寸与辊轴铣扁尺寸匹配，同时核对辊身长度与输送带宽的适配性，避免出现带宽与辊长不匹配导致的输送带边缘磨损问题；该辊道可适配0.8m/s到2.5m/s的常规带速，单辊额定承载可达120kg，可满足多数散料输送线回程段的承载需求，装配时需保证两侧辊轴的同轴度，避免安装偏差导致辊道转动卡滞、轴承过早失效。
