带NMRV齿轮箱的驱动辊道输送结构

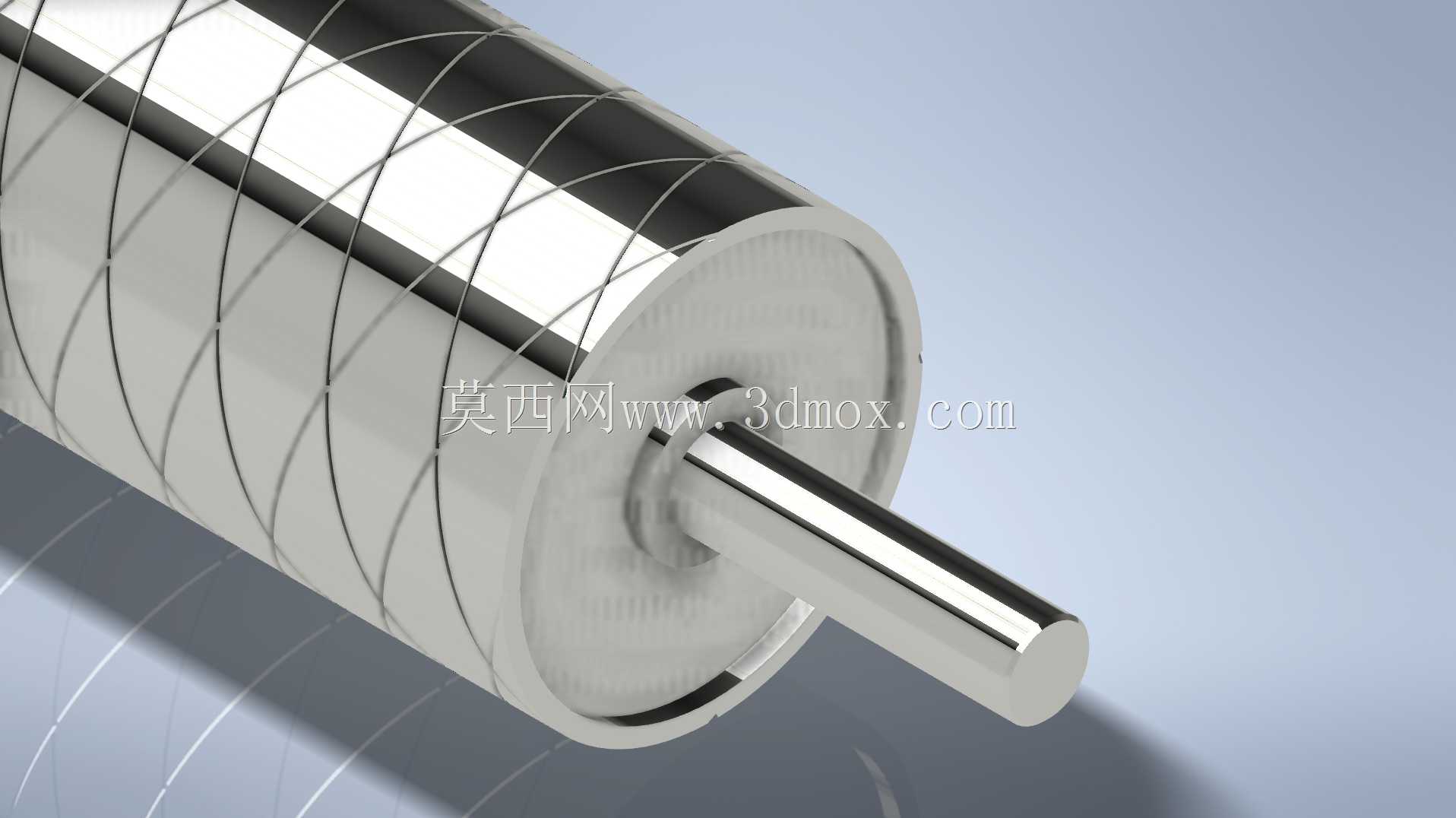

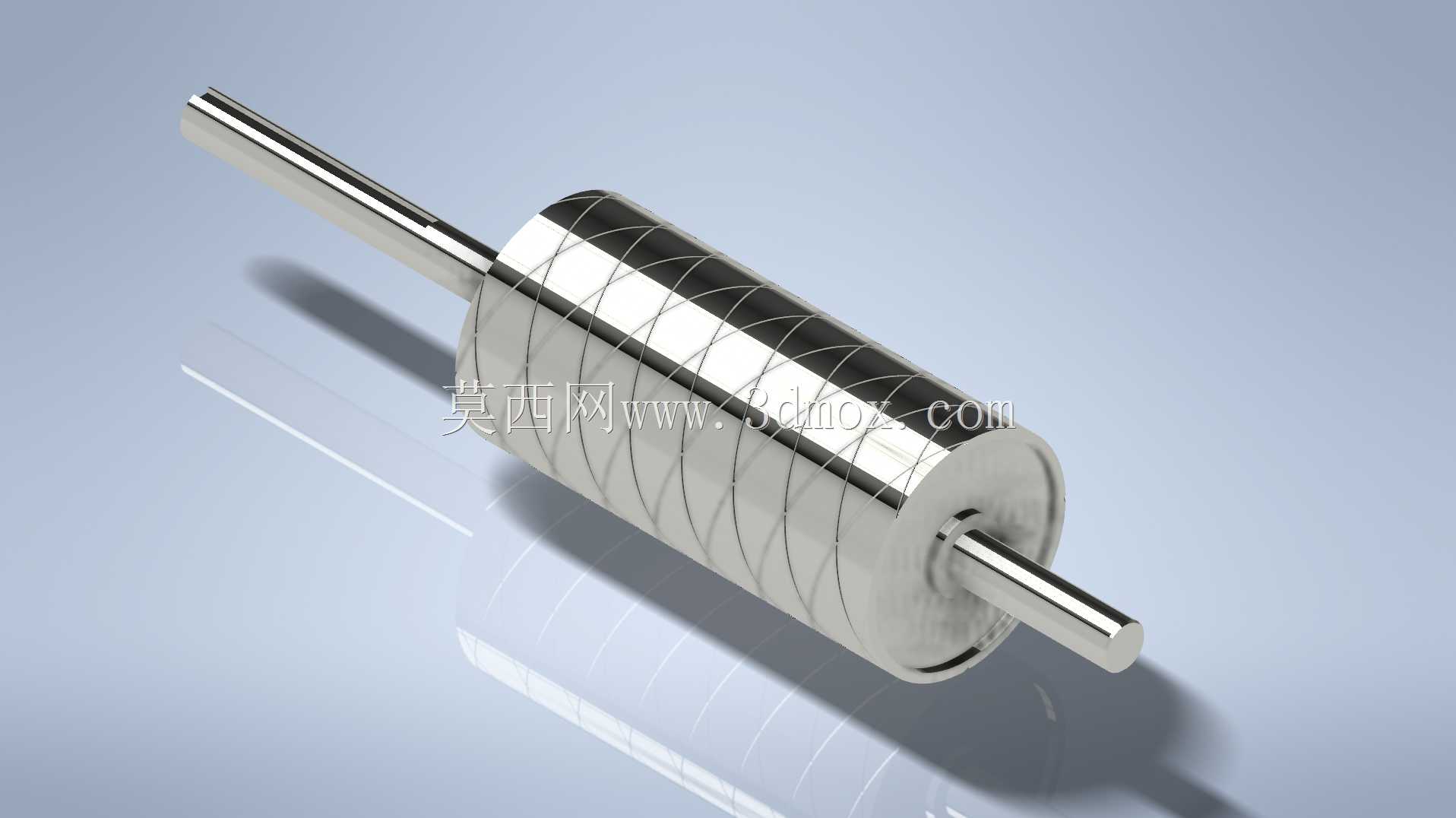

　　在车间物流输送、自动化产线接驳、仓储分拣线的布局设计中，驱动辊道是承担重载件平稳输送的核心执行部件，这套搭配NMRV齿轮箱的驱动辊结构，主要针对箱装工件、金属坯料、工装托盘等硬质承载物的长距离线体输送场景设计，区别于无动力辊道完全依靠外力推送的作业模式，该驱动辊可独立提供输送动力，也可多根串联组成整段动力输送段，适配水平输送、小角度倾斜输送的不同工况需求。从结构设计逻辑来看，辊体表面采用了菱形防滑网纹加工处理，这一设计并非为了外观装饰，而是针对金属托盘、光滑工件底面容易出现的打滑偏移问题，通过辊面与工件底面的静摩擦力提升传动效率，避免重载启动时工件与辊面出现相对滑动造成的输送定位偏差；两端伸出的光轴轴径做了统一公差匹配，

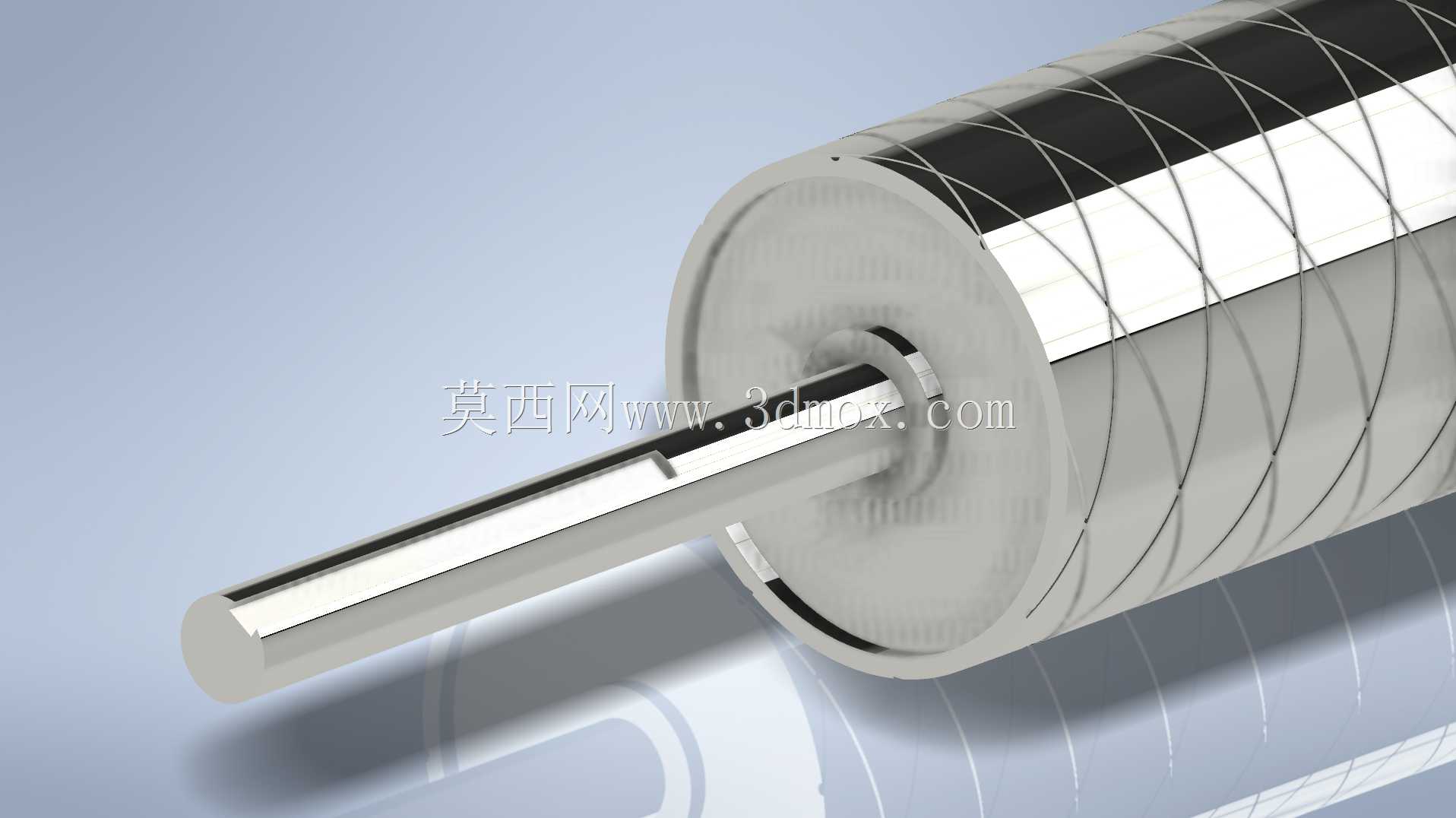

　　可直接适配标准带座外球面轴承的安装尺寸，安装时无需额外加工轴肩定位结构，轴端预留的键槽位置可直接与NMRV蜗轮蜗杆齿轮箱的输出孔配合，省去了额外设计联轴器、连接法兰的步骤，能有效压缩整段线体的安装空间。设计阶段针对安装边界做了明确的尺寸约束，辊体的有效输送宽度可根据线体需求做参数化调整，两端轴伸长度预留了轴承座安装、齿轮箱连接的足够余量，安装时只需将两端轴承座固定在线体的侧梁安装孔位，再将齿轮箱输入侧与驱动电机连接即可完成单组驱动辊的装配，无需复杂的现场配做加工。实际工况应用中，单根驱动辊的承载能力根据辊体壁厚、轴径尺寸做了匹配计算，搭配NMRV齿轮箱的大减速比特性，可在低转速输出下提供足够的输送扭矩，

　　适配10-30m/min的常规输送线速度需求，多根驱动辊通过链传动串联排布时，可通过调整链轮齿数匹配各段的输送速度，避免工件在输送过程中出现卡滞、堆积问题；辊体内部采用空心结构设计，在保证辊面刚性、抗弯强度满足重载需求的前提下，尽可能降低辊体自身重量，减少齿轮箱与驱动电机的空载负载，延长传动部件的使用寿命。针对不同的使用场景，该辊道结构还可做适配性调整，比如在洁净车间使用时可将辊面材质更换为包胶结构，避免刮伤工件表面，在高温工况下可选用耐高温钢材加工辊体与轴件，满足热处理线、烘干线的输送需求，整体结构的模块化程度较高，可直接嵌入现有辊道线体的改造项目，也可作为标准模块用于新线体的快速搭建，减少设计阶段的重复建模工作量，安装维护时只需拆卸两端轴承座的固定螺栓即可将整根辊体抽出，更换磨损部件的操作难度较低，能有效减少产线停机维护的时间成本。
