89x660规格重型辊道输送辊筒结构设计

　　在冶金轧线出料段、重型板材加工流水线、仓储重型货物分拣线这类重载输送场景里，单支辊筒的承载能力、装配可靠性直接决定整条产线的运行稳定性，这款直径89mm、辊身有效长度660mm的重型辊道输送辊，就是针对150kg/支点以上的重载输送工况做的结构设计。从拆解结构能看到，辊体采用厚壁无缝钢管加工，两端轴头与辊体采用过盈配合加周向定位的装配方式，避免重载启停时轴头与辊身发生相对转动，端盖部位设置了迷宫式密封结构搭配内置轴承，既能阻挡车间内的金属碎屑、切削液、粉尘进入轴承滚道，也能防止轴承润滑脂外泄，延长维护周期。设计时首先核算了辊身的挠度变形量，在额定均布载荷下辊身中部的径向跳动控制在0.3mm以内，避免输送重型板材、钢构件时出现卡顿、

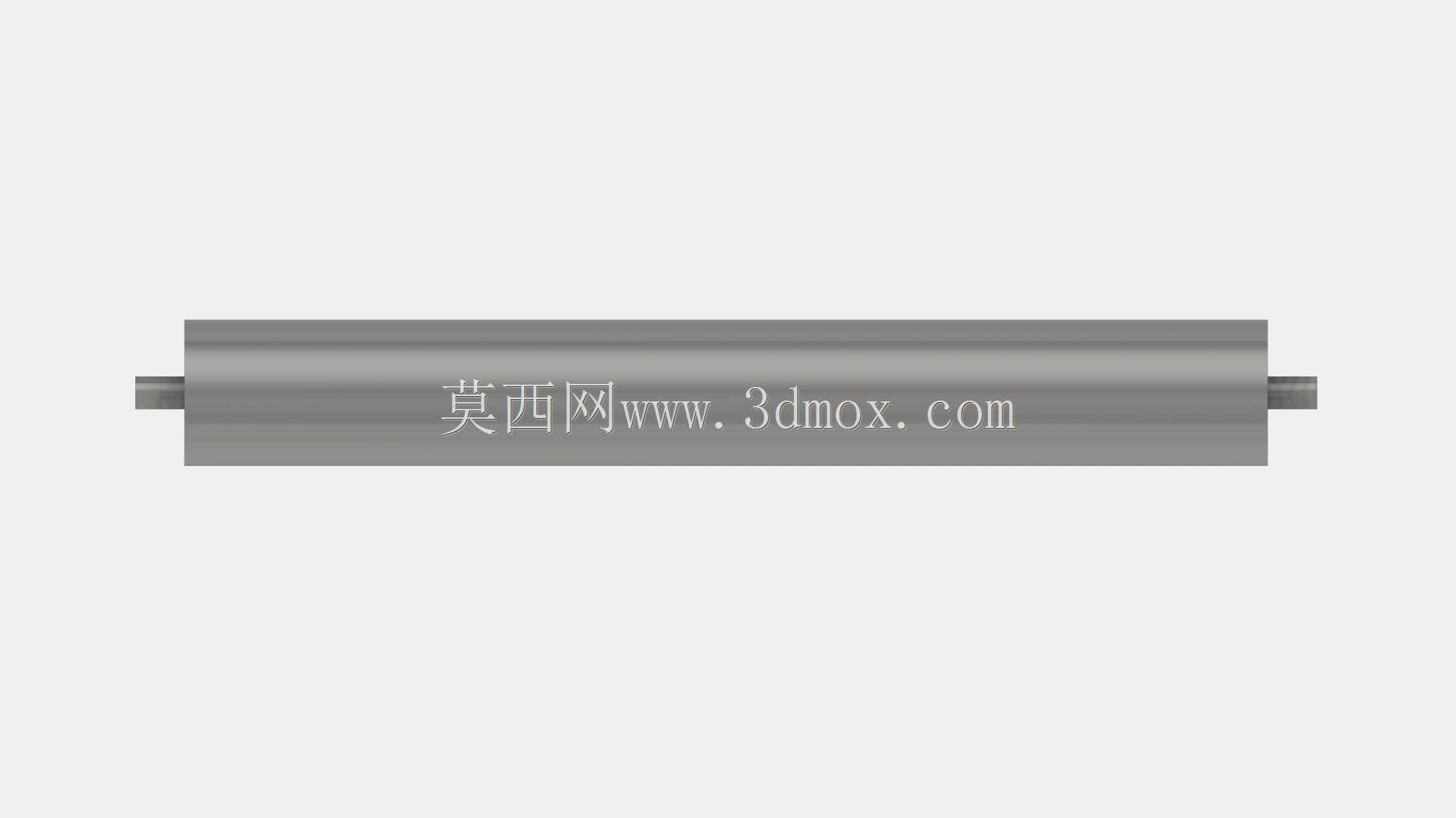

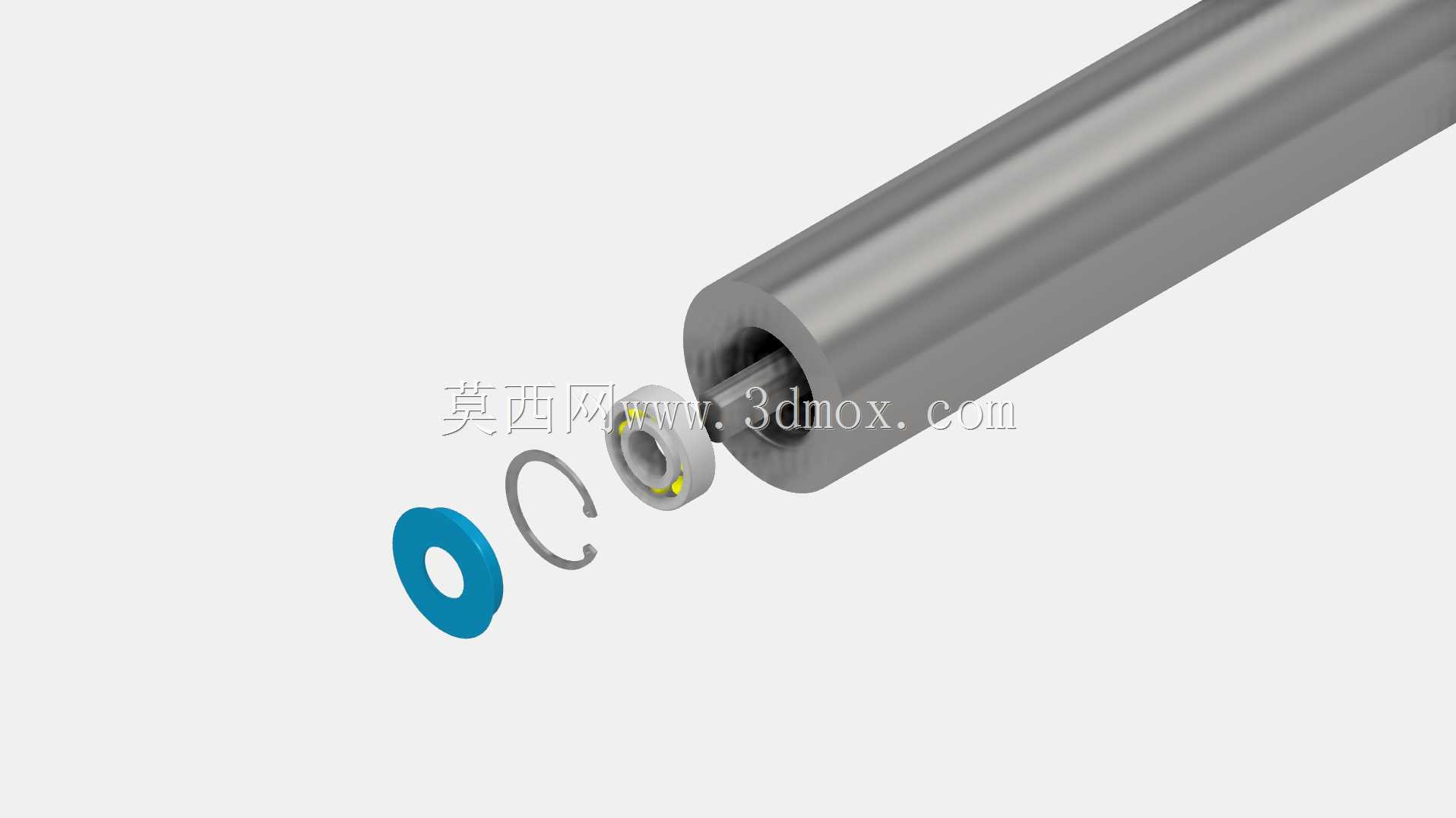

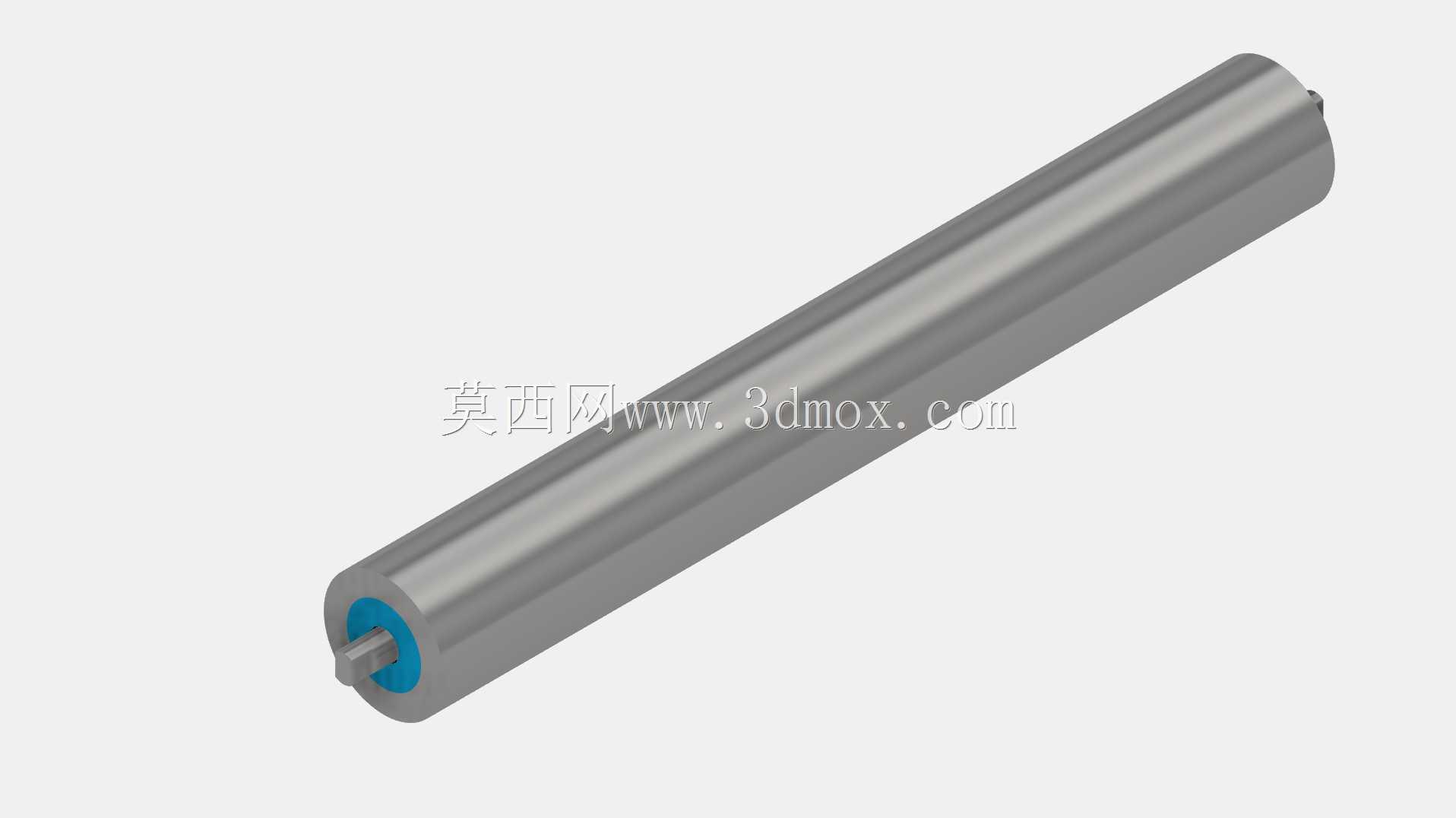

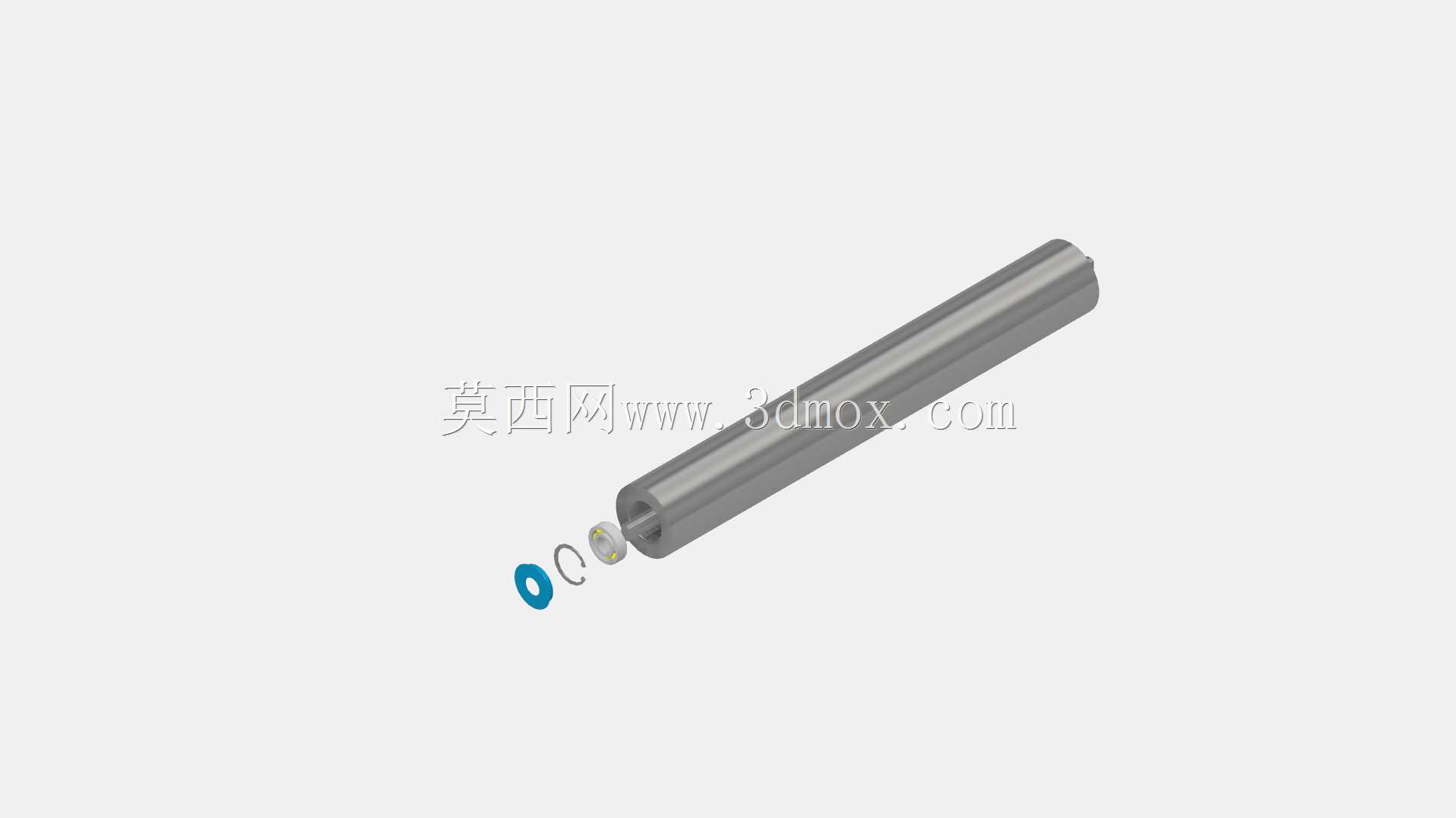

　　工件偏移的问题，两端的安装轴径做了公差配合优化，既可以适配常见的冲压轴承座安装方式，也能直接嵌入机架的铣削安装槽，不需要额外做转接结构，降低机架的加工成本。实际应用中，这类辊筒既可以成组排布组成动力辊道，通过链轮、多楔带做集体传动，也可以作为无动力辊道的承载部件，用于重型工件的人工推送移位、工序间缓存。轴端的卡簧限位结构做了沉台设计，避免卡簧外露刮擦输送工件的底面，端盖的蓝色密封件采用耐油橡胶材质，适配车间内存在少量油污、切削液飞溅的工作环境，不会因为长期接触油液出现密封件老化开裂的问题。安装边界上，辊筒两端安装轴的同轴度控制在0.1mm以内，成排安装时能保证所有辊筒的上母线处于同一水平面，避免输送过程中工件出现颠簸、跑偏，

　　尤其是输送表面平整度要求较高的钣金件、型材时，不会因为辊面高度差造成工件表面划伤。结构设计时没有采用复杂的一体化焊接结构，而是做了分体装配式设计，后期维护时只需要拆卸端部卡簧就能更换轴承或者密封件，不需要整体更换辊筒，能降低产线的后期运维成本，辊身表面做了防锈氧化处理，在潮湿的仓储或者加工车间环境下也不会轻易出现锈蚀，避免锈迹污染输送工件的表面。
