管式螺旋固体物料输送设备结构设计

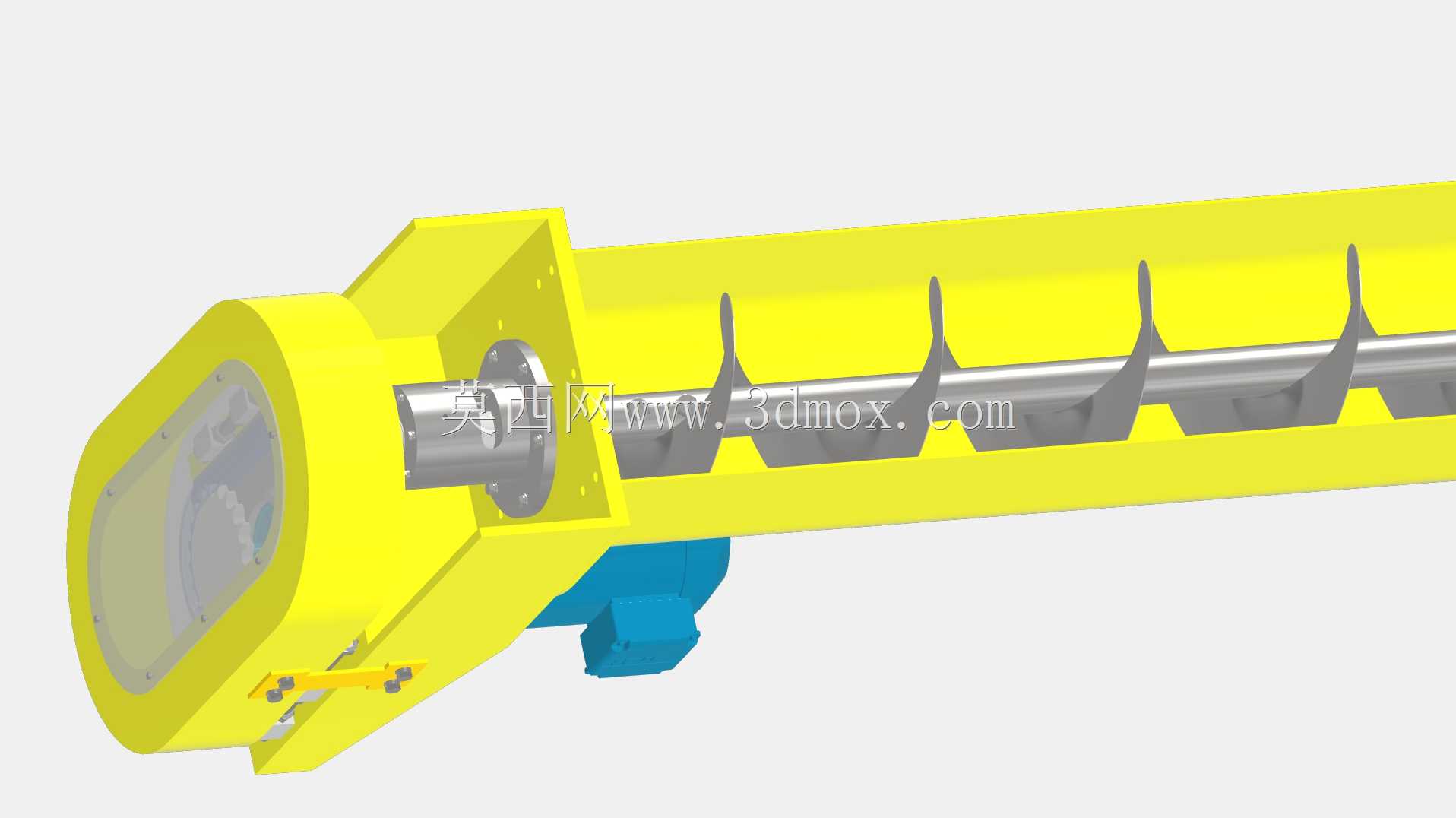

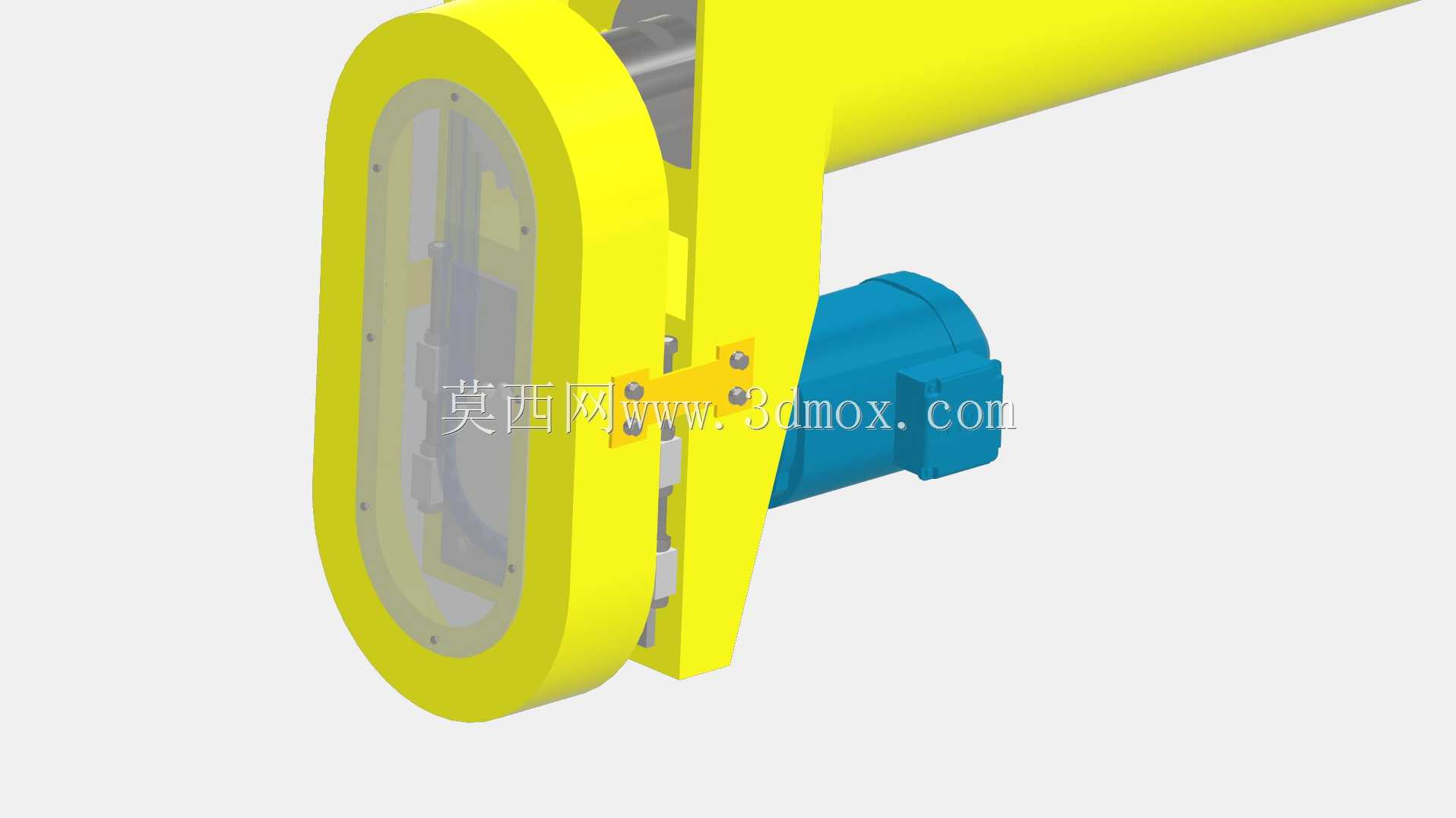

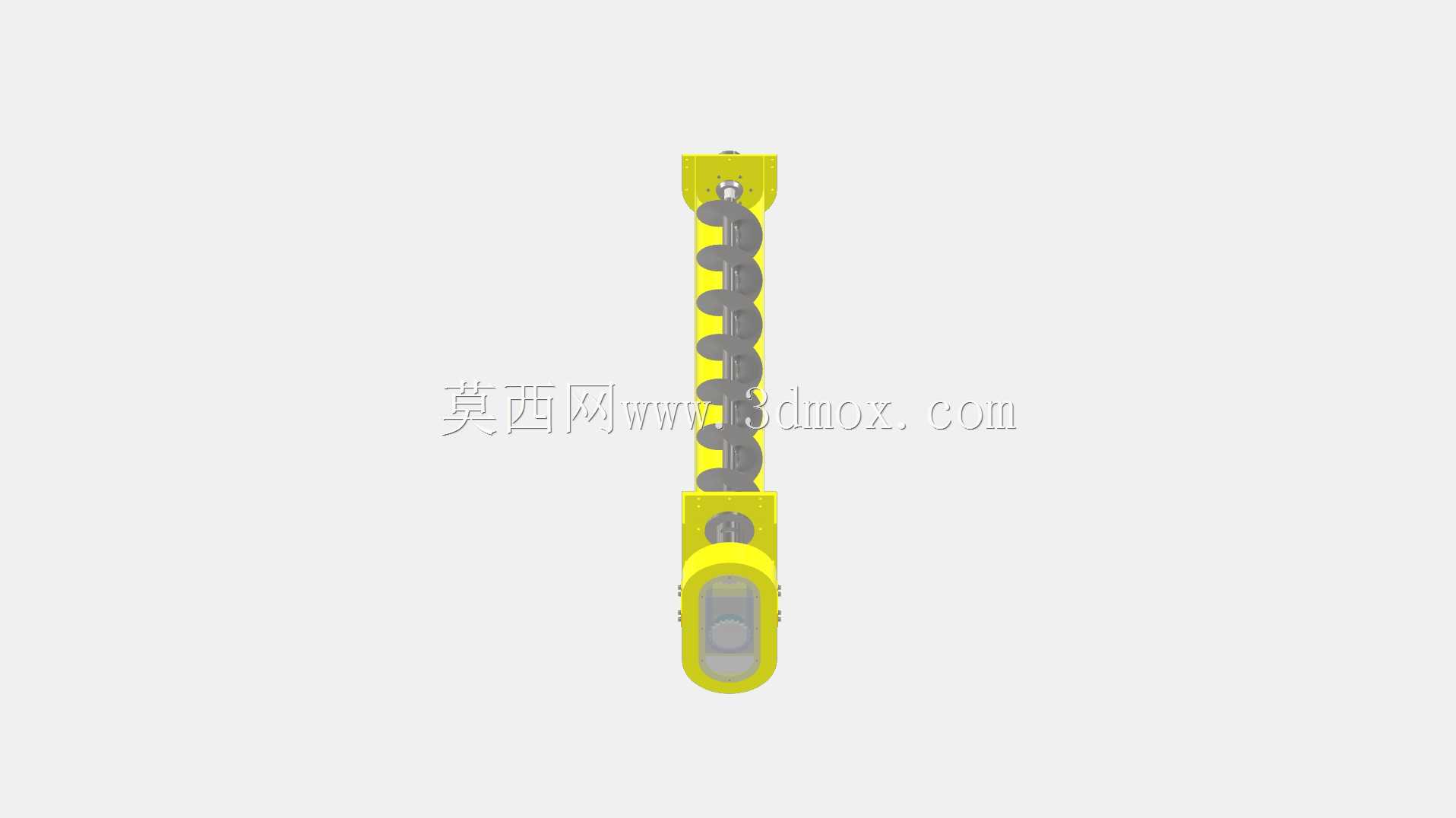

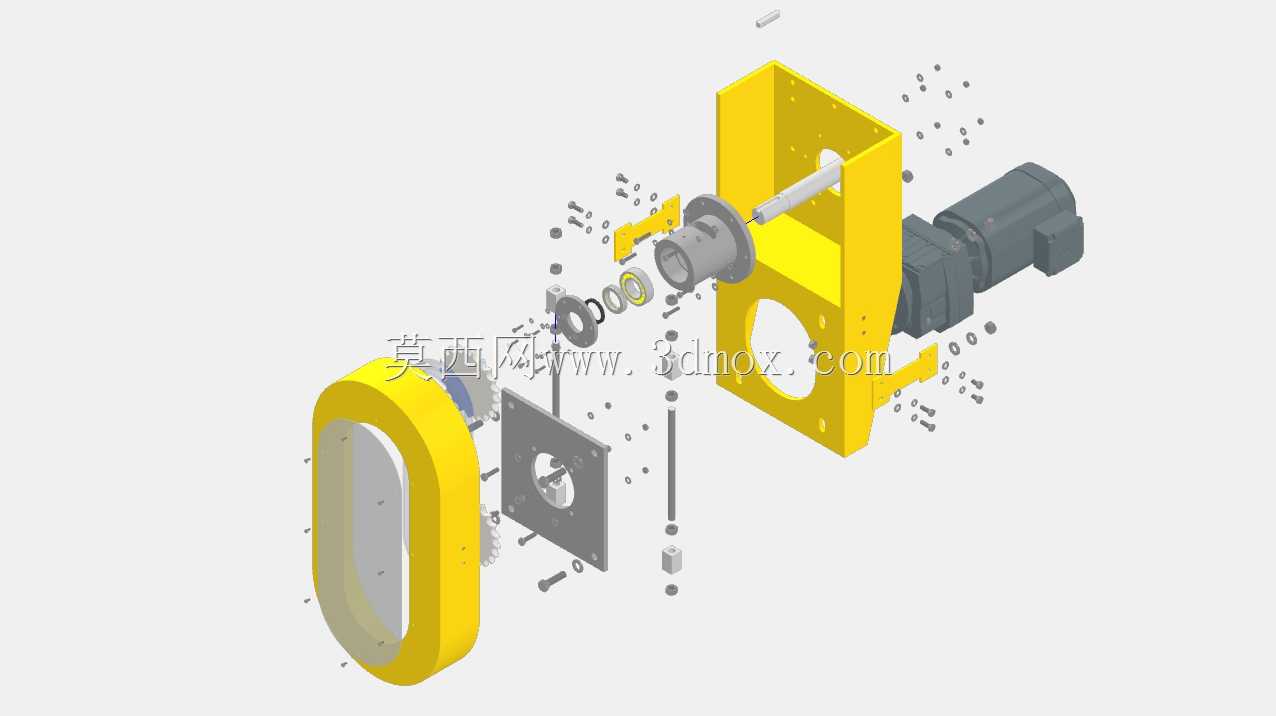

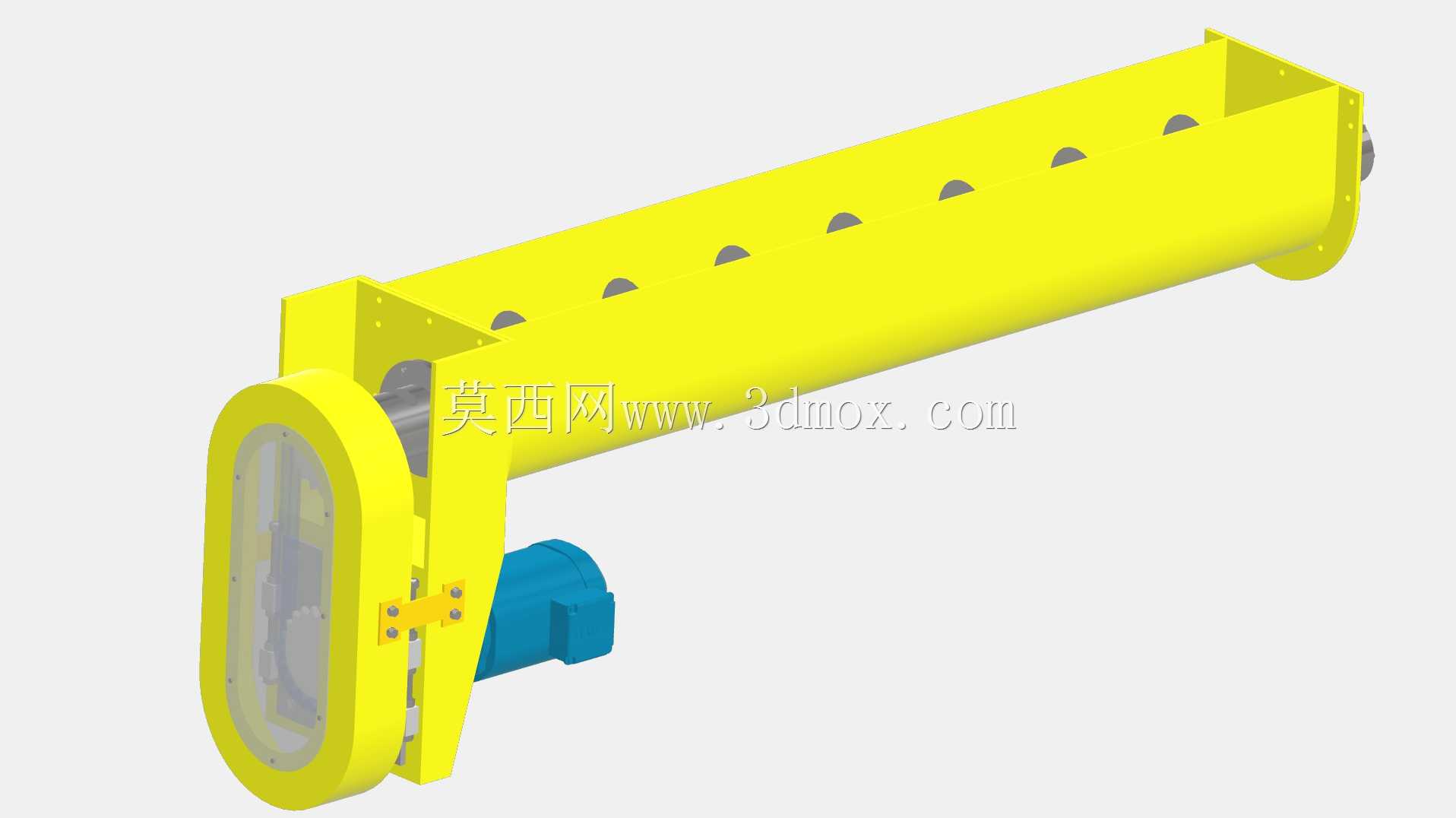

　　这款管式螺旋固体物料输送结构，主要面向粉体、小颗粒散状固体物料的密闭输送场景，在粮食加工、建材生产、化工配料、固废处理等生产环节中，常被用于水平或小倾角工况下的物料转运，能避免敞开式输送带来的物料撒漏、粉尘外溢问题，适配车间内设备间短距离物料衔接的布局需求。从结构设计逻辑来看，整体采用U型截面的长槽式壳体搭配端盖密封结构，壳体上部开设的多个观察口可直接观察内部螺旋叶片的物料推送状态，日常运维时无需拆解整段壳体就能快速排查堵料、叶片磨损问题；驱动端采用侧装直连的动力布置形式，将驱动单元固定在壳体端部的侧装支架上，相比传统端部同轴直连的结构，能缩短设备整体轴向安装长度，适配车间内轴向空间局促的安装点位。壳体两端的法兰连接结构，

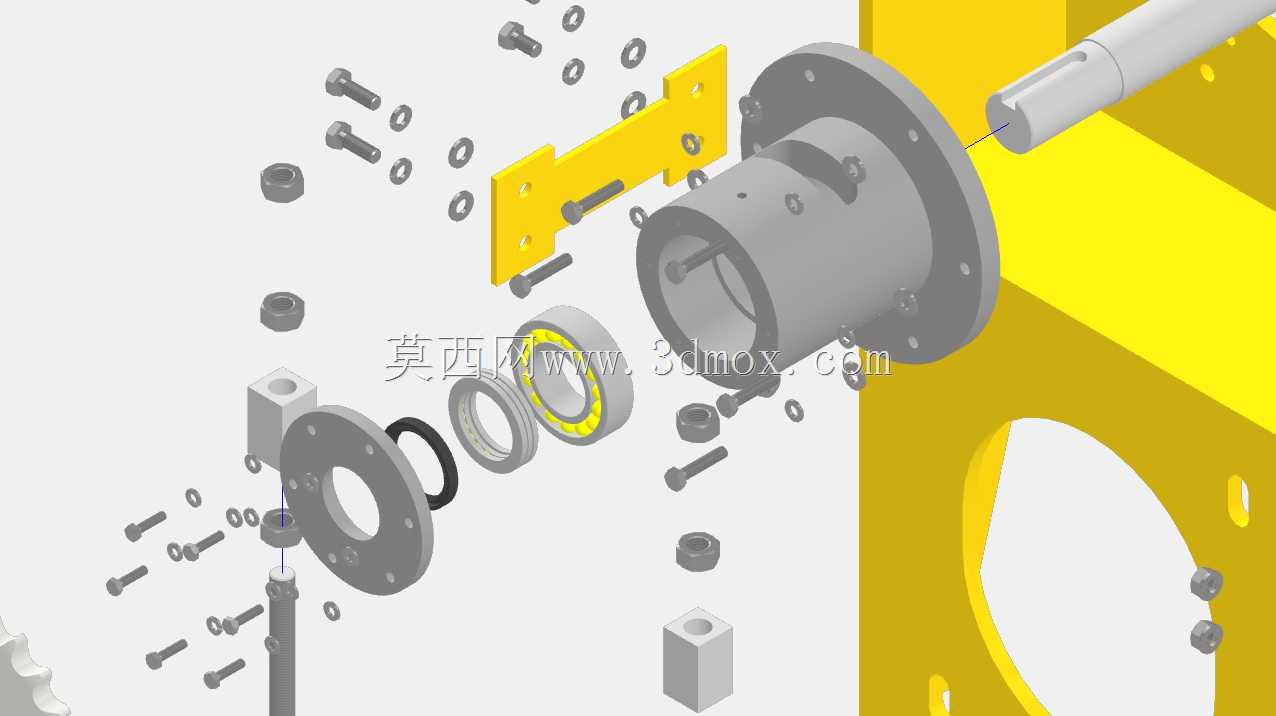

　　可根据现场输送距离需求拼接多段壳体，端部的密封端盖采用快拆式螺栓固定，更换内部螺旋轴、密封件时无需挪动整段设备，能大幅缩短运维停机时间。设计过程中重点考量了物料填充率与叶片螺距的匹配关系，针对流动性一般的固体物料，螺距取值控制在壳体直径的0.8倍区间，避免大螺距下物料随叶片同步回转导致的输送效率下降，同时叶片与壳体内壁的间隙控制在3-5mm，既减少叶片运转时与壳体的刮擦磨损，也能避免间隙过大造成的底层物料残留。安装边界方面，设备整体的重心沿壳体轴向分布，安装时需在壳体下部每隔1.2米设置支撑托架，托架与壳体接触面加装橡胶减震垫，抵消螺旋轴运转时的径向跳动带来的振动传递；进料口设置在壳体上部靠近驱动端的位置，出料口布置在壳体尾端下部，

　　进出料口的法兰尺寸统一采用常规圆形法兰标准，可直接对接上下游的料仓、喂料设备接口，无需额外制作转接法兰。针对磨琢性较强的固体物料，壳体内部可加装可更换的耐磨衬板，叶片边缘也可堆焊耐磨层，延长易损件的更换周期；端盖处的密封采用填料密封结构，可通过调整压盖螺栓的压紧力补偿密封件的磨损量，避免细粉料从轴端缝隙泄漏。
