集成多模块电子移动教练机机箱结构设计

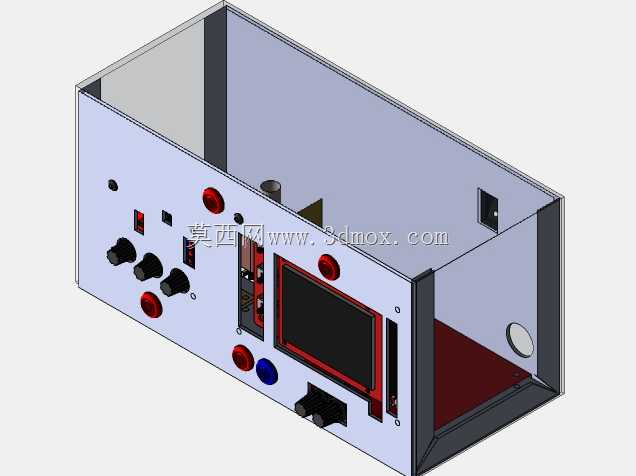

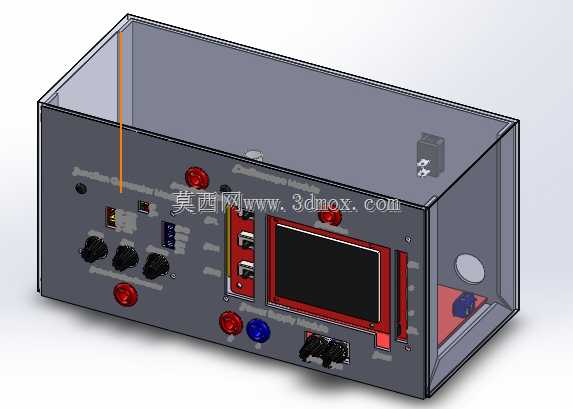

　　这款集成式机箱的设计初衷，是为电子实操教学场景提供一体化的便携载具，解决传统教学中多台独立仪器分散摆放、接线杂乱、移动转运不便的痛点，常见于职业院校电子实训课堂、企业电子技能岗前培训、户外电子调试作业等场景，使用者可单台设备完成基础波形观测、信号输出、供电供给、整流转换四类常规电子操作，无需额外搭配多台独立台式仪器。从结构布局来看，机箱采用敞口式金属壳体框架，内部预留四个独立模块的安装位，分别对应示波器模块、函数发生器模块、电源模块与整流器模块，各模块安装边界做了定位凸台设计，装配时可直接卡入对应位置，减少额外定位工装的使用，模块间预留15mm的走线间隙，方便内部线束排布与后期检修更换，避免不同模块间的信号干扰。

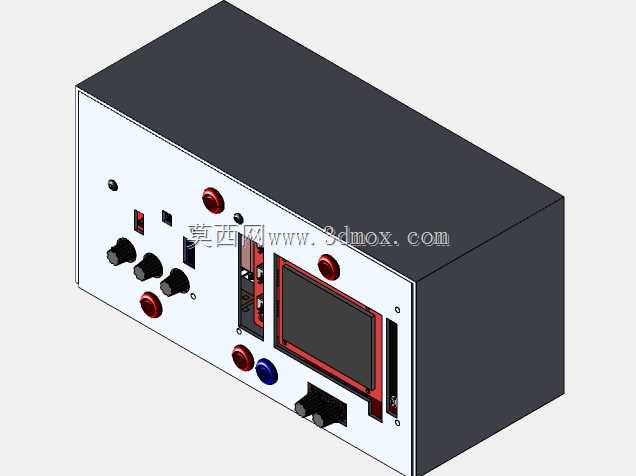

　　前面板的控件布局遵循日常操作的人机工程逻辑，高频操作的旋钮、接线端子布置在面板下半区的手臂自然操作范围内，显示屏幕居中靠上布置，观测视角符合站立或坐姿操作的视线高度，红色急停按钮、电源开关布置在面板边角易触碰又不会误触的位置，不同功能的接口做了颜色区分，红色端子对应电源输出、黑色端子对应信号接地、蓝色端子对应整流输出，降低实操中的接线错误概率。机箱整体外形为规整长方体结构，边角做了圆弧过渡处理，避免转运过程中的磕碰划伤，壳体侧壁预留了散热通风孔位，对应内部发热模块的安装位置，可形成自然对流散热通道，无需额外加装散热风扇即可满足长时间实训运行的散热需求，后部预留了总电源输入接口与接地端子，符合电气设备的安全规范要求。

　　设计过程中优先考虑了壳体的加工工艺性，主体板材采用常规钣金折弯工艺即可成型，前面板的开孔可通过激光切割一次加工完成，无需复杂的冲压模具，适合小批量教学设备的生产加工，各模块的安装孔位采用统一的孔距标准，可兼容同尺寸不同型号的功能模块替换，拓展设备的使用适配范围。
