便携式手持示波器教学实训功能模块

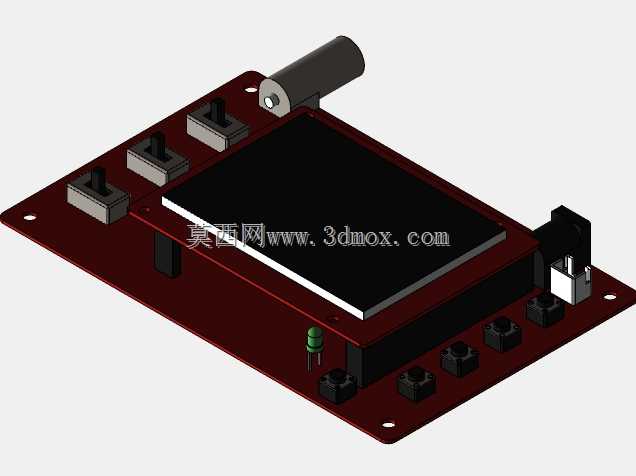

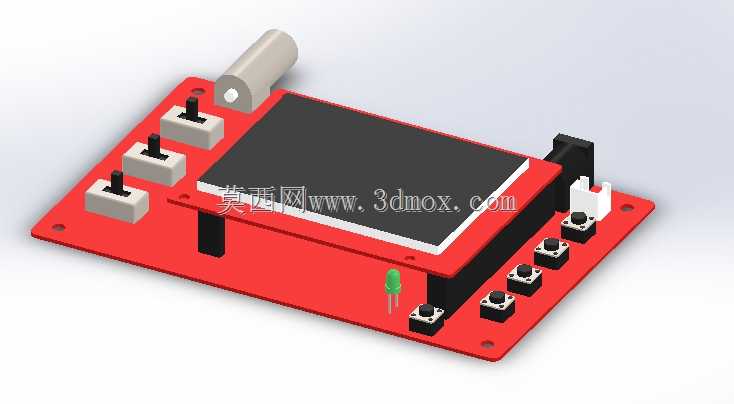

　　该模块面向电子类专业基础实训、电路调试场景设计，核心承担低频电信号波形采集、参数显示、基础测量功能，可满足模拟电路、数字电路入门阶段的信号观测需求，适配面包板搭试、PCB样板调试等多种实操场景，无需额外搭配复杂转接结构即可直接接入测试回路。整体结构采用红色FR-4基板作为承载主体，板载元件布局充分考虑单手操作的人机交互逻辑：显示区域居中偏上布置，选用1.8英寸TFT显示屏作为波形输出载体，屏幕下方沿横向排布4颗轻触按键，负责触发阈值调节、时基切换、通道切换等核心操作；基板左侧纵向设置3只拨动开关，分别对应通道通断、量程切换、电源开关功能，开关旁预留圆柱型BNC信号输入接口，可直接适配标准示波器探头；基板右侧预留3.

　　5mm音频接口式信号输出端，可外接信号发生器做闭环测试，板侧还设置直插式LED电源指示灯，通电状态下可直观反馈供电情况。设计阶段充分考虑教学场景的耐用性需求，所有操作元件均选用插件式封装，元件引脚与基板焊接处预留2mm以上焊盘余量，可承受实训场景下频繁操作的机械应力；基板四角预留Φ3.2mm安装孔，既可以通过铜柱固定在实训台架上做固定式测试终端，也可以搭配3D打印外壳组装为手持便携设备，安装孔位间距兼容通用51单片机开发板的固定尺寸，可直接复用现有实训台的固定支架。结构建模阶段对所有元件的干涉情况做了全装配校验：显示屏与基板之间预留1.5mm排针焊接高度，按键帽顶面与基板表面高差控制在5mm，避免操作时误触相邻元件；

　　信号输入接口的插拔方向与基板平面呈90度垂直，探头插拔时不会与侧边开关产生空间干涉；电源指示灯的伸出高度与拨动开关拨杆最高处齐平，收纳时不会因突出结构造成磕碰损坏。模块整体外轮廓尺寸控制在100mm×70mm范围内，安装时仅需预留110mm×80mm的平面操作空间，接线侧预留15mm的走线空间即可满足探头插拔、线材弯折的操作需求，可直接嵌入现有电工电子实训台的标准模块位，无需对台架结构做额外改造。
