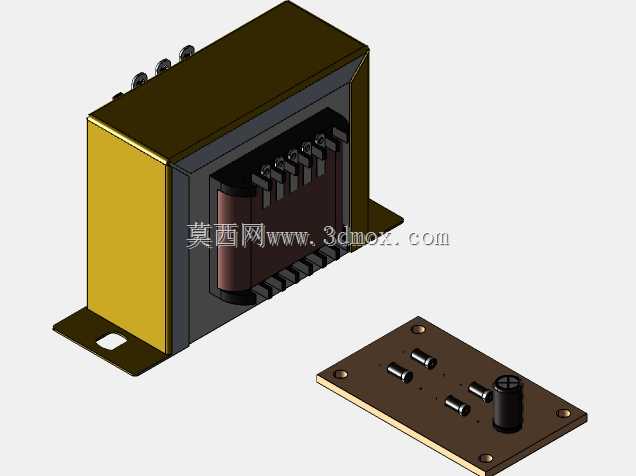

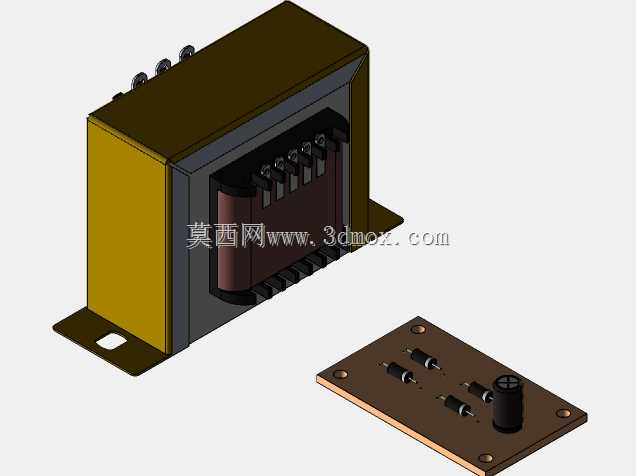

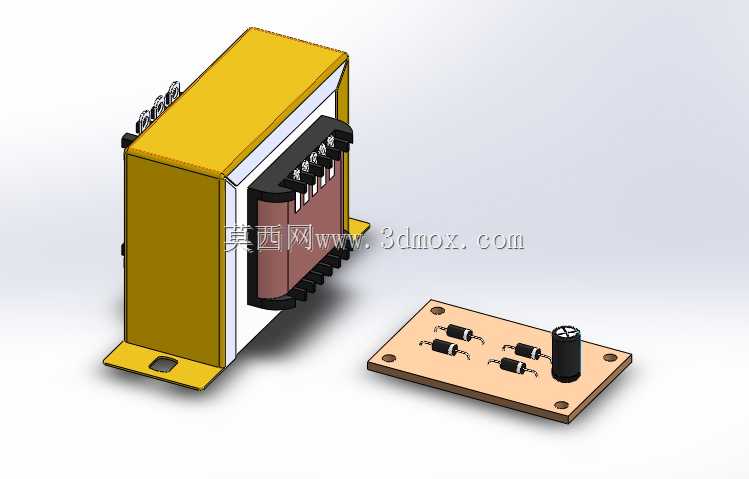

在高校电子类专业基础实验、小型电子实训项目场景中,这类简易交直流整流装置是帮助学习者理解整流电路工作逻辑的具象化结构载体,区别于工业级密闭封装的整流模块,该结构采用外露式布局,能让使用者直观观察到变压器、整流二极管、滤波电容等核心器件的排布与连接逻辑,无需拆解外壳即可对应电路原理图识别每个元件的作用。装置核心功能是完成交流信号到直流信号的转换,输入端可接入低压交流信号源,经过变压器降压、二极管桥式整流、电容滤波后,输出平稳的低压直流信号,可直接为小功率实验电路、教学演示模块供电,也可作为信号调理单元接入传感器实验台,为需要直流供电的传感元件提供稳定电源。从设计思路来看,整体采用分体式布局,将变压单元与整流滤波电路板分开设置,
变压单元采用立式安装结构,底部设置带安装孔的固定支脚,支脚开孔尺寸适配标准实验台的M3固定螺丝,可直接固定在实验台面板或通用安装底板上,变压单元的接线端子设置在侧上方,接线时无需挪动主体结构,操作空间充足。整流滤波电路板采用环氧玻纤板基材,四个角预留安装孔,可独立固定也可与变压单元并排安装,板上元件采用卧式排布,二极管、电容的引脚预留足够焊接长度,既满足教学场景下的焊接练习需求,也方便后期更换损坏元件。安装边界方面,变压单元主体高度控制在100mm以内,支脚间距为60mm,不会占用过多实验台安装空间,整流电路板长宽尺寸为80mm*50mm,元件最高凸起高度不超过15mm,安装时与周边器件预留10mm以上间隙即可满足散热需求,
无需额外加装散热组件,适配小功率、短时间运行的实验场景。结构设计上没有采用复杂的卡扣或一体化封装,所有连接部位都采用外露式接线端子,学习者可根据实验需求调整接线方式,分别测试半波整流、全波整流、电容滤波前后的信号波形差异,对比不同电路结构的输出效果,相比纯原理图教学,这种实体结构能让学习者快速建立电路原理与实体器件的对应认知,降低入门阶段的理解门槛。
