教学用简易电源接线模块结构设计

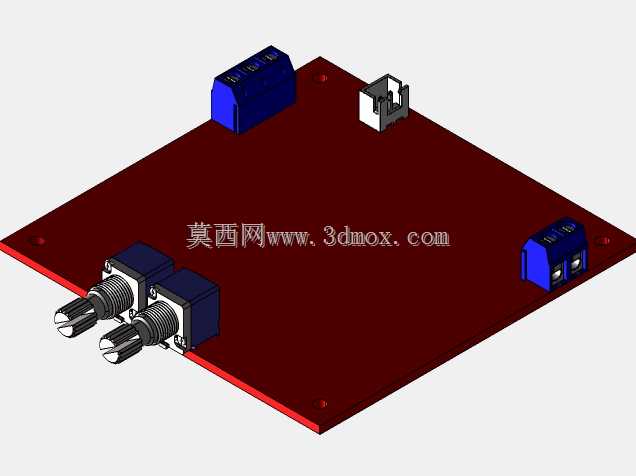

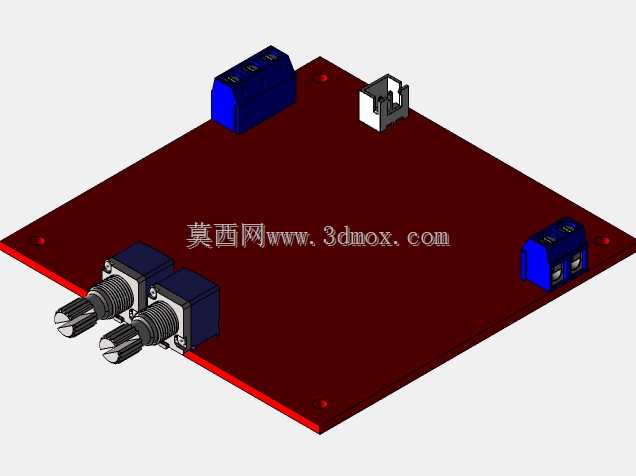

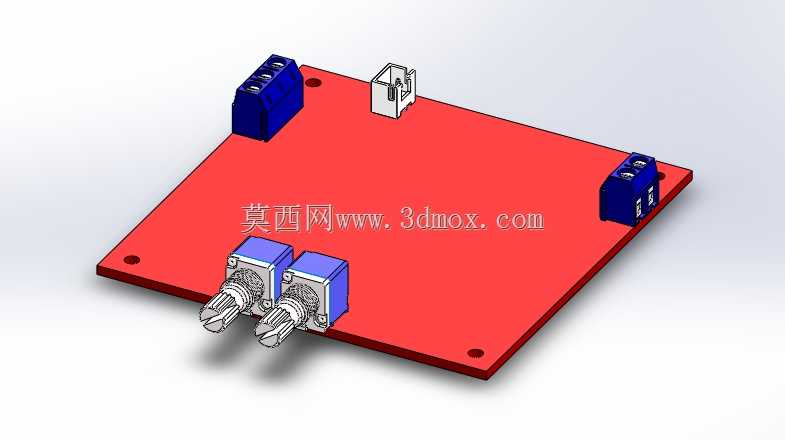

　　这款电源接线模块的设计定位偏向教学实验场景，主要面向高校电子实训、基础电路验证类的课程使用，核心作用是完成实验台电源的分路转接、不同线径导线的快速接驳，为实验电路提供稳定的电源输入接口，避免实验过程中反复剥线、临时接线带来的接触不良、短路风险。从结构设计来看，基板采用红色绝缘板材加工，四个角预留了标准安装孔位，可直接固定在实验台面板或者通用铝型材框架上，安装孔的孔距适配常规教学实验台的安装网格，不需要额外加工转接件就能完成装配。基板上的接口布局做了分区规划，左上角和右上角布置的是大电流栅栏式接线端子，用来接入总电源输入，这类端子的压线结构可以适配1.5-4平方毫米的多股铜芯线，拧紧螺丝后能保证大电流回路的接触可靠性，

　　避免长时间通电出现端子发热的问题。基板下方布置的两个带旋钮的接线端子是分路输出接口，每个接口对应独立的电源回路，旋钮式的接线结构不需要额外工具，实验人员徒手就能完成导线的装拆，适配0.5-1.5平方毫米的实验导线，满足小功率实验电路的取电需求。基板上方预留的白色卡扣式接口是外接扩展接口，可以直接插接标准接插件，用来连接特殊规格的实验模块，不需要额外焊接转接。整个模块的外形轮廓为矩形，边缘做了倒角处理，避免安装过程中划伤操作人员，所有接线端子的引脚都在基板背面做了走线预留，正面没有裸露的带电导体，降低实验过程中误触触电的风险。设计过程中特意简化了多余的结构，没有添加冗余的功能部件，所有接口的高度都控制在统一范围内，

　　既保证接线操作的空间充足，也不会因为部件突出过多影响实验台的其他设备布置。这类模块不需要承担工业现场的复杂工况，所以结构设计优先考虑操作便捷性和装配成本，所有选用的接线端子都是通用标准件，替换成本低，即使出现端子损坏的情况，也能快速采购同规格备件完成更换，不需要整体报废模块。基板的板材厚度选用2mm的绝缘环氧板，兼顾结构强度和绝缘性能，安装时只需要四颗M3的螺丝就能完成固定，安装边界预留了足够的接线操作空间，每个端子周围都留出了手指操作的间隙，即使戴薄绝缘手套也能顺利完成接线操作。
