手动杠杆式小型台式压合工装结构

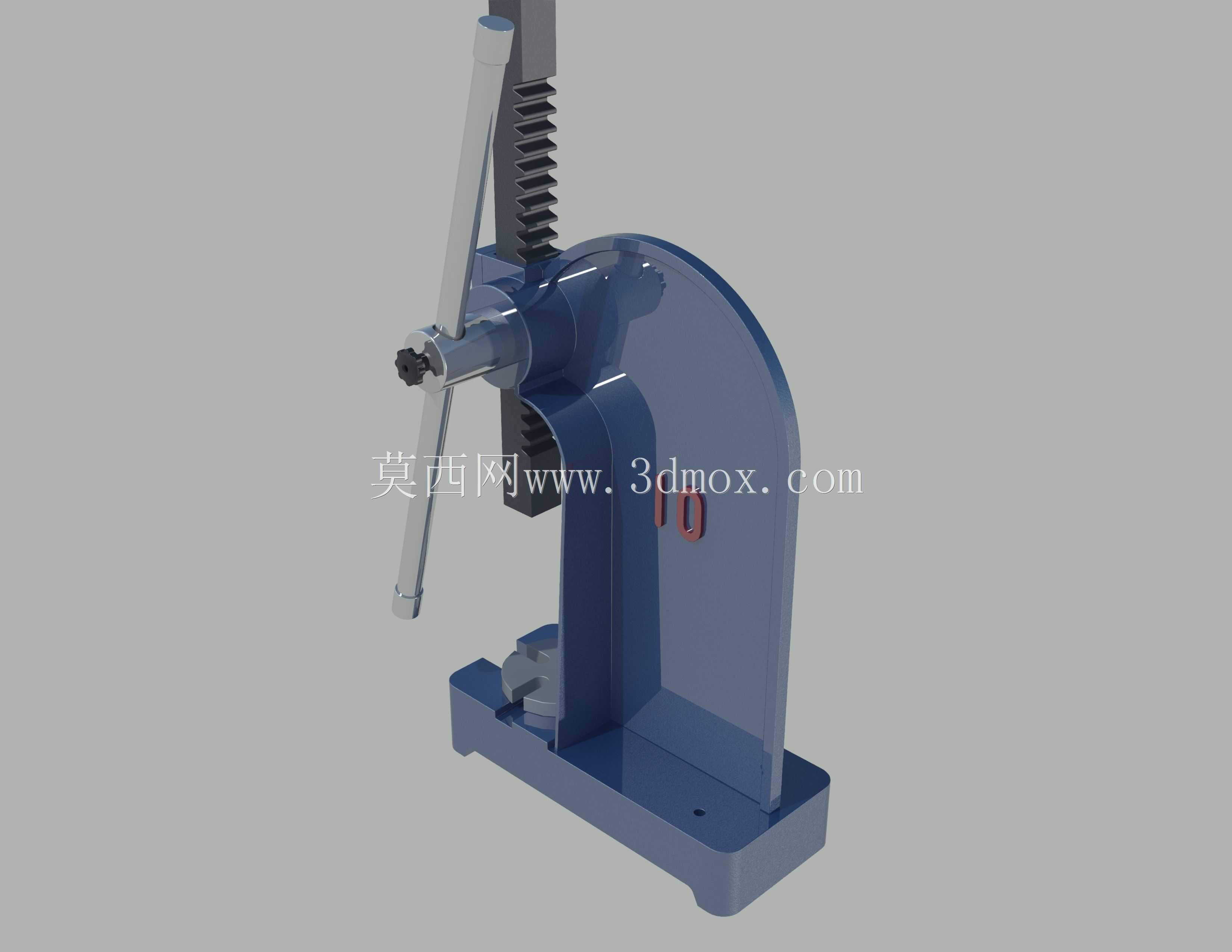

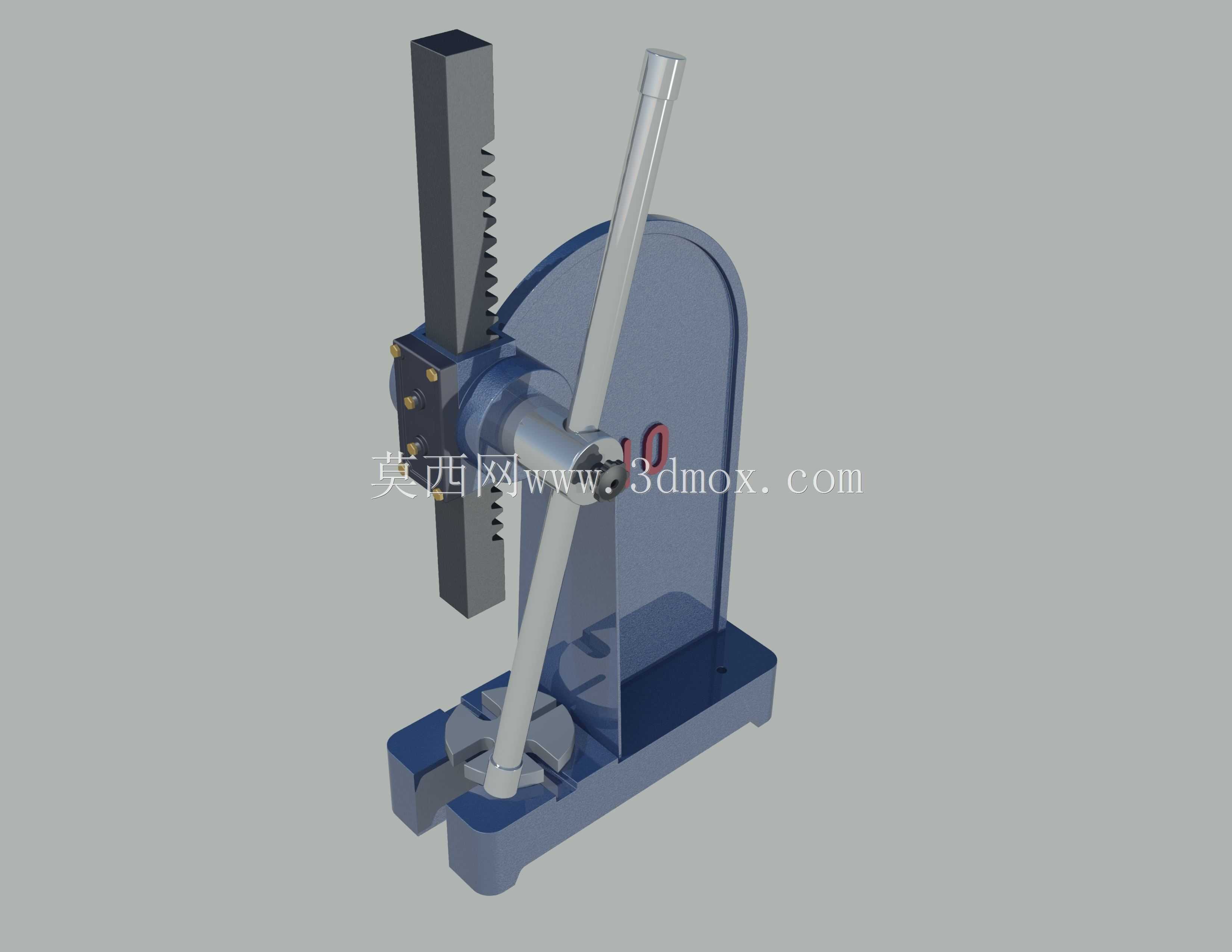

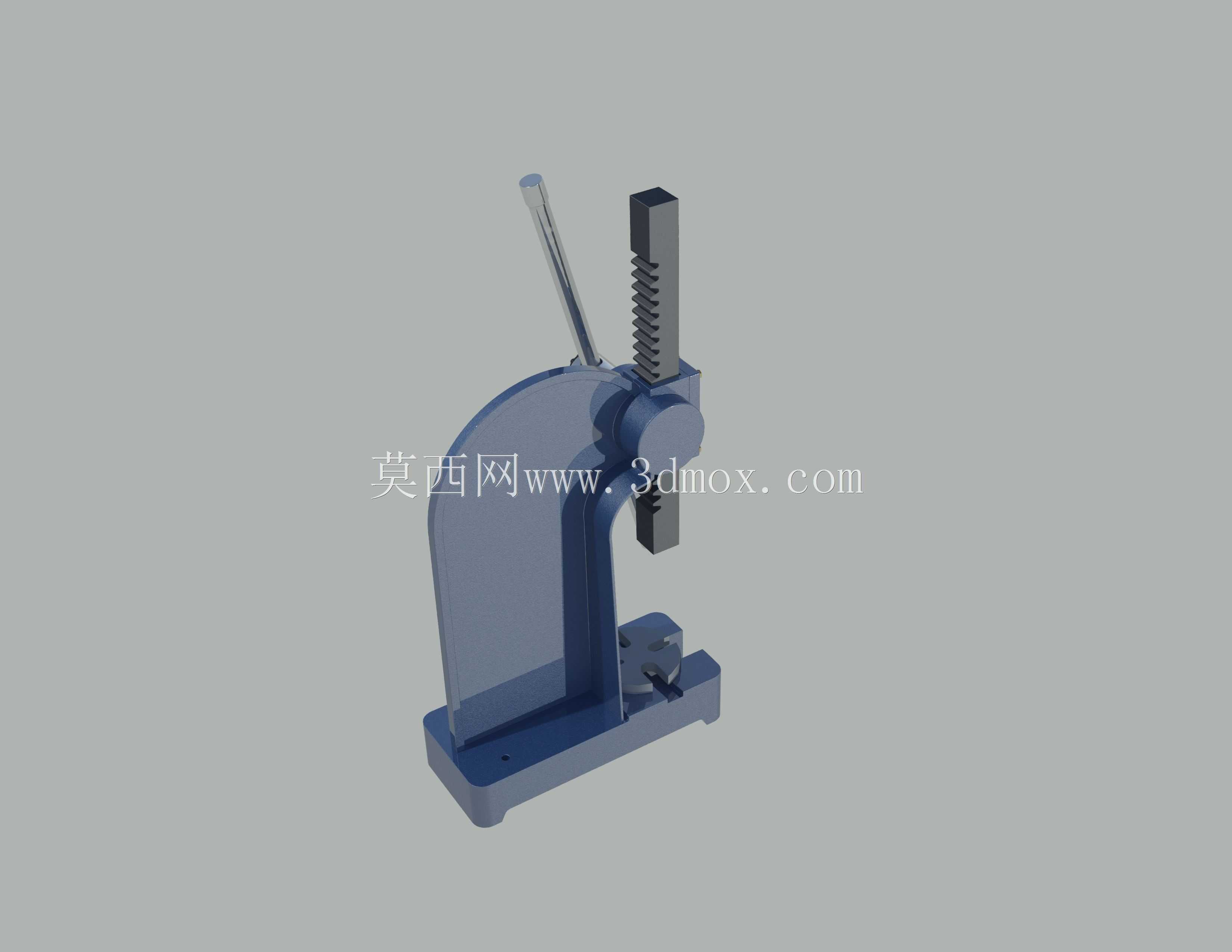

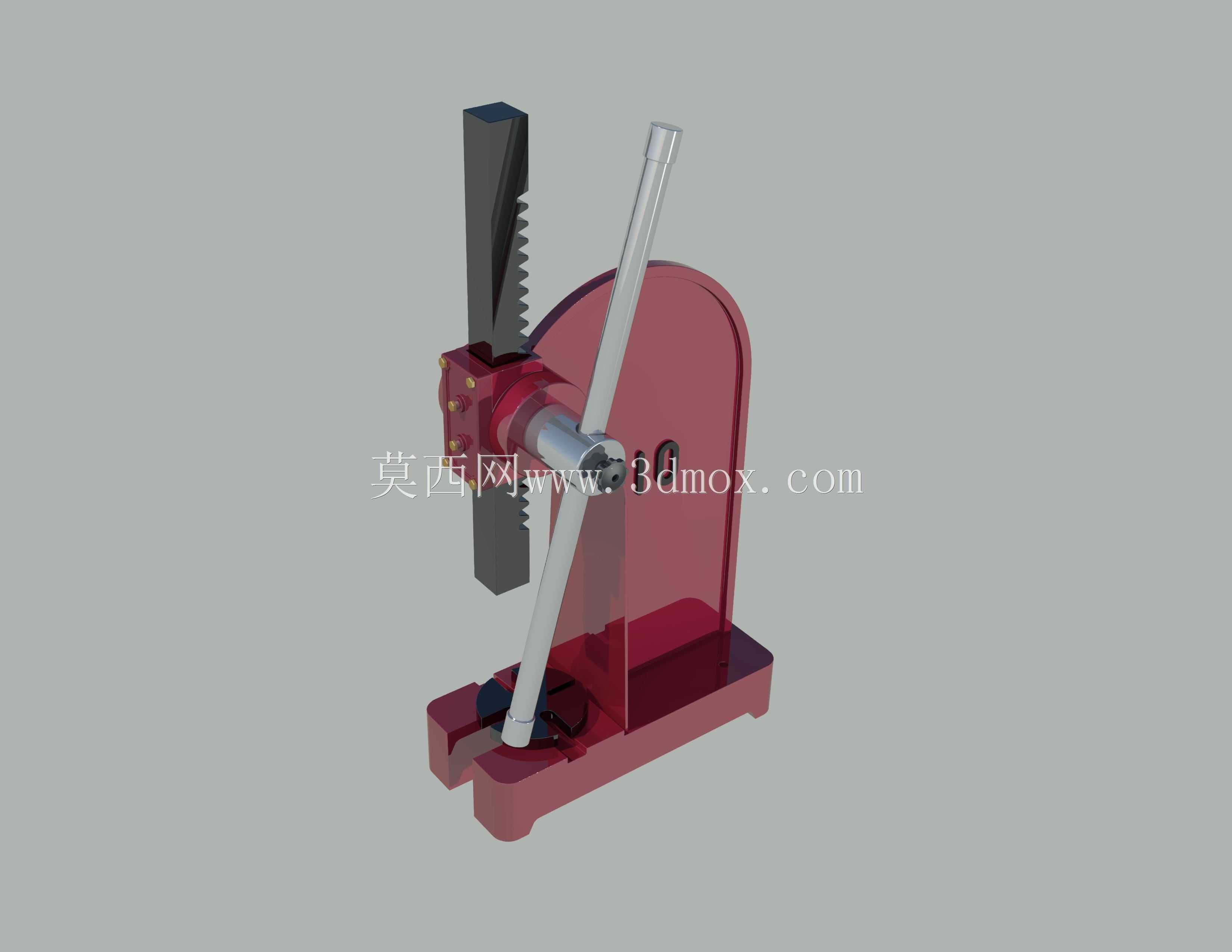

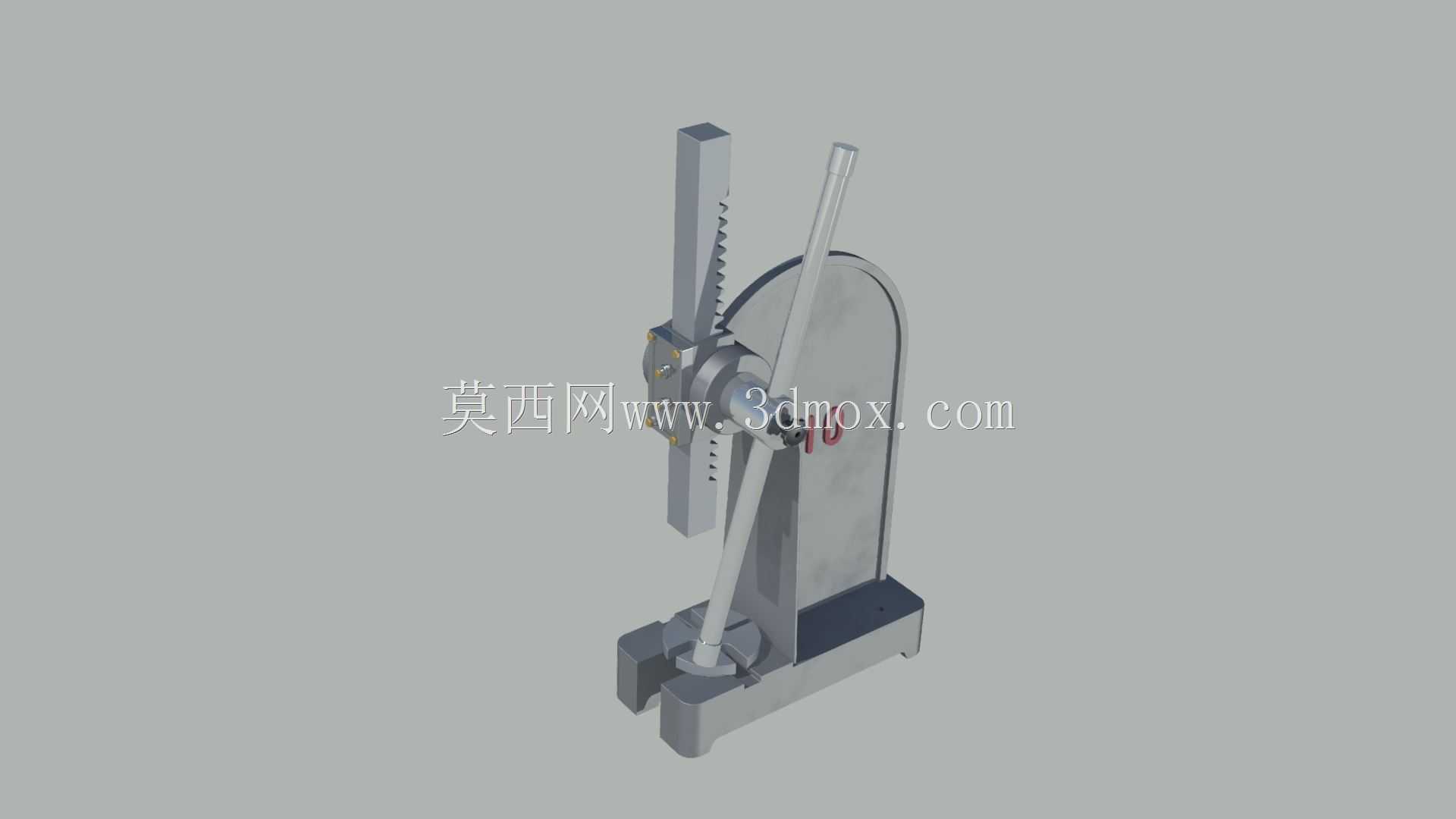

　　这款手动压力结构在小批量零部件加工、维修工位、电子组件压装场景中应用十分普遍，无需外接气源或电源，仅靠人力操作即可完成小吨位的压合作业，常见于五金件铆接、塑胶件压入、轴承小过盈装配、线束端子压接、小型零件校直等工序，尤其适合没有动力源的野外维修、教学实训、小作坊加工场景，也常作为生产线旁的备用工装，应对临时小批量压装需求，避免启动大型液压设备造成的能耗浪费。从功能实现逻辑来看，该结构采用齿轮齿条啮合的传动方案，搭配长力臂操作杆，利用杠杆原理放大操作力，操作人员施加在手柄上的力经过齿轮齿条的传动转化为压头的垂直下压力，可输出稳定的线性压装行程，压头下方的工作台开设T型槽结构，方便配套定制夹具固定待加工工件，适配不同外形的压装零件，

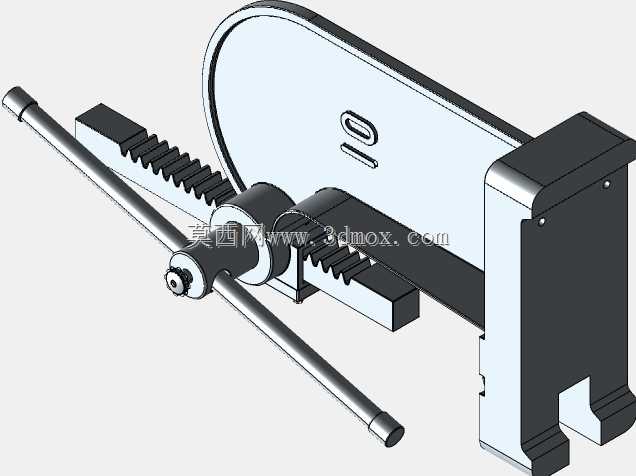

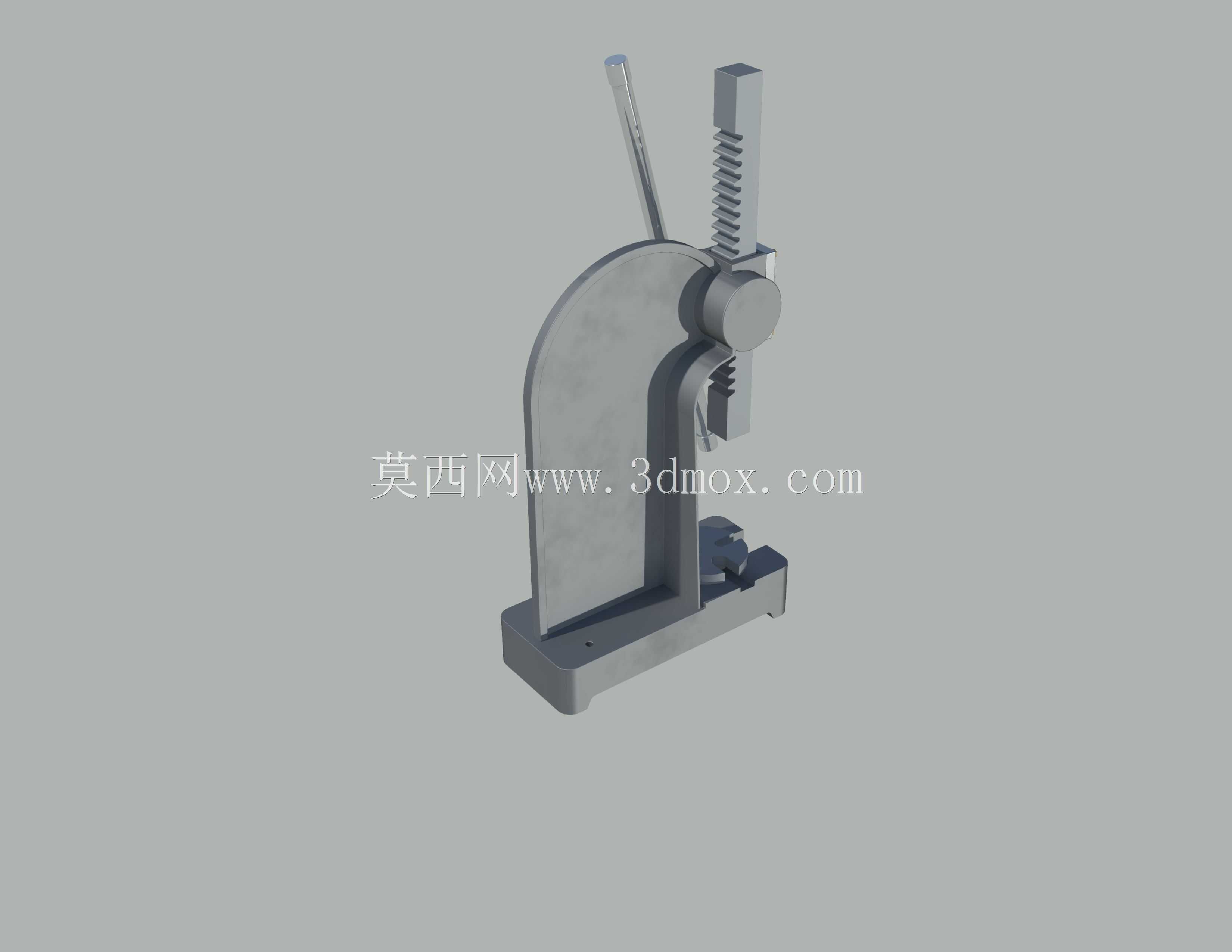

　　压头与齿条采用可拆卸连接结构，可根据压装需求更换平压头、V型压头、仿形压头等不同端头，满足压印、冲孔、铆接、压装等不同工序的使用需求。设计过程中首先考虑的是操作力与输出压力的匹配，通过调整齿轮分度圆直径与操作杆长度的比值，将单人操作的手柄力控制在150N以内时，压头可输出不小于5kN的下压力，满足常规小零件压装的力值需求；其次是机架的刚性设计，立式弧形支撑板与底部安装底座采用一体化折弯后焊接的结构，在压头受力时可抵消侧向弯矩，避免压装过程中机架出现形变导致压头偏移，保证压装位置的同轴度误差控制在0.1mm以内；齿条背部设计导向滑槽，与机架上的导向凸台配合，限制齿条的转动自由度，保证压头全程做垂直直线运动，不会出现卡滞或偏摆。

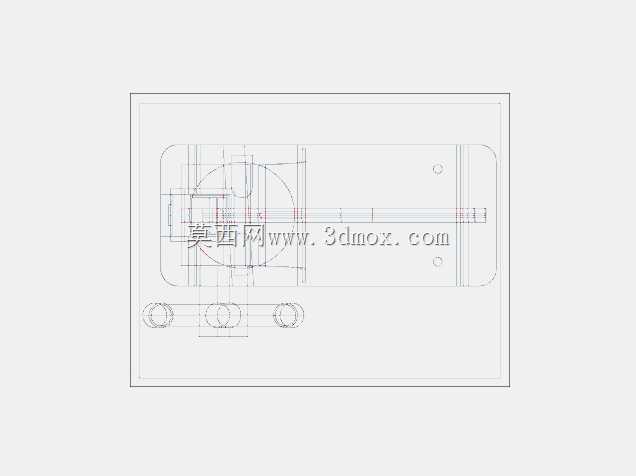

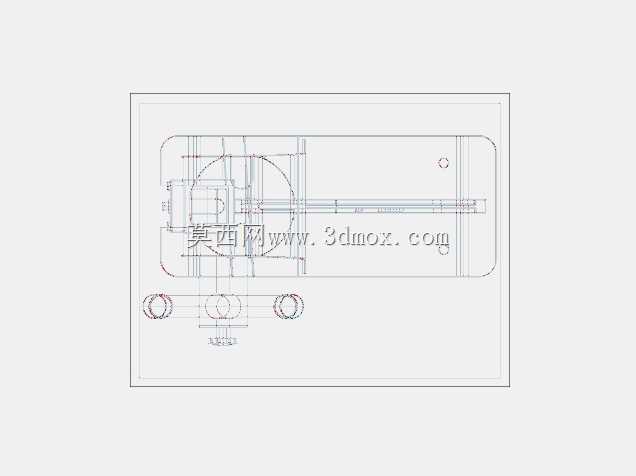

　　从安装边界来看，该设备整体为台式安装结构，底部底座的安装孔位按照通用工装台的T型槽间距设计，可直接固定在标准钳工台或定制工作台上，无需额外浇筑基础；整体占用台面尺寸约为长280mm、宽180mm，操作手柄展开后的最大回转半径为320mm，安装时需在设备左侧预留不小于350mm的操作空间，方便操作人员扳动手柄完成压装与回程动作；压头的最大行程为80mm，闭合状态下压头底面距离工作台面的最大开口高度为150mm，可适配总高度不超过140mm的工件压装需求，压头中心距离机架立面的水平距离为90mm，可放置直径不超过180mm的盘类零件进行压装。结构细节上，齿轮轴与机架的连接部位采用铜套作为滑动轴承，兼顾耐磨性与低成本维护需求，

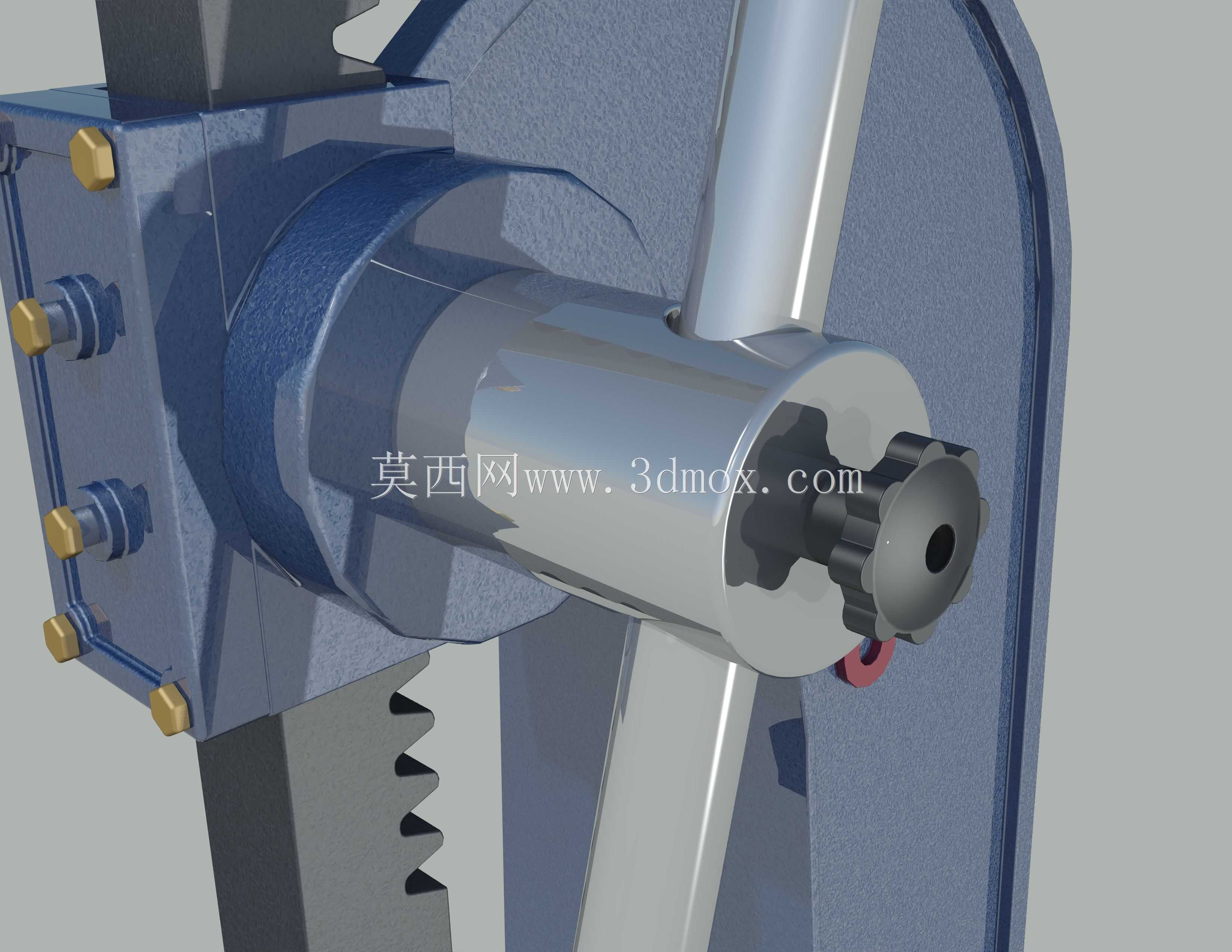

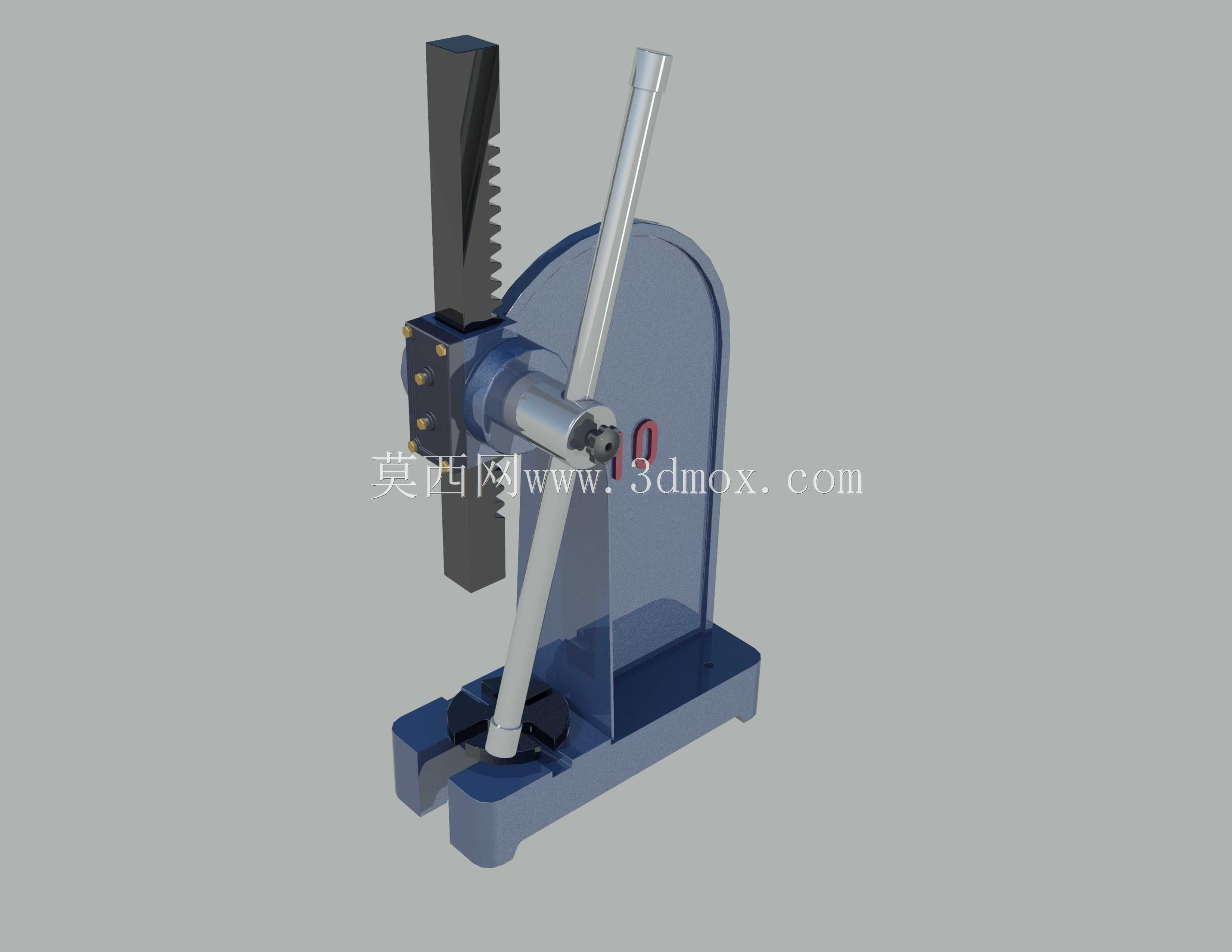

　　齿轮轴端部设置棘爪止回结构，压装过程中如果操作人员出现脱手情况，棘爪会卡住齿轮防止齿条突然回弹造成安全隐患，操作杆与齿轮轴的连接采用快拆结构，可根据操作空间需求调整手柄的安装角度，适配不同身高操作人员的使用习惯；底座的工作台面经过铣削加工，平面度公差控制在0.05mm以内，保证压装时工件的基准面水平，避免压装出现偏斜导致零件报废。实际使用中，该结构的压装行程可通过调整齿条上的限位挡块位置进行限定，针对固定行程的压装工序，可提前设置好下限位，避免压装过行程损坏工件，回程时依靠操作人员扳动手柄带动齿轮反转即可带动压头抬起，无需额外配置复位弹簧，减少了易损件的更换频率，日常维护仅需定期在齿轮齿条啮合面、齿轮轴铜套部位涂抹润滑脂，即可保证长期使用无卡滞。
