起重机吊钩滑轮组装配结构三维设计

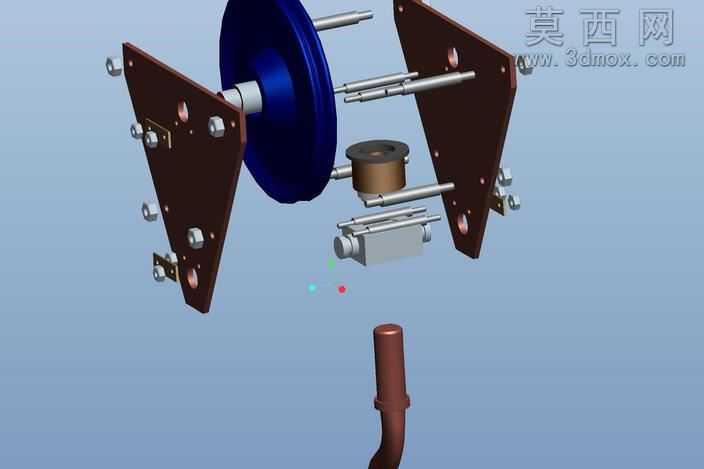

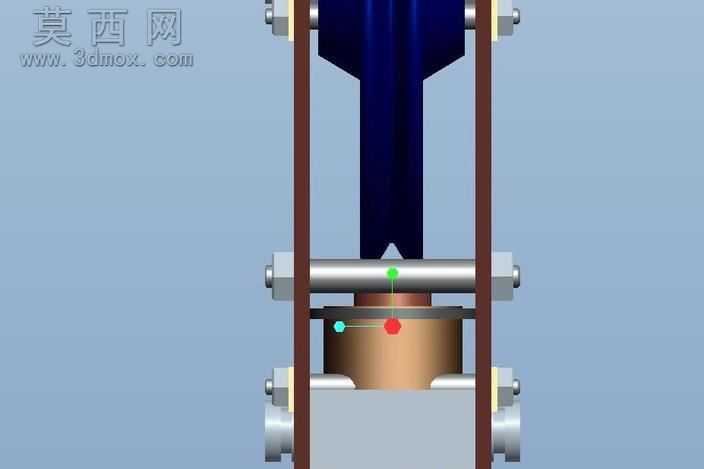

本作品为起重机吊钩滑轮组的三维装配模型，采用Pro/Engineer Wildfire软件完成全参数化建模，整体结构还原了起重吊具的核心功能组件。建模过程中首先对两侧三角形支撑板进行特征绘制，通过拉伸、切除命令完成板件上的轴孔、安装位结构，对板件边缘做倒角处理避免应力集中，材质赋予深棕色金属漆质感，还原钢板焊接支撑板的真实外观。中间的主滑轮采用旋转命令生成轮体基础结构，对轮槽做扫描切除处理，匹配钢丝绳的缠绕弧度，表面赋予深蓝色工程塑料包覆材质，还原滑轮耐磨层的视觉效果，滑轮与中心轴的配合位置做了轴肩限位结构，保证装配同轴度。滑轮轴、横向定位销轴均采用圆柱拉伸生成，表面赋予镀锌金属材质，轴端的固定螺栓、螺母采用标准件库调用后完成装配约束，还原紧固件的防松安装结构。下方的吊钩钩体采用扫描混合命令生成变径杆身与钩头结构，钩头处做了防脱挡板的安装位预留，表面赋予红棕色防锈漆材质，还原锻钢吊钩的热处理外观。滑轮组旁的小尺寸卷筒、接线盒组件也逐一完成建模，卷筒采用铜合金材质，接线盒采用灰色工程塑料材质，各组件之间按照实际装配关系添加同轴、面重合约束，可实现滑轮绕轴转动的运动仿真。设计过程中严格参照起重机械的设计规范，对各受力板件的厚度、轴径尺寸做了参数化关联，可根据额定起重量调整参数生成对应规格的吊具模型，整体装配无干涉，各零件的配合间隙符合实际加工装配要求，渲染阶段采用柔和的工业场景光源，清晰展现各组件的结构层次与材质差异，完整呈现了起重机吊钩滑轮组的机械构造与装配逻辑。
