空间桁架式框架结构受力分析建模方案

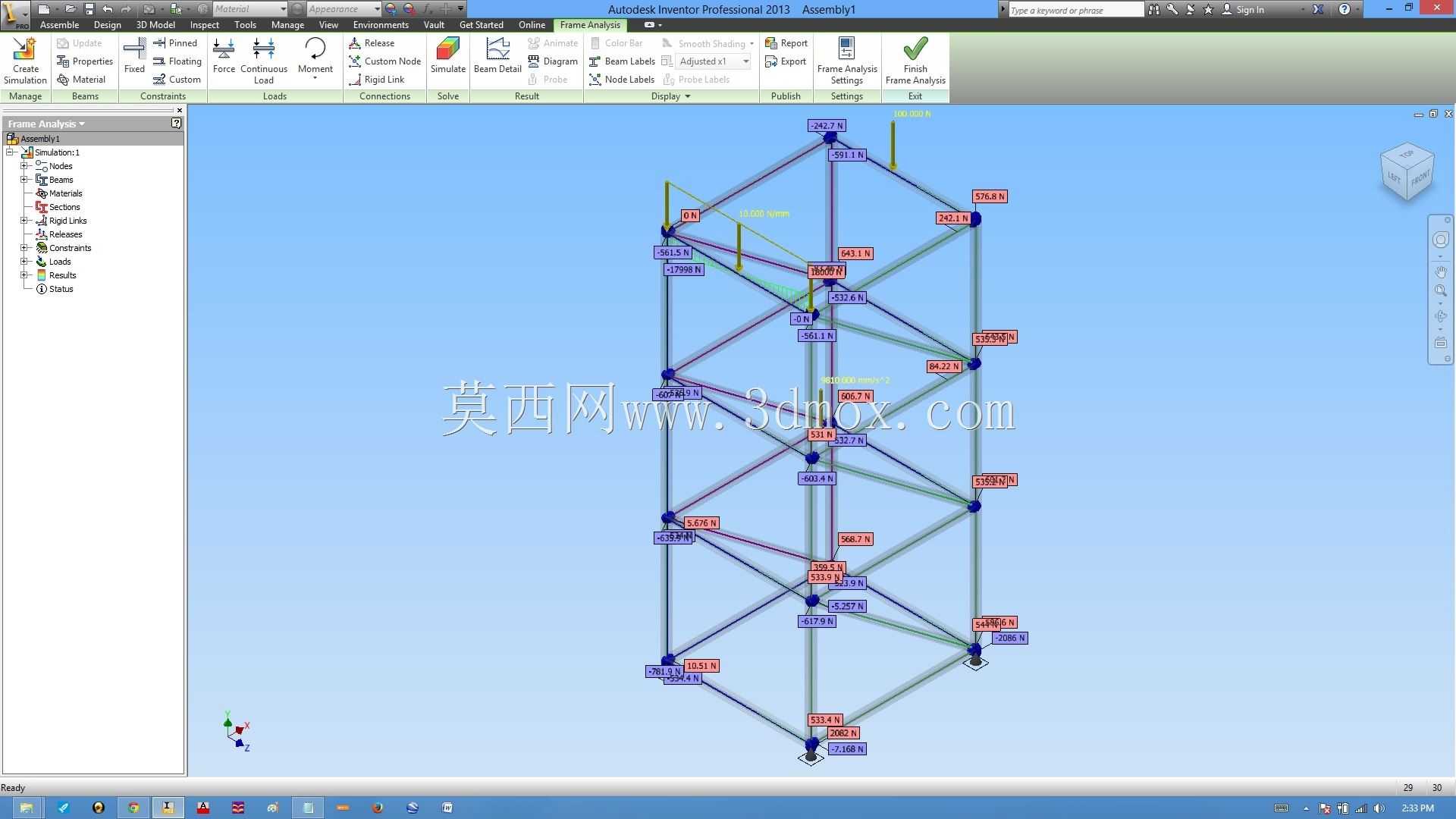

　　在工程结构设计领域，空间桁架框架的受力合理性直接决定了大跨度支撑、设备承载机架、特种作业支架的服役可靠性，这类结构常见于工业厂房屋面支撑、大型检测设备承载机架、临时施工承重架等场景，每一处杆件的受力分配、节点的连接刚度都需要经过严谨的力学校核，避免出现局部应力集中导致的结构失稳。这套框架结构的建模逻辑完全贴合实际工程分析流程，首先从节点坐标定位入手，所有杆件交汇节点的空间坐标都严格按照设计边界设定，确保每根杆件的长度、空间夹角与实际施工放样尺寸完全匹配，不会出现建模阶段的尺寸偏差导致后续分析结果失真。杆件选型上采用等截面型材作为基础承载单元，建模时预先考虑了不同位置杆件的受力差异，受拉压为主的腹杆、弦杆分别匹配对应的截面参数，

　　节点处采用刚性连接假设，同时预留了实际安装时的螺栓连接间隙边界，避免仿真模型与实际安装状态出现过大偏差。从结构布局来看，这套三维框架采用正多边形截面的空间桁架形式，竖向弦杆沿周向均匀布置，斜向腹杆按照受力最优的角度交叉布置，水平腹杆沿竖向等间距设置，将整体结构划分为多个标准受力单元，既保证了整体结构的抗侧移刚度，又能最大化降低结构自重，减少材料冗余。在建模过程中，每根杆件的端点都与对应节点做了完全耦合约束，避免分析时出现杆件与节点脱离的计算错误，同时在模型中预先标记了所有受力加载点、约束固定点的位置，方便后续直接施加载荷与边界条件，不需要重复进行点位拾取。考虑到实际安装场景，模型底部的固定节点预留了与基础预埋件连接的安装孔位边界，

　　顶部的承载节点预留了与上部设备连接的接口尺寸，所有杆件之间的连接节点都做了倒角过渡处理，避免应力集中导致的节点疲劳破坏。在结构受力传递逻辑上，竖向载荷通过顶部承载节点传递给上层水平腹杆，再通过斜向腹杆分流到各根竖向弦杆，最终传递到底部基础，水平方向的载荷则通过交叉布置的斜腹杆形成的抗侧力体系抵消，保证结构在多向载荷作用下都能保持稳定。建模时还特意区分了主承载杆件与辅助连接杆件的参数，主承载杆件的截面尺寸更大，材料强度等级更高，辅助杆件主要起到维持结构几何形态、减少主杆件长细比的作用，避免长杆件出现失稳屈曲。整个模型的几何尺寸完全按照常规工业承载框架的常用规格设定，整体高度、截面直径都适配多数中小型设备承载架的安装空间要求，不需要做过多的尺寸调整就能直接应用到类似场景的结构设计中，节点处的连接形式也参考了标准桁架节点的设计规范，方便后续直接导出工程图进行加工制造。
