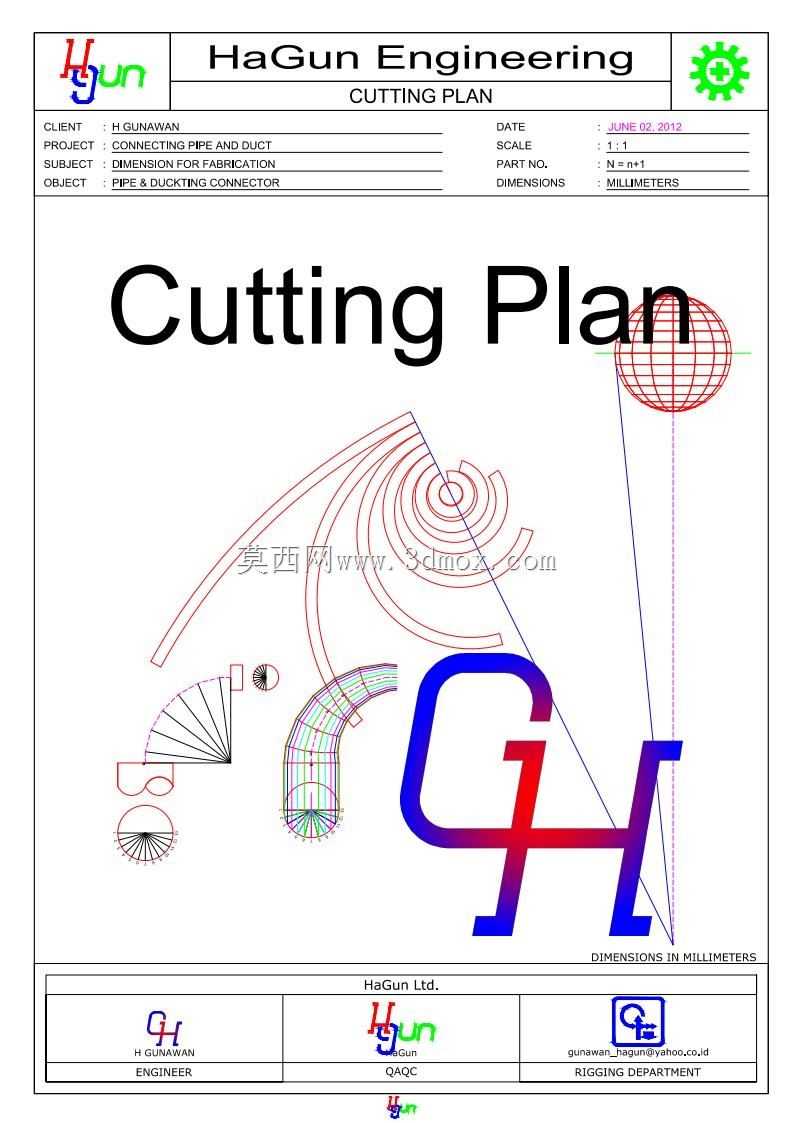

管道风管切割平面施工排布设计

　　在工业厂房机电安装、暖通系统布设、工艺管路架设的现场作业环节，管道与风管的切割下料精度直接决定后续拼装效率、管路密封性能以及整体排布的美观度，这套切割平面设计正是针对现场下料环节的核心技术参考。不同于常规三维管路建模仅关注空间走向的设计逻辑，这套平面排布方案从钣金展开、切割余量预留、接口匹配三个核心维度出发，将空间中交错排布的圆形管道、矩形风管、异形转接段全部拆解为平面可下料的轮廓线，现场作业人员无需额外进行空间投影换算，直接参照平面标注的轮廓线即可完成板材划线、切割作业，能大幅降低现场放样的误差率。从设计逻辑来看，方案中针对不同曲率的弯管段，分别绘制了等分展开线，每一段圆弧的等分点都对应实际卷管、折边作业的定位基准，

　　避免了常规放样中因圆弧等分不均导致的弯管扭曲、接口错边问题；针对管道与风管的接驳位置，平面中单独标注了相贯线的切割轮廓，作业时无需二次修磨接口，就能保证管路对接时的贴合度，减少密封填料的填充量，降低后期管路漏风、漏液的隐患。在安装边界的考量上，平面方案中预留了管路支吊架的安装空位，所有切割轮廓都避开了支吊架的焊接点位，同时针对不同管径的管路衔接，设计了渐变过渡段的平面展开图，过渡段的斜边角度完全匹配现场管路的坡度要求，不会出现管路变径处积水、风阻过大的问题。实际应用场景中，这套平面设计既可以用于车间预制阶段的批量下料，也能在现场改造作业中作为单管切割的直接依据，尤其是在空间局促的管线井、设备夹层内作业时，

　　提前通过平面排布确认每一段管段的切割尺寸，能避免现场反复裁管、接长的无效作业，同时所有切割轮廓都标注了弯折余量，卷板、折边作业时无需额外计算材料损耗，能将管材、板材的利用率提升10%以上。针对异形三通、偏心变径这类常规放样难度较大的构件，平面方案中直接给出了完整的展开轮廓，包括接口处的翻边余量都做了明确标注，作业人员按照轮廓切割后，直接弯折、咬合就能完成构件制作，不需要借助复杂的放样计算工具，对现场作业人员的技能要求更低，也能保证不同批次制作的构件具备互换性，后期运维更换时无需重新测绘尺寸。
