二维框架结构受力仿真分析模型

　　在工程结构设计领域，二维框架的受力校核是前期方案验证的核心环节，这类分析模型主要服务于厂房桁架、设备支撑钢架、小型管廊支架等场景的前期设计验证，能够在实体加工前完成结构受力的全工况模拟，避免后期因结构强度不足出现变形、垮塌等工程问题。从实际工程应用来看，这类框架分析模型需要先完成杆件截面的参数化定义，根据实际选用的型钢规格设置对应截面属性，同时匹配材料的弹性模量、泊松比、屈服强度等力学参数，确保仿真结果和实际受力状态的偏差控制在工程允许范围内。设计过程中需要先梳理框架的约束边界，比如底部支座的固定铰约束位置、侧向支撑的约束自由度，再对应加载实际工况下的载荷，包括框架自重、上部设备的静载荷、风载或者设备运行带来的动载荷折算值，

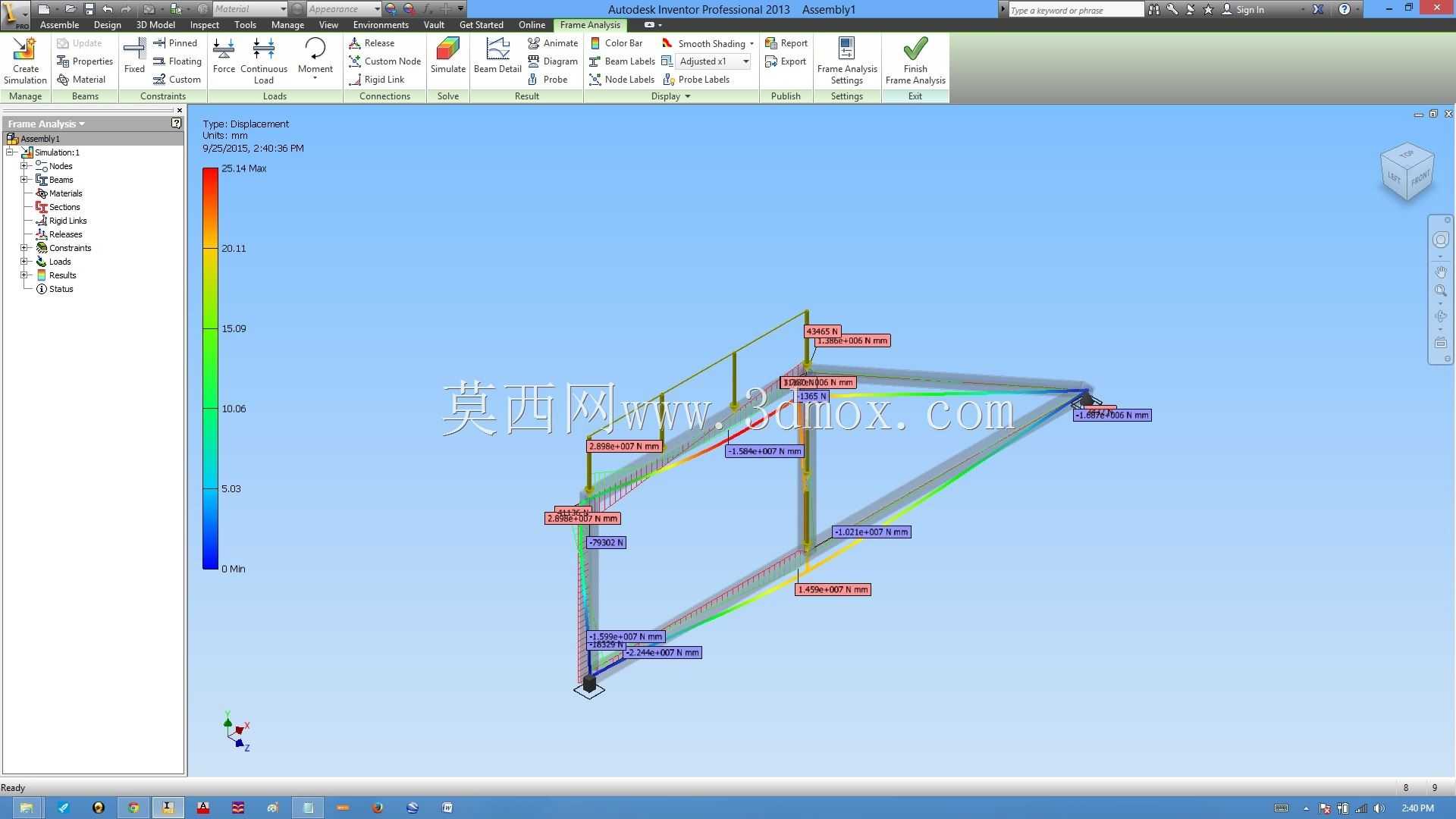

　　通过有限元求解得到各杆件的应力分布、节点位移量、失稳临界载荷等核心参数。从模型呈现的应力云图可以看到，不同颜色的色带对应不同区间的应力值，设计人员可以快速识别应力集中的节点位置，对高应力区域的杆件进行截面加厚或者节点加强处理，同时对低应力区域的杆件进行截面优化，在满足结构强度、刚度要求的前提下尽可能降低整体结构的自重，减少材料浪费。这类二维框架分析模型的建模过程需要严格匹配实际安装边界，比如支座的安装孔位间距、杆件之间的焊接节点位置、外接设备的安装点位都要和实际施工图纸保持一致，避免因模型边界和实际工况不符导致仿真结果失真。在实际工程落地中，这类分析结果可以直接作为框架结构加工的设计依据，

　　不需要再额外制作等比例物理样机进行破坏性试验，能够大幅缩短结构设计的周期，降低前期验证的成本，同时也能提前预判结构在极限载荷下的失效位置，在设计阶段就完成针对性的结构补强，提升整体框架的运行可靠性。对于结构设计从业者来说，这类框架分析模型的建模逻辑可以复用到各类杆系结构的仿真计算中，只需要调整杆件参数、约束条件和载荷数值，就能快速完成不同场景下的框架结构受力校核，不需要每次都从零开始搭建仿真流程。
