大承载双立柱式重载支撑框架结构

　　该支撑框架主要面向大吨位物料静置、重型设备临时架设、工业生产线重载工位承载等场景设计，可在重型工件装配、大型部件检测、重载物料暂存等工况下作为独立承载结构使用，无需额外依附厂房建筑结构即可完成25吨以上载荷的稳定支撑。整体采用双立柱加横向承载梁的对称式布局，立柱底部设置带安装孔的方形地脚板，可通过膨胀螺栓或化学锚栓与混凝土地面完成刚性固定，地脚板与立柱之间设置三角加强筋板，抵消立柱受载时产生的根部弯矩，避免立柱根部出现应力集中导致的结构变形。横向承载梁采用箱型截面型钢焊接成型，相比同重量的H型钢截面具备更高的抗扭刚度与抗弯承载力，梁体与立柱连接位置采用双侧贴板焊接加螺栓锁紧的复合连接形式，既保证焊接结构的整体性，

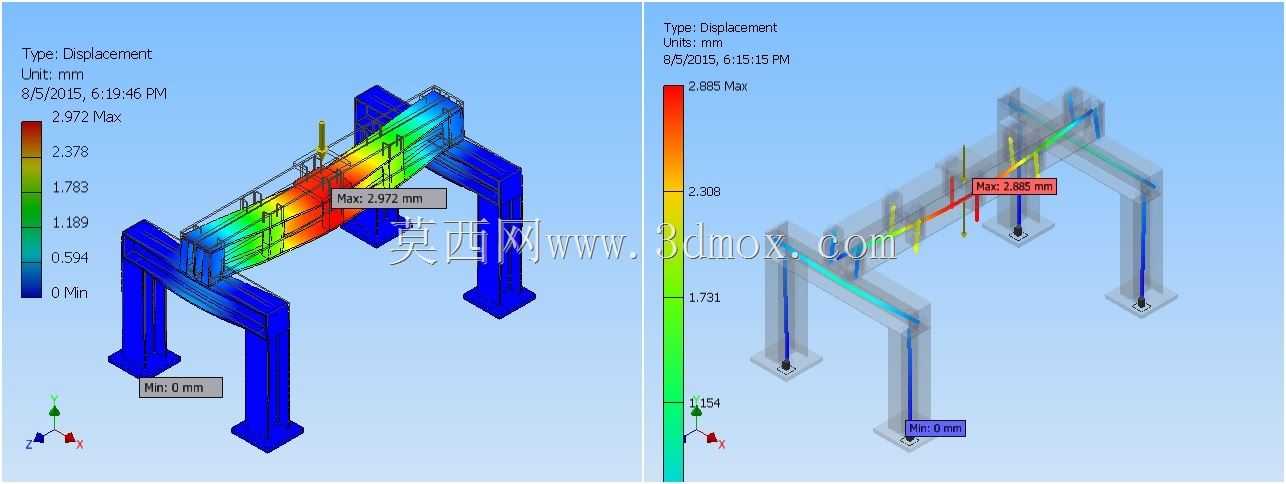

　　又通过螺栓预紧力抵消连接位置的交变剪切应力，适配长期静载或小幅动载的使用需求。设计阶段通过有限元位移仿真对结构受力状态进行验证，满载荷工况下梁体最大位移量控制在3mm以内，立柱整体倾斜量不超过0.5mm/m，完全满足重载工况下的结构刚度要求，不会因结构变形影响被支撑设备的安装精度或工件放置稳定性。安装边界方面，双立柱外侧间距可根据现场场地条件适配调整，地脚板安装孔位预留足够的位置公差，允许现场安装时存在±10mm的位置偏差，降低现场基础施工的精度要求；框架整体高度可根据实际使用需求在标准段基础上进行加高或截短，适配不同高度的承载作业需求。结构所有外露棱边均做倒角处理，避免安装作业过程中出现磕碰划伤，

　　所有焊接位置均做满焊处理后打磨平整，去除焊渣与焊接应力，表面可根据使用环境做喷漆或镀锌防腐处理，适配车间、户外堆场等不同使用场景的防腐要求。横向承载梁上表面预留标准化的T型槽安装位，可直接搭配压板、夹具对被支撑工件或设备进行锁紧固定，无需额外在梁体上钻孔焊接，方便用户根据实际承载需求灵活调整固定位置。
