列管式蒸汽换热冷凝成套装置结构

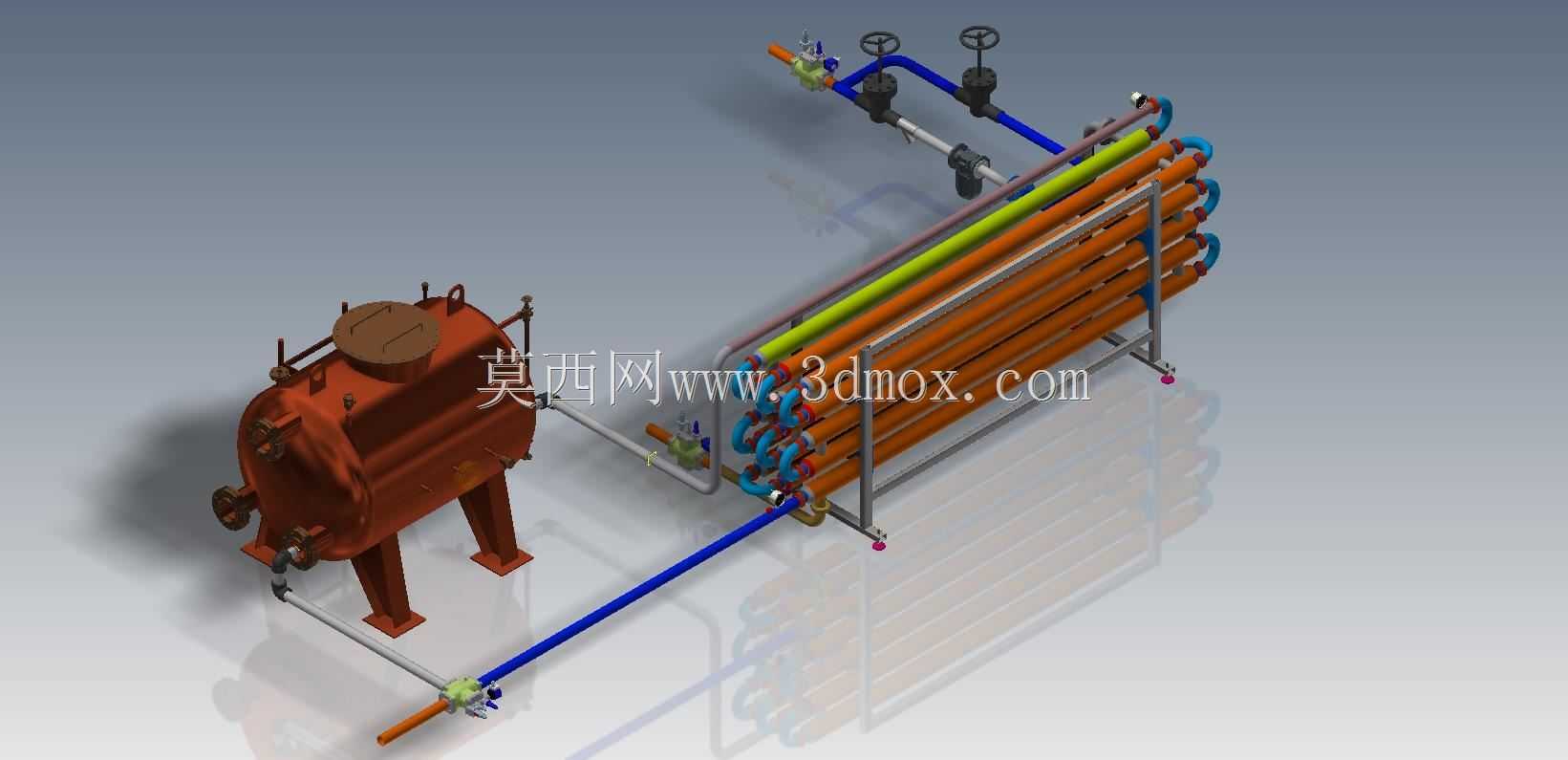

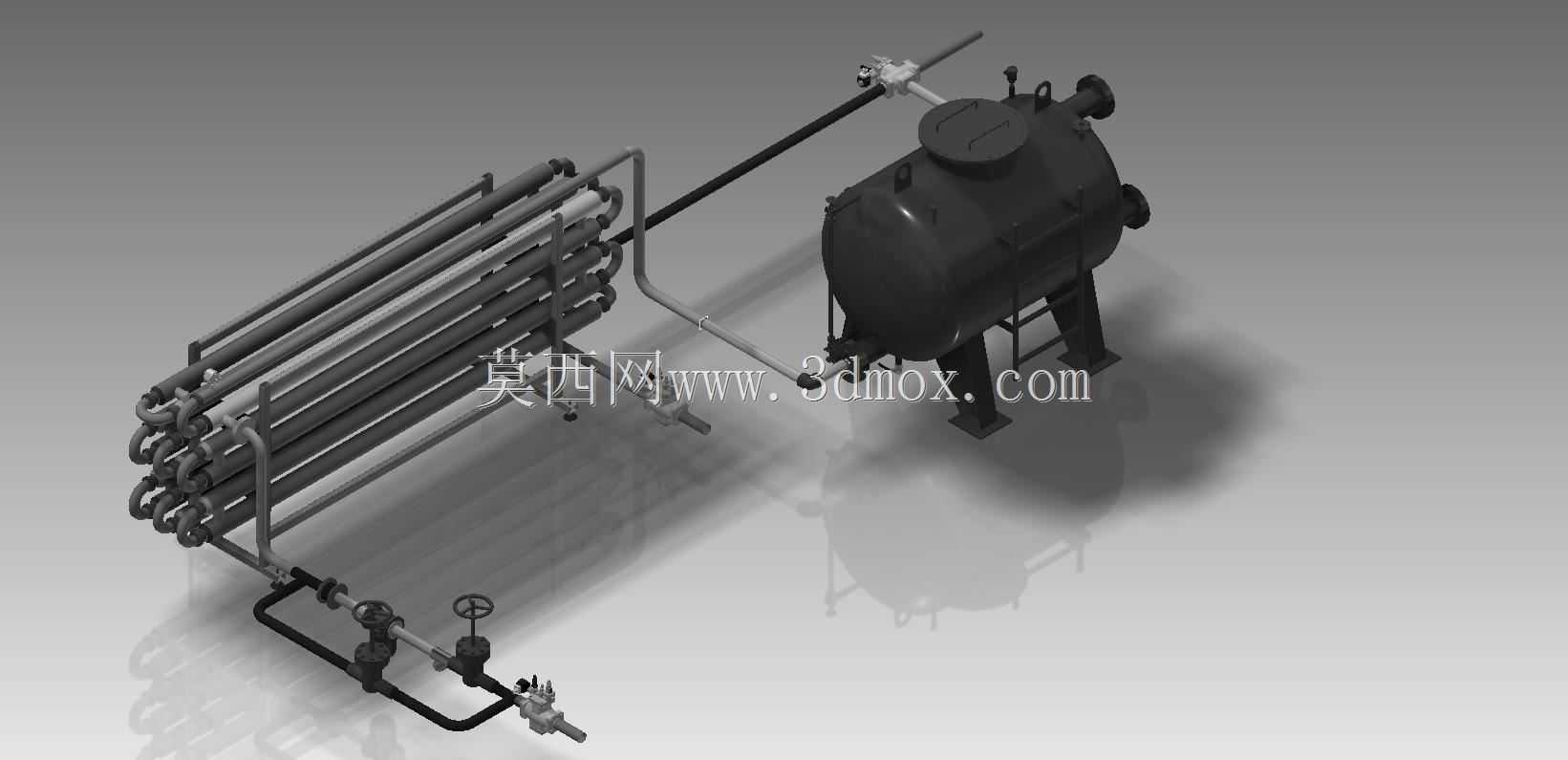

　　这套装置的三维结构完整还原了工业现场列管式蒸汽换热系统的实际布置，核心由卧式承压储液罐体、多回程列管换热管束、工艺管路及手动控制阀组构成，在食品加工、化工提纯、集中供热换热站、制药浓缩等场景中承担蒸汽冷凝、余热回收、介质换热的核心作用。从结构设计逻辑来看，列管管束采用多排平行排布的回程结构，通过管程与壳程的介质流动实现热量交换，管束端部的弯管连接结构经过曲率优化，既保证介质流动的压损控制在合理区间，也避免直角弯头带来的介质冲蚀问题，管束底部设置的支撑框架采用型钢焊接结构，预留了与基础预埋板连接的螺栓孔位，安装时可根据现场地面平整度调整垫铁高度，保证管束水平度偏差不超过千分之一，避免因倾斜导致的换热管内积液、水击等问题。

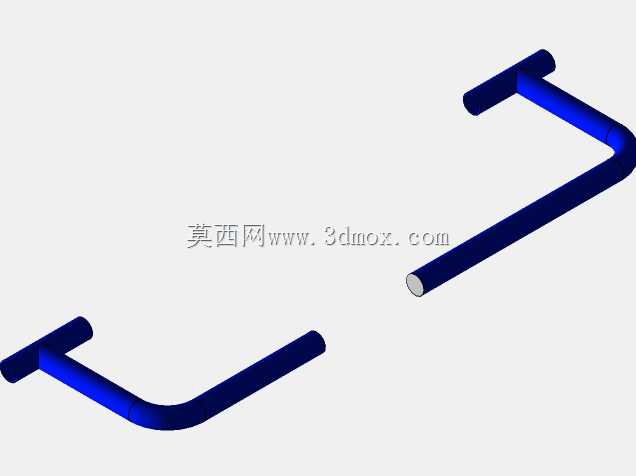

　　卧式罐体作为冷凝液收集与汽水分离的核心部件，采用支腿式支撑结构，罐体顶部设置的人孔结构方便后期检修清理内部结垢，侧面的接管分别对接换热管束的蒸汽出口、冷凝液排放口、不凝气排空口，接管位置的标高经过匹配计算，保证冷凝液可以依靠重力自流进入罐体，无需额外增设动力输送装置。管路上配置的手动闸阀、截止阀分别承担管路通断、流量调节的作用，阀组的安装位置预留了足够的操作空间，手柄操作半径内无结构干涉，方便现场操作人员手动调节工况。整套装置的安装边界需要考虑管束抽出检修的空间，在列管管束的端部预留至少1.2倍管束长度的抽管作业区，罐体周边预留不小于0.8米的巡检通道，管路的架空高度满足现场通行要求，最低处距离操作地面不小于2.2米。

　　建模过程中对所有法兰连接面、阀门密封面、焊缝位置都做了结构还原，可直接用于装置的布置方案校验、管路应力分析的基础模型，也可作为换热站设计的参考样例，帮助设计人员快速完成同类型装置的结构适配与方案调整，避免在管路对接、支撑位置设置上出现干涉问题。
