锅炉面板式过热器更换结构三维设计

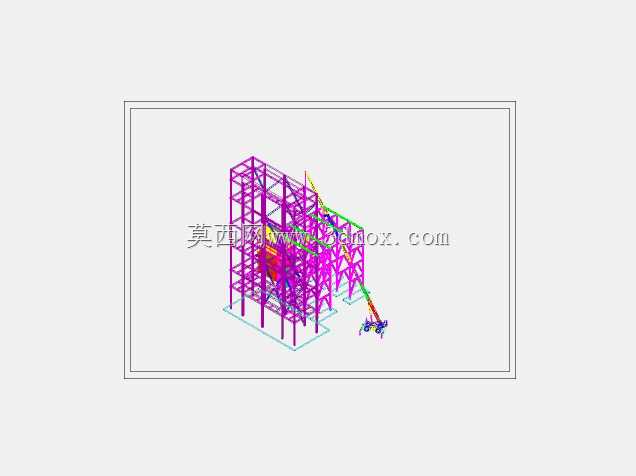

　　在燃煤电站、工业自备电厂的锅炉检修与技改场景中，面板式过热器作为炉膛上部承接高温烟气换热、提升蒸汽参数的核心受热部件，其更换作业的结构匹配度直接决定后续机组运行的热效率与运行稳定性。这套三维结构完整还原了待更换面板式过热器的管排排布、支撑框架、连接吊点以及现场对接的附属管路结构，可直接用于检修前的施工模拟、吊装路径校核以及备件预制的尺寸核对。从结构设计逻辑来看，整套过热器采用模块化框架承载设计，外围的型钢支撑框架沿管排长度方向等距设置横向拉结筋，既能够抵消管内高温蒸汽带来的轴向热膨胀推力，也可避免烟气长期冲刷造成的管排晃动变形，管屏之间预留的均匀间隙既保证烟气流速处于合理区间，减少管壁磨损速率，也为后期检修的管壁测厚、

　　缺陷焊补留出足够操作空间。设计过程中充分考虑了现场安装的边界条件，框架底部的定位支座与原有锅炉钢架的预留安装位完全匹配，吊点位置按照模块重心对称布置，可直接适配现场常用的起重吊装索具，无需额外制作临时吊具。管排的进出口集箱连接端预留了标准焊接坡口，对接位置避开了钢架的遮挡区域，现场施焊时无需额外切割原有结构，能够大幅缩短停机更换的作业周期。从外形尺寸来看，整套模块的宽度适配锅炉炉膛上部的横向安装间距，高度方向避开了上部顶棚管与下部水冷壁的干涉区域，管排的弯曲弧度完全匹配原有烟气流通通道的走向，不会改变炉膛内原有的烟气流场分布，避免因结构改动造成的局部热偏差。支撑框架的型钢选型兼顾了结构强度与减重需求，

　　在满足长期高温承载要求的前提下尽可能降低模块整体重量，降低吊装作业的载荷要求。整套结构还包含了与过热器配套的疏水、取样小管路的排布走向，所有附属管路均沿主框架侧面的固定支架敷设，避免与现场其他管线产生交叉干涉，安装完成后无需额外调整管线位置。对于从事锅炉检修、热力设备设计的技术人员而言，这套结构可直接用于施工方案的可视化交底，让现场作业人员清晰掌握模块的吊装顺序、对接位置以及安装过程中的注意要点，减少因二维图纸识图偏差造成的安装错位问题，也可作为同类型锅炉过热器技改设计的参考蓝本，通过调整管排数量、框架尺寸快速适配不同容量等级的锅炉改造需求。
