多工况越野起重作业设备结构设计

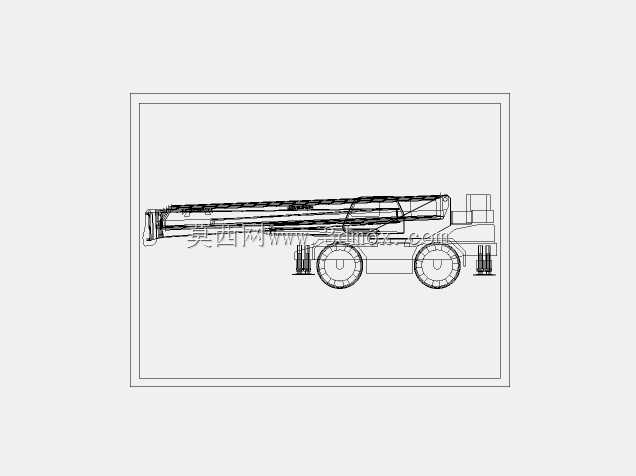

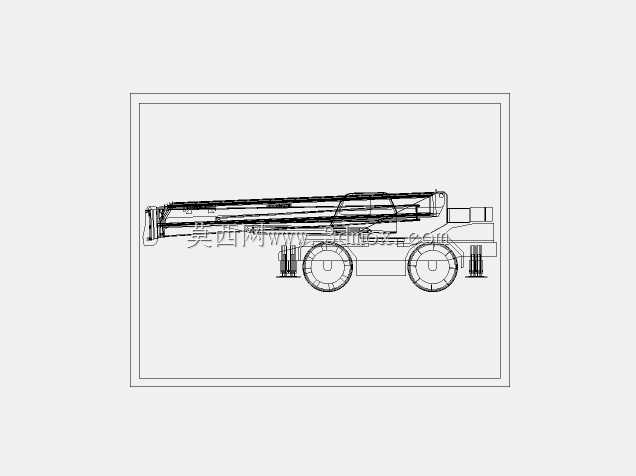

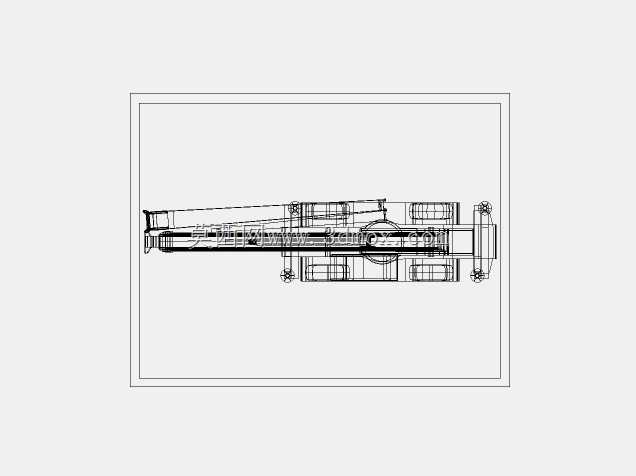

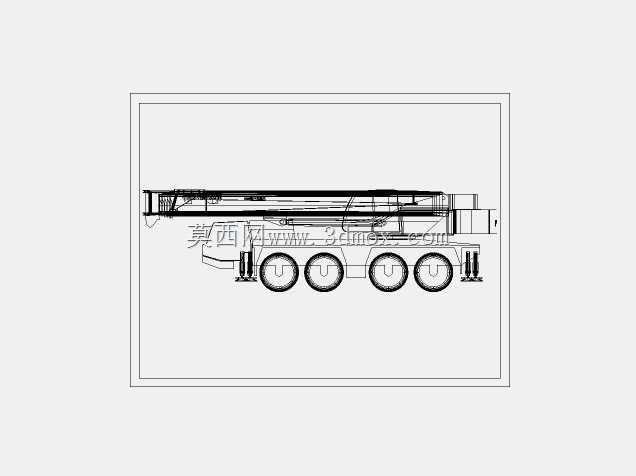

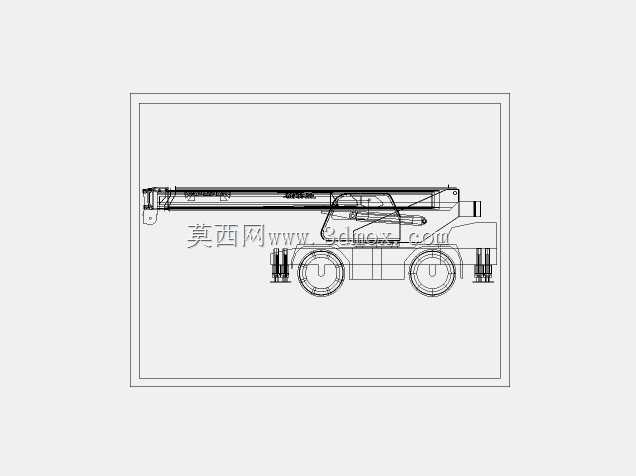

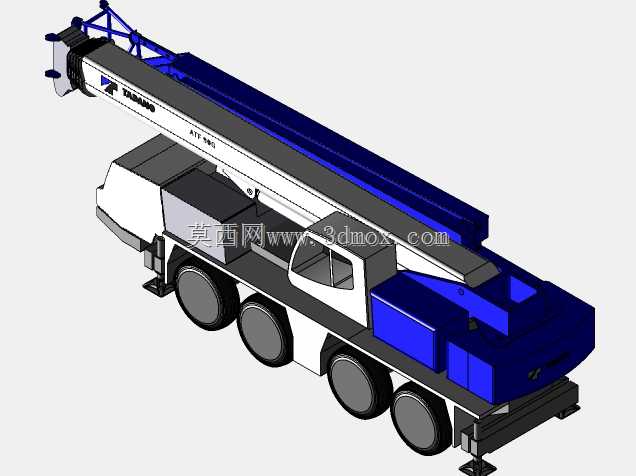

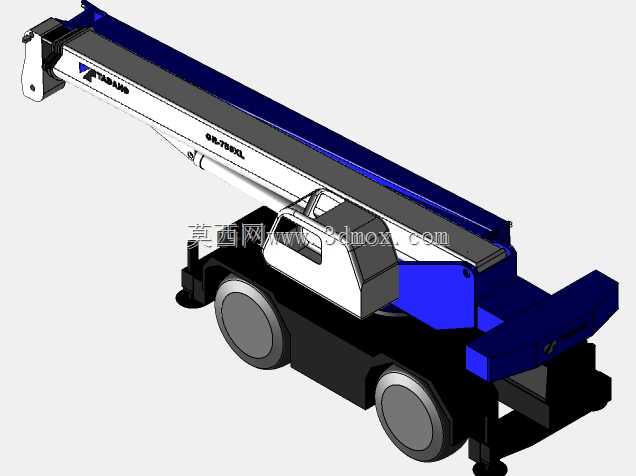

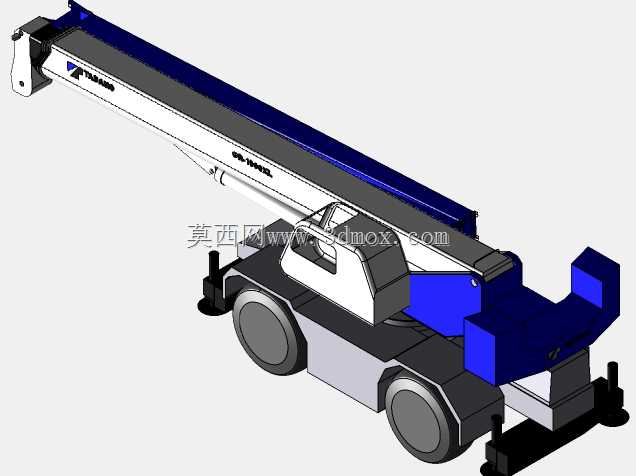

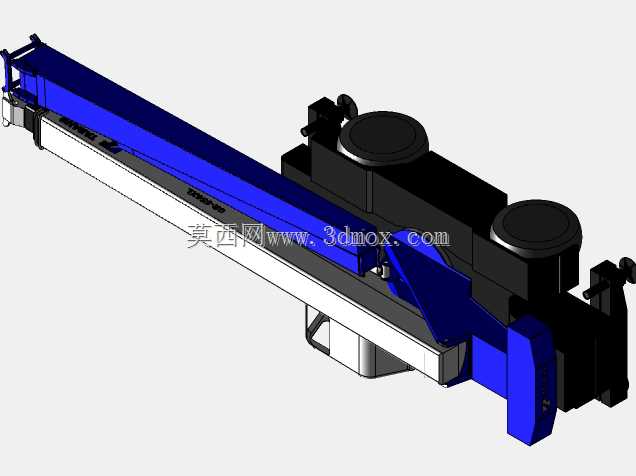

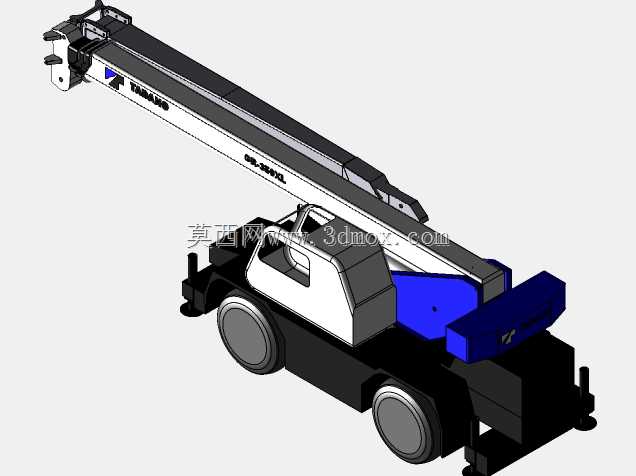

　　在野外油气田场站检修、山地风电设备吊装、林区输电线路架设这类无硬化铺装路面的作业场景中，常规轮式起重机往往受限于通过性不足、支腿展开场地要求高，难以快速抵达作业点位完成吊装任务，这类场景下适配非铺装路面的越野起重设备，是工程推进中不可或缺的核心作业装备。这套三维结构完整还原了越野起重机的全系统布局，从行走底盘到上车起重作业部分的连接逻辑，每一处结构的装配关系都做了精细化呈现，能清晰看到底盘的多桥驱动布局、悬架的行程预留设计，这类设计是为了在坑洼、泥泞甚至有一定坡度的非硬化路面通行时，保证车轮始终有足够附着力，避免出现打滑、托底的通行故障。上车部分的伸缩臂架采用了多节嵌套的结构设计，每节臂的滑块限位位置、

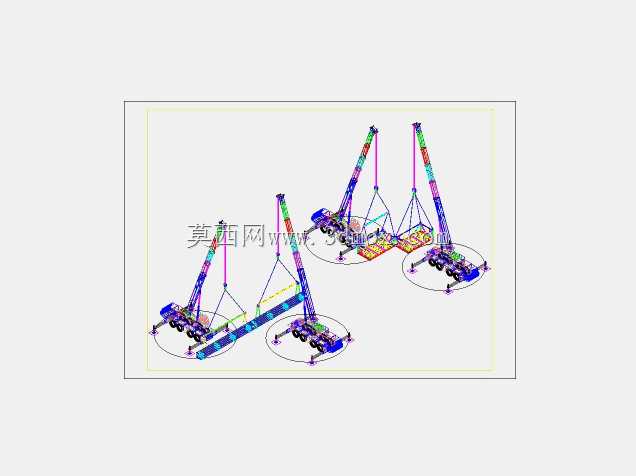

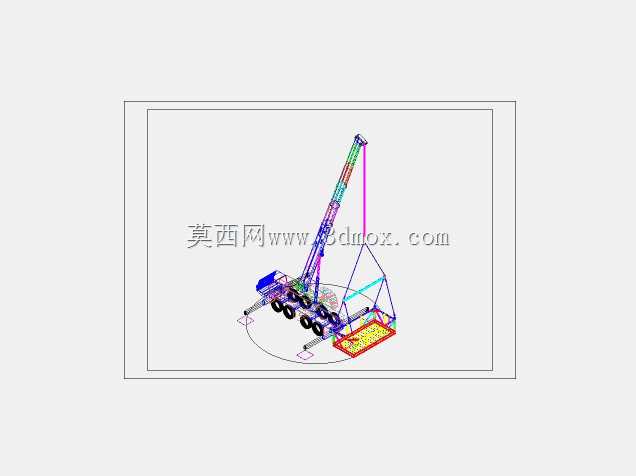

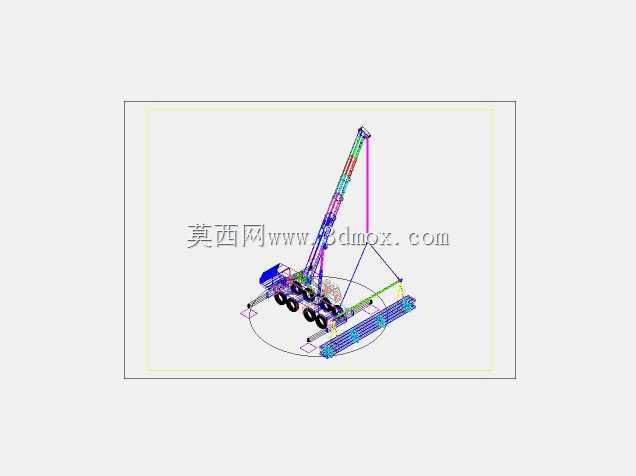

　　变幅油缸的铰接点位都做了准确还原，臂架截面采用了渐变式的箱型结构，从根部到臂头截面尺寸逐步收窄，既保证了臂架在大伸距、大吊重工况下的抗弯抗扭刚度，又尽可能控制了臂架自身重量，降低上车回转部分的转动惯量，提升回转动作的平稳性。支腿系统采用了H型与辐射式结合的展开结构，每个支腿都带有独立的伸缩油缸与垂直支脚盘，作业时可根据现场地面的平整度、承载能力单独调整每个支腿的伸出长度与支撑高度，支腿展开后的跨距覆盖范围经过匹配计算，能在不同吊重、不同作业幅度下保证整机的抗倾覆稳定性，支脚盘的尺寸设计也考虑了软地面的压强分散需求，避免作业时出现支腿沉陷的安全隐患。回转支承部分连接底盘与上车作业平台，结构中还原了回转支承的安装定位止口、

　　回转驱动的减速机构安装位置，能清晰看到液压管路的排布走向，从底盘的液压泵站到上车的变幅、伸缩、卷扬机构的管路预留了足够的回转活动余量，避免回转作业时出现管路拉扯、磨损的问题。设计过程中充分考虑了不同作业场景的边界限制，整机的通行宽度控制在常规工程运输车辆的限界范围内，可直接通过等级公路转场，无需额外拆解运输；作业时的最小支腿展开宽度适配狭窄山地作业面的空间限制，最大展开跨距则能满足大吨位吊装时的稳定性要求，臂架的最大仰角、最小作业幅度、最大起升高度的参数匹配，覆盖了从地面设备吊装到高处构件安装的全工况作业需求。卷扬机构的布置位置做了重心优化，尽可能靠近回转中心位置，降低不同臂架角度下的整机重心偏移量，提升不同作业姿态下的整机稳定性，操作室的安装位置预留了足够的视野角度，能让操作人员清晰观察到吊装点位与臂架作业状态，减少作业中的视觉盲区。
