崎岖地形烟囱提升作业装置结构设计

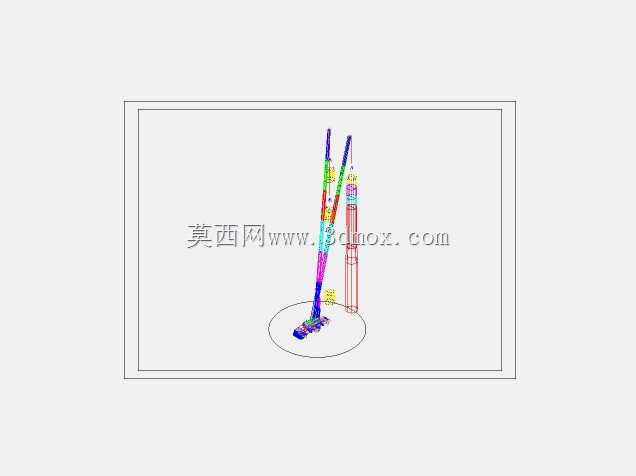

　　在山地、丘陵等非平整施工区域开展烟囱类高耸构筑物的安装、检修作业时，常规垂直提升设备往往受限于地面平整度不足、作业空间狭窄、支撑基础难以找平的问题，无法稳定开展垂直输送作业，这套针对崎岖地形适配的烟囱提升装置，正是为解决这类特殊工况的作业痛点完成的结构设计。整套装置采用可自适应调平的底盘支撑结构，底部设置多组可独立伸缩的支撑支腿，单支腿伸缩行程可覆盖0到600毫米的高度差，能够在坡度不超过15度的起伏地面快速完成调平固定，支腿末端配置防滑承载盘，单盘接地比压控制在0.08MPa以内，无需额外浇筑混凝土基础即可在压实的土石地面完成架设，大幅缩减野外施工的前期准备周期。装置的主体提升臂采用分段式桁架结构，单节臂长1.2米，

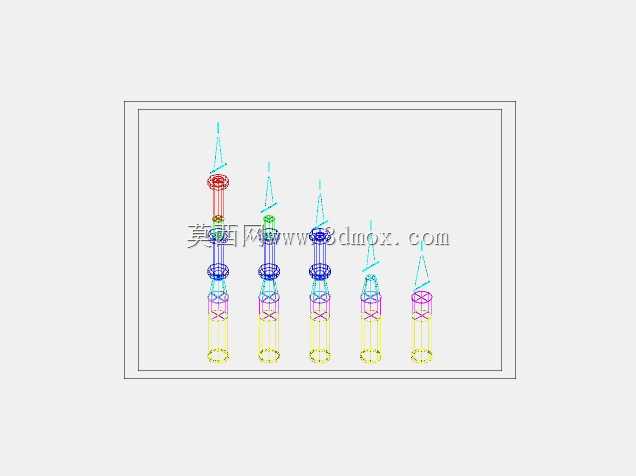

　　可根据烟囱实际作业高度拼接组合，最大作业高度可覆盖24米以内的中小型烟囱施工需求，臂架截面采用三角形桁架构型，在保证整体结构抗扭刚度的同时，将臂架自身重量控制在1.2吨以内，降低底盘承载负荷的同时，也便于零散部件的山地转运。提升机构沿臂架导轨布置，采用链轮链条配合导向滚轮的传动形式，导向滚轮与导轨间隙控制在2毫米以内，避免提升过程中载物平台出现横向摆动，载物平台额定承载能力为300千克，可同时承载2名作业人员及配套的焊接、砌筑工具，平台周边设置1.2米高的防护栏及工具防掉落围挡，作业时平台升降速度控制在0.3米每秒，兼顾作业效率与运行平稳性。设计过程中针对崎岖地形的受力特性做了专项优化，

　　底盘与臂架的连接位置设置双轴倾角传感器联动的液压锁止机构，当整机倾斜角度超过3度时会自动锁止提升动作并触发预警，避免侧翻风险；臂架与烟囱主体之间每隔3米设置一组可调节的附墙支撑连杆，连杆长度可在0.5米到1.2米之间调节，能够适配不同外径的混凝土或钢制烟囱，附墙点采用抱箍式连接结构，无需在烟囱壁上打孔预埋，不会对构筑物本体造成结构损伤。整套装置的安装边界控制在6米×4米的矩形区域内，作业时仅需清理出该范围内的浮石、杂草即可完成架设，相较于传统的脚手架搭设作业方案，能够减少70%以上的前期架设工作量，尤其适合零散分布的山区小型烟囱新建、防腐维护、破损修复等作业场景。结构建模过程中对各受力节点做了有限元校核，在额定载荷加1.

　　25倍动载系数的工况下，臂架最大变形量不超过臂长的1/1000，各连接销轴、焊缝的安全系数均满足起重设备设计规范要求，底盘的配重块采用分体式设计，单块配重重量不超过50千克，可通过人力搬运完成组装，无需额外调用大型吊装设备配合进场，进一步适配山区交通不便的作业条件。
