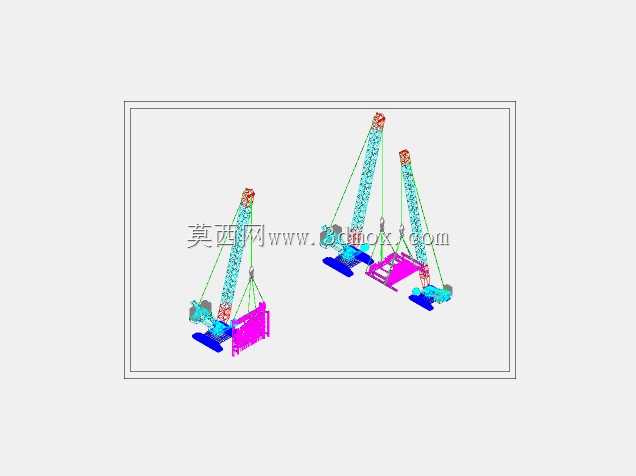

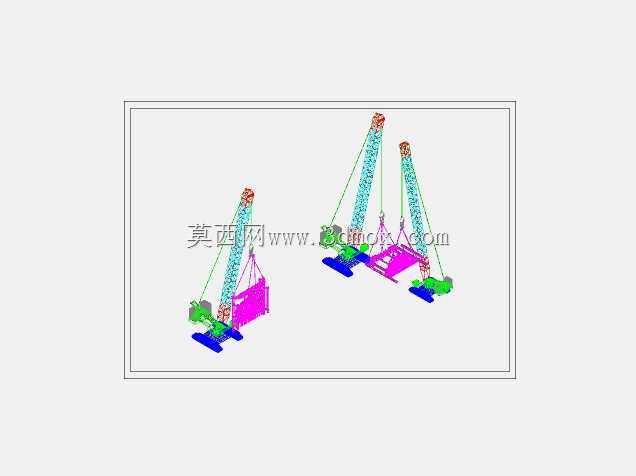

驳船作业用双侧导管架吊装装载设备结构

　　这套吊装结构主要服务于港口与近岸水域的船舶转驳作业场景，针对停靠在码头西侧的中小型作业船舶，完成导管架类重型构件向驳船的转载工序，解决码头前沿直接吊装覆盖范围不足、驳船靠泊位置受限的作业痛点。整套设备采用对称双吊臂布局，两组独立的吊装单元分别对应驳船甲板的两侧装载位，作业时可同步起吊也可单组独立动作，适配不同重量、不同尺寸的导管架构件装载需求。从结构设计逻辑来看，吊臂主体采用桁架式格构结构，在保证整体抗弯、抗扭刚度的前提下，尽可能降低吊臂自身重量，减少起重载荷的无效损耗，吊臂底部设置可滑移的基座结构，可沿驳船甲板预设的轨道做横向位置调整，适配不同宽度的导管架挂载需求，基座与甲板之间设置锁止结构，吊装作业时可完全固定位置，

　　避免吊臂受侧向载荷出现滑移偏移。吊点部分采用可调式吊索连接结构，每组吊臂配置多根独立的高强度吊索，吊索末端设置快换式吊具，可根据导管架的吊点位置快速调整吊索长度与挂载点，保证起吊过程中导管架始终保持水平姿态，避免构件倾斜碰撞吊臂或者驳船舷侧。设备的安装边界充分考虑驳船的甲板承载能力，两组吊臂基座的间距设置预留了足够的导管架落位空间，吊臂的最大仰角与作业半径经过匹配计算，可覆盖从码头侧船舶到驳船甲板全范围的吊装路径，作业时不会与驳船的上层建筑、系缆桩等固定结构产生干涉。在实际作业流程中，这套吊装结构可预先固定在驳船甲板上，待驳船靠泊到指定位置后，吊臂转向码头侧的待装船舶，挂接导管架吊点后缓慢起升，待构件完全脱离船舶甲板后，

　　吊臂带载回转至驳船甲板上方，缓慢下放构件完成装载，整套作业流程不需要额外配置大型浮吊，降低了近岸转驳作业的设备投入成本，也减少了多设备协同作业的指挥难度。结构细节上，吊臂的弦杆与腹杆连接节点采用加强板焊接处理，对应吊索挂载的吊点位置做了局部加厚，应对长期反复起吊的交变载荷，基座部分设置了缓冲垫，减少起吊瞬间的冲击载荷对驳船甲板结构的影响，吊臂上还设置了爬梯与检修平台，方便日常对吊臂顶部的滑轮组、吊索固定端做定期检查维护。
