电厂汽包更换作业配套工装结构设计

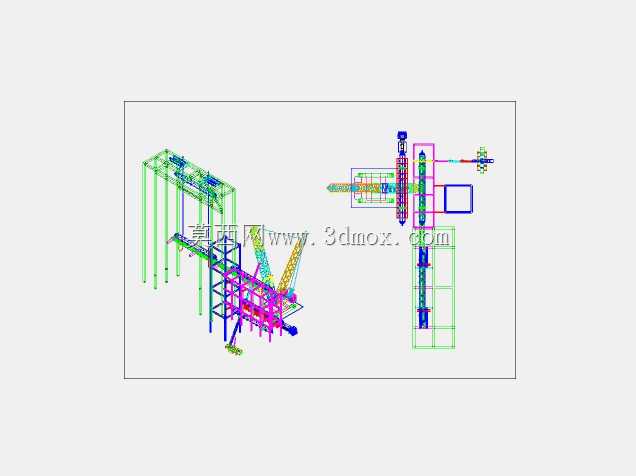

　　这套三维结构针对火力发电厂汽包更换的现场检修场景搭建，核心解决老旧电厂MB-25型汽包拆除、新汽包就位过程中的空间受限、载荷传递路径规划难题。火电厂汽包作为锅炉系统的核心承压部件，单体重达数百吨，安装位置处于锅炉钢架高层区域，常规吊装方案受厂房结构遮挡、原有管线排布限制，无法直接完成垂直吊装与水平移位，因此需要配套完整的临时作业工装体系来完成载荷转移。整套作业体系包含2台钢绞线千斤顶作为重载同步提升的动力单元，4组定制滑道作为汽包水平移位的承载导向结构，1台500吨级履带起重机作为场外转运、构件吊装的主力起重设备，1套拼装式临时支架作为高位承载的支撑结构。设计阶段首先完成现场实测建模，还原锅炉钢架的立柱间距、横梁标高、

　　原有设备的干涉边界，将临时支架的生根点设置在原有钢架的承重主梁位置，避免对非承重结构造成附加载荷，支架的主肢采用H型钢拼接，横斜撑按照格构式受力体系排布，保证在最大风载、偏载工况下的结构稳定性。滑道采用双轨平行布置，轨距根据汽包的吊点间距匹配设计，滑道面铺设聚四氟乙烯滑板降低滑动摩擦阻力，滑道的分段接口处做错位坡口处理，避免移位过程中出现卡滞。钢绞线千斤顶的挂载点设置在临时支架的顶部承重梁上，每台千斤顶的钢绞线排布对应汽包的正式吊耳位置，保证提升过程中汽包保持水平姿态，同步控制系统可将两台千斤顶的提升位移差控制在毫米级，避免汽包倾斜带来的附加弯矩。履带起重机的站位区域提前做地基承载力验算，铺设路基箱扩散接地比压，

　　作业半径覆盖汽包的场外卸车点、临时支架的吊装入口位置，负责将旧汽包从支架上吊出转运、将新汽包吊至滑道入口端。整套结构的安装边界严格控制在锅炉钢架的预留检修通道范围内，所有临时构件的外形尺寸均考虑了厂房入口的运输限制，可拆解为单重不超过履带起重机额定起重量的分段单元，无需额外扩大厂房开口即可完成工装的场内转运与拼装。移位作业的路径提前做碰撞模拟，全程避开厂房内的汽水管道、电缆桥架、吹灰器等原有设备，无需大规模拆除周边附属设施，可大幅缩短检修停机周期。
