低电压角列母线配电系统结构设计

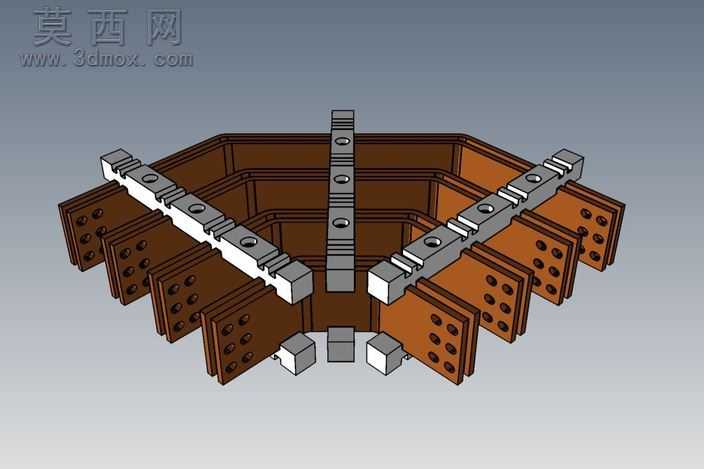

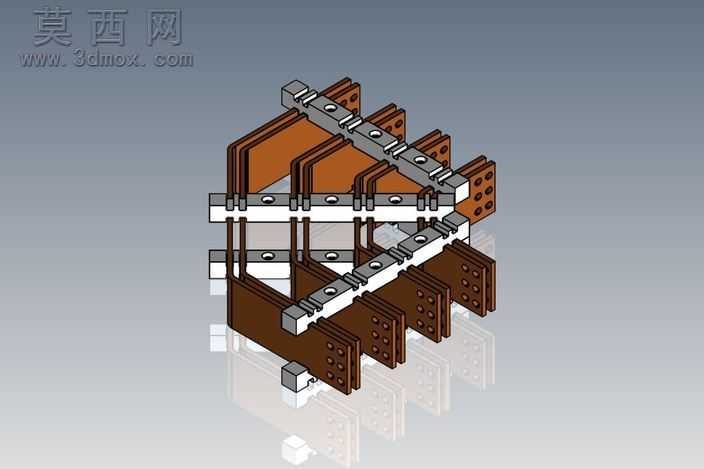

本作品为低电压场景下使用的角列母线系统三维建模成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先针对角向排布的特殊安装需求，对整体框架进行多边形基准布局，确定各段母线的安装角度与延伸路径，保证多组母线在转角区域能够实现规整衔接，避免排布错乱带来的安装干涉问题。模型中对铜母线部分采用100×10的规格参数进行实体建模，还原铜质导电部件的平直形态与安装孔位细节，每段铜母线上的连接孔位均按照实际配电安装的间距标准进行阵列排布，确保后续装配时能够与外接端子精准对位。绝缘部件选用EL-409型号绝缘子作为支撑结构，建模时还原绝缘子的块状支撑形态与安装定位结构，将绝缘子均匀布置在铜母线与底部安装框架之间，既实现导电部件与接地框架的电气隔离，也为铜母线提供稳定的机械支撑，避免母线受外力出现形变位移。整体框架采用弯折成型的板式结构，框架上预留多组标准化安装孔位，既能够实现相邻框架段的拼接固定，也为整体系统在配电柜体内部的安装提供连接点位。渲染阶段针对不同部件赋予差异化材质表现，铜母线部分赋予紫铜金属材质，还原铜材的金属光泽与导电部件的质感；绝缘子部分赋予深棕色硬质绝缘材质，体现绝缘部件的厚重绝缘属性；底部框架部分赋予深色金属烤漆材质，区分支撑结构与导电部件的视觉差异。设计过程中充分考虑低电压配电场景的安全需求，通过角列排布的方式压缩母线系统的整体占用空间，同时保证各相母线之间的安全爬电距离，规整的排布方式也便于后期运维过程中的线路检修与部件更换，整体结构兼顾电气安全性能与安装便捷性，能够适配多转角的特殊配电安装场景，为低压配电系统的母线排布提供标准化的结构参考。
