800X1000X2000规格立式电气柜三维设计

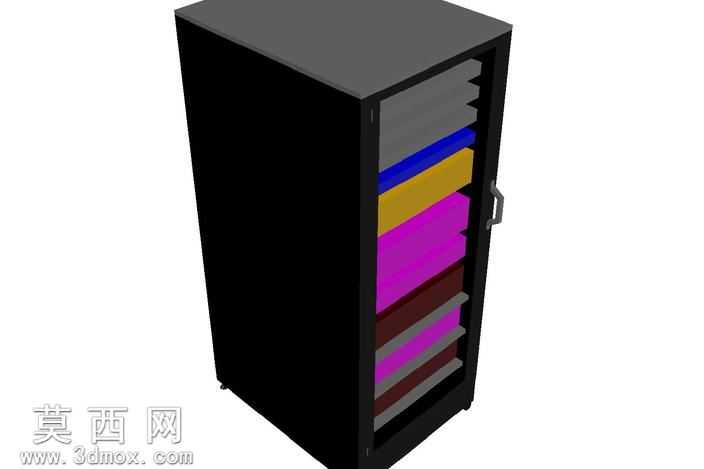

本作品为立式电气柜三维建模设计，整体尺寸为800mm×1000mm×2000mm，建模过程严格遵循工业电气柜体的设计规范，在三维软件中首先搭建整体框架结构，以1:1的比例还原柜体的真实尺寸比例，先完成外部封闭柜体的基础轮廓搭建，柜体主体采用长方体基础结构，侧边设置一体化成型的金属柜门，柜门处配置符合人体工学的金属拉手，柜体底部预留支撑脚结构，保障柜体放置的稳定性与底部通风间隙。建模过程中对柜体内部结构做了精细化还原，内部设置多层水平安装隔板，将柜体内部空间分隔为多个独立的电气元件安装隔间，不同隔间可分别布置不同电压等级、不同功能的电气元器件，避免不同线路之间的信号干扰与安全隐患，隔板的排布间距参考常规电气元件的安装尺寸预留，同时预留了线路走线的空隙，满足实际布线的需求。材质渲染方面，柜体外部主体采用哑光黑色金属钣金材质，还原工业电气柜常用的冷轧钢板喷塑的真实质感，表面设置细微的磨砂颗粒效果，避免过度反光带来的视觉失真；内部隔板分别赋予不同的区分色，包括灰色、蓝色、黄色、紫色、棕红色等，既能够在三维展示中清晰区分不同的安装隔间，也对应实际生产中不同功能分区的标识配色需求；柜门拉手采用亮面金属材质，与柜体主体的哑光质感形成对比，还原金属拉手的抛光金属质感；柜体边缘做了微小的圆角处理，避免尖锐直角带来的安全隐患，也符合实际钣金加工的工艺特征。设计思路上，该电气柜主打通用型工业电气安装场景，整体结构兼顾防护性与内部空间利用率，外部封闭结构可达到常规工业环境的防护等级要求，能够有效阻挡灰尘、飞溅液体进入柜体内部，保护内部电气元件；内部多层隔间的设计可适配断路器、接触器、PLC模块、接线端子排等多种常见电气元件的安装需求，同时预留了足够的走线空间与散热间隙，保障柜体内部电气元件运行时的热量能够顺利散出；柜门采用单开门侧开设计，开合角度可满足日常检修与元件安装的操作需求，整体结构简洁规整，既符合工业产品的实用属性，也在三维建模中还原了产品的真实外观与内部结构特征，可用于电气方案展示、柜体生产前的结构校验、工业场景布局演示等多种用途。
