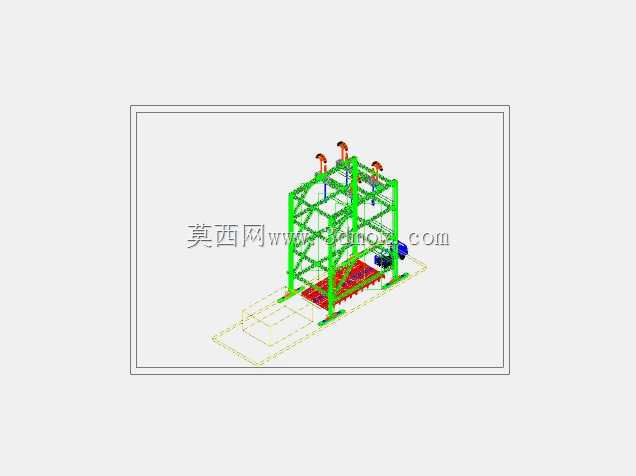

大吨位模块化承载机架结构设计

　　这套重载模块化机架主要面向大吨位工业设备的集成承载场景，常见于大型动力模块、重型工艺单元的预装集成作业中，可作为整套工艺设备的底部承载与上层安装基准，在工厂预制组装环节完成所有配套部件的预装后，可整体转运至现场直接落位对接，大幅缩减现场安装的施工周期与高空作业量。从结构设计逻辑来看，整体采用H型钢作为主承力立柱与纵横向主梁，所有主受力节点采用满焊连接后做应力消除处理，避免长期重载下出现焊接变形；上层作业平台铺设花纹防滑钢板，预留了设备安装的螺栓孔位与管线穿行的开孔，平台周边设置可拆卸的防护栏杆安装位，兼顾作业安全与部件吊装的便利性。机架底部设置可调式支撑脚座，可在安装现场根据基础平整度调整整体水平度，抵消地面沉降带来的受力不均问题，

　　支撑脚座与混凝土基础之间预留了二次灌浆的间隙，保证长期承载的稳定性。框架分层设计时充分考虑了不同重量部件的安装位置，将大重量的主机单元布置在下层低重心区域，配套的阀组、管线、辅助组件布置在上层平台，整体重心控制在机架投影面的中心区域，避免转运过程中出现倾翻风险。框架侧面预留了爬梯与检修通道的安装接口，日常运维时可直接通过爬梯到达上层平台开展检修作业，无需额外搭设脚手架。在安装边界设计上，整体框架的外形尺寸充分考虑了公路运输的限界要求，整体宽度控制在常规平板运输车辆的可载宽度范围内，长度方向可根据实际搭载的设备模块做分段拼接，单段模块的重量控制在常规起重设备的额定起吊范围内，转运时无需拆分主承力结构，

　　仅需拆除超出运输限界的附属防护部件即可。所有模块之间的连接采用定位销+高强度螺栓的组合形式，现场拼接时可通过定位销快速对准，无需反复调整尺寸，拼接后的整体框架刚度与焊接结构保持一致，不会出现拼接处的刚度突变。框架的管线布置采用分层走线设计，动力管线、控制管线、流体管路分别设置独立的走线槽，避免不同类型管线之间产生干扰，走线槽与主框架采用螺栓连接，后期管线改造时可直接拆卸调整，无需在主结构上重新开孔焊接。在受力校核层面，主框架的所有梁结构均按照额定承载1.5倍的安全系数做挠度校核，满载状态下主梁的最大挠度控制在允许范围内，不会出现因为结构变形导致上部设备对中精度超差的问题；立柱的压杆稳定校核充分考虑了动载荷与风载荷的叠加影响，即使在室外临时放置的场景下也能保证结构稳定。
