生料磨机配套管道综合体及起重设施设计

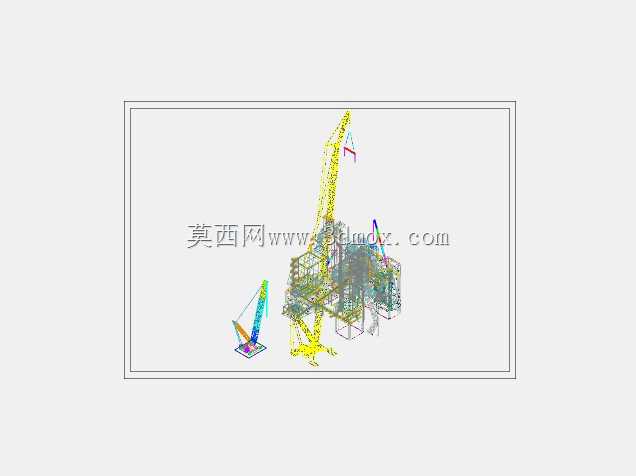

　　这套三维设计方案针对建材生产厂区的生料制备工段做配套整合，把生料磨机周边的管道综合排布、工艺气体调节单元、检修起重设施做了一体化的空间适配，解决了传统厂区分散布置带来的管线碰撞、检修空间不足、工艺气流组织紊乱的常见问题。从现场安装边界来看，整体布置严格贴合磨机主设备的外围检修通道预留要求，起重设施的作业半径完全覆盖磨机主传动部、选粉机检修口、管道调节阀门组的吊装点位，不需要额外拓展厂区硬化地面，所有支腿的预埋点位都避开了厂区原有地下管网的走向，在老厂区技改场景下不需要额外做大规模的地基处理。管道综合体的排布做了分层设计，最上层走工艺废气管道，中层布置气体调节的阀门组与流量检测元件的安装工位，下层预留压缩空气与冷却水的管线支架，

　　所有管线的转弯半径都满足粉料输送的防堵要求，气体调节单元的执行机构全部布置在便于日常操作的1.2米至1.5米操作高度区间，不需要额外增设操作钢平台就能完成日常的参数调整与维护作业。起重设施采用了可拆卸的桁架式臂架结构，非检修状态下臂架可以回转收拢到管道综合体的侧面预留空位，不会遮挡厂区的日常巡检通道，也不会和磨机运行时的振动部件产生运动干涉。设计过程中针对磨机运行时的持续振动做了专项适配，所有和磨机本体连接的管道都设置了软连接段，管道支架的固有频率避开了磨机主电机的运行振动频率，避免长期运行出现支架焊缝疲劳开裂的问题。气体调节单元的气流通道做了导流结构优化，减少管道内部的涡流阻力，降低系统的引风机能耗，

　　同时调节阀门的安装位置预留了足够的执行器拆装空间，后期更换备件不需要切割周边管线。整套布置的空间利用率比传统分散设计提升了近三成，所有需要日常巡检的点位都设置在巡检路线的可视范围内，减少运维人员的攀爬作业频次，起重设施的额定载荷匹配磨机日常检修需要吊装的最大部件重量，不需要额外调用大型汽车吊就能完成大部分常规检修作业，大幅降低日常运维的成本。
