PLTU Lontar电站汽轮发电机组提升装置结构

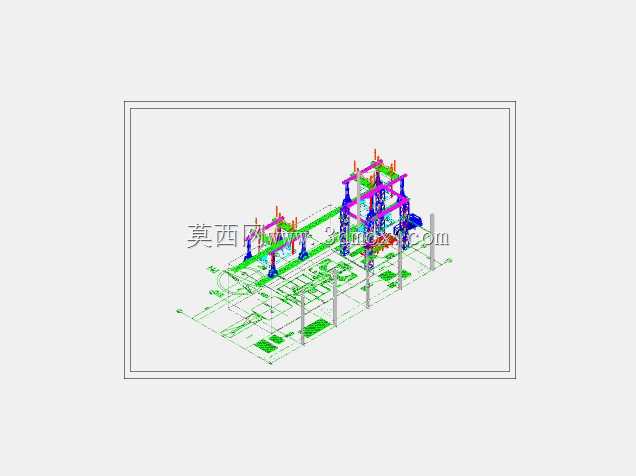

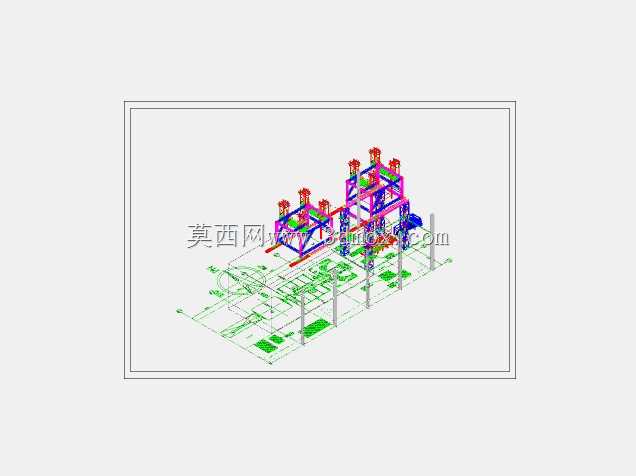

　　在火力发电厂汽轮发电机组的定期检修、部件更换作业场景中，核心大件的精准移位、顶升作业一直是现场施工的关键管控环节，这套针对PLTU Lontar电站机组设计的提升结构，正是为匹配该类场景的作业需求开发。整套装置以型钢焊接拼装的多层框架作为主体承载结构，框架立柱采用大截面H型钢沿机组基础周边的预埋锚点位置排布，横向连接梁根据待提升部件的吊点分布做分段式设计，每层横梁上预留的安装位可适配不同吨位的液压顶升部件，无需额外焊接临时吊耳即可完成载荷传递。设计阶段优先考虑了现场安装边界的限制，整套框架的外围轮廓完全避让开汽机房内现有管道、电缆桥架的排布路径，底部支腿的定位尺寸严格匹配机组基础平台的预留螺栓孔位，

　　到场后无需对现有土建结构做二次改造即可完成组装，单根立柱的安装预留间隙控制在15毫米以内，避免组装过程中与周边已安装设备发生干涉。功能层面，这套提升结构可覆盖汽轮发电机组检修过程中汽缸上盖、发电机转子、轴承座等核心部件的垂直顶升与短距离移位需求，框架顶层设置的多组可调吊点可根据不同部件的重心位置调整横向间距，起吊过程中可通过各吊点的独立微调保证部件水平度，避免大件起吊过程中出现偏载卡涩、密封面磕碰的问题。不同于通用型起重设备，该结构的作业高度完全匹配汽机房内行车的起升极限，在行车无法覆盖的低位作业区间，可独立完成部件的精准对位，框架侧面预留的导向槽可搭配滑移导轨使用，完成部件顶升后的水平方向移位，

　　减少检修过程中对大型起重设备的占用时长。结构设计过程中对各承载节点做了针对性的加强处理，横梁与立柱的连接位置采用加劲肋补强，所有焊缝等级匹配二级探伤要求，可满足满载荷状态下的长期静置需求，适配检修作业中部件长时间悬空等待对位的工况。框架各模块之间采用高强度螺栓连接，单件模块的重量控制在现场人工配合小型机具即可搬运的范围内，无需动用大型吊装设备即可完成整套装置的拆装转场，作业完成后可拆解存放，不会长期占用汽机房内的有限作业空间。针对汽轮机房内的作业环境，框架表面做了多层防腐涂装处理，可耐受机房内的高温、高湿环境，避免长期使用过程中出现锈蚀影响结构强度，各连接螺栓均采用防松设计，设备运行过程中不会因机组振动出现连接松动的问题。
