多类型工业常用弹簧结构三维设计

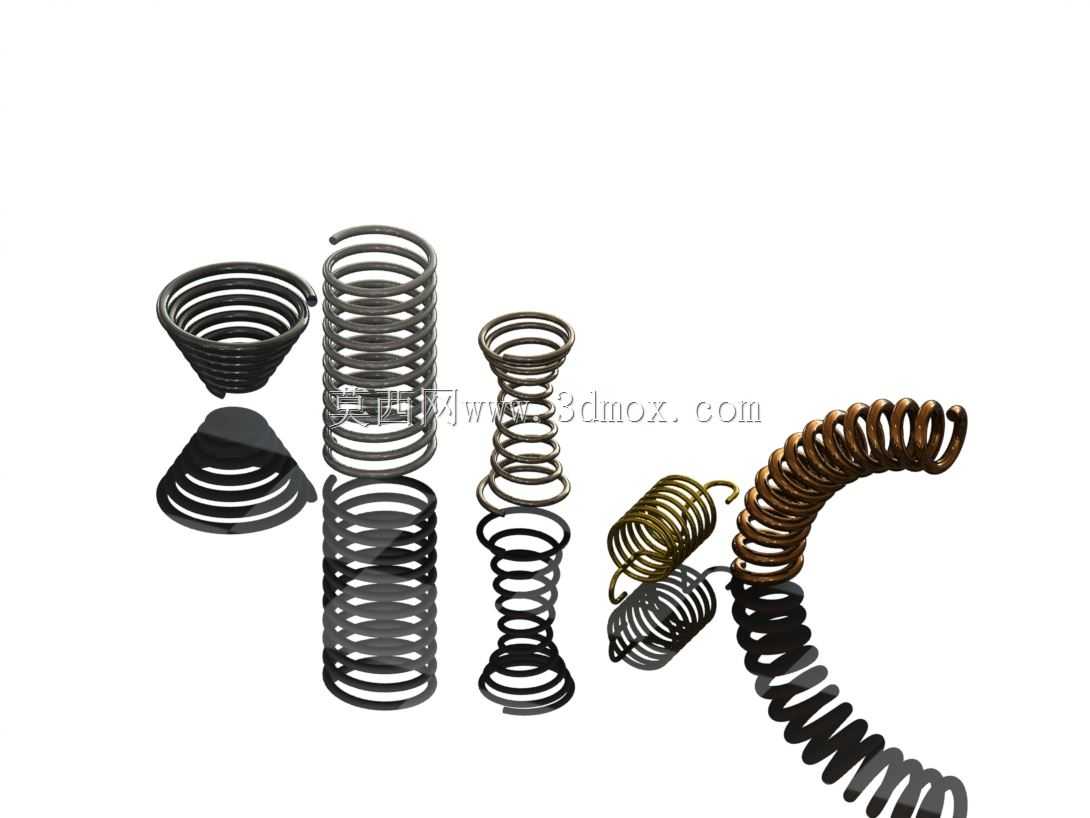

　　本次呈现的多类型弹簧结构，覆盖了工业场景中最常用的几类弹性元件形态，包含等节距圆柱压缩弹簧、变径锥形弹簧、带挂钩拉伸弹簧、弧形弯曲扭转弹簧等不同结构形式，可适配不同设备的弹性缓冲、力值传递、复位储能需求。从实际工程应用来看，圆柱压缩弹簧是冲压模具、自动化夹具、阀门执行机构里的核心复位元件，设计时需要严格匹配安装孔的内径边界，弹簧外径要预留0.5-1mm的装配间隙，避免工作过程中与孔壁发生摩擦卡滞，自由长度需要结合预压量与工作行程核算，确保极限压缩状态下不会并圈失效。锥形弹簧的优势在于压缩后高度可以做到更小，能适配安装空间局促的场景，比如小型电子设备的按键复位、精密仪器的减震结构，其大端与小端的直径差需要根据安装面的固定方式设计，

　　大端通常做平端磨平处理，保证支撑面的垂直度，避免受力时发生偏斜。带挂钩的拉伸弹簧多用于需要反向拉力的机构，比如电器开关的触点复位、仓储笼的锁扣结构，挂钩的弯折角度与开口尺寸要匹配安装挂点的轴径，挂钩根部需要做圆弧过渡处理，避免应力集中导致长期交变载荷下发生断裂。弧形扭转弹簧则多用于需要旋转复位的场合，比如柜门合页、夹具的旋转压臂，其弯曲半径需要匹配旋转轴的外径，簧圈的内径要比转轴大0.3-0.8mm，保证转动过程中不会卡滞，两端的扭臂角度要根据初始安装位置与工作旋转角度确定，确保工作全程扭臂都能与受力面贴合。建模过程中，不同类型弹簧的螺旋线生成逻辑各有差异，圆柱弹簧采用等螺距螺旋线扫描即可，锥形弹簧需要设置可变直径的螺旋线参数，

　　弧形弹簧则需要先绘制空间弧形路径再沿路径扫描簧丝截面，所有弹簧的端部支撑圈都按照实际加工工艺做了并圈磨平处理，还原真实零件的结构细节，可直接用于设备装配干涉检查、运动仿真验证，也能作为非标弹簧设计的参考模板，帮助结构工程师快速完成弹性元件的选型与结构匹配，减少重复建模的工作量，在设备研发阶段就能提前验证弹簧安装空间是否充足、工作行程是否满足设计要求，避免后续加工装配时出现尺寸不匹配的问题。
