立式数控铣床设备结构三维设计

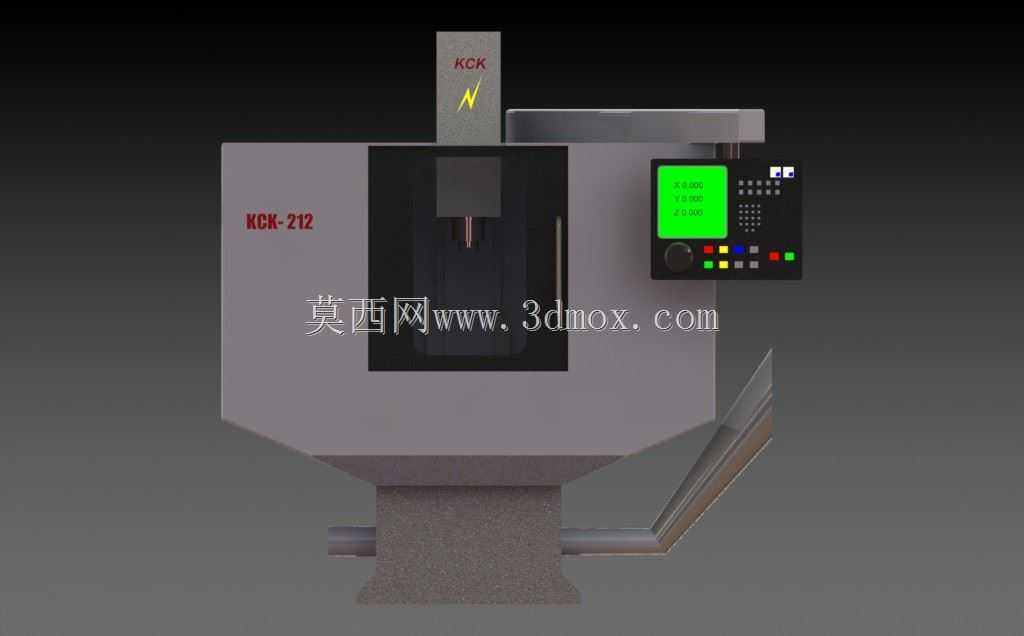

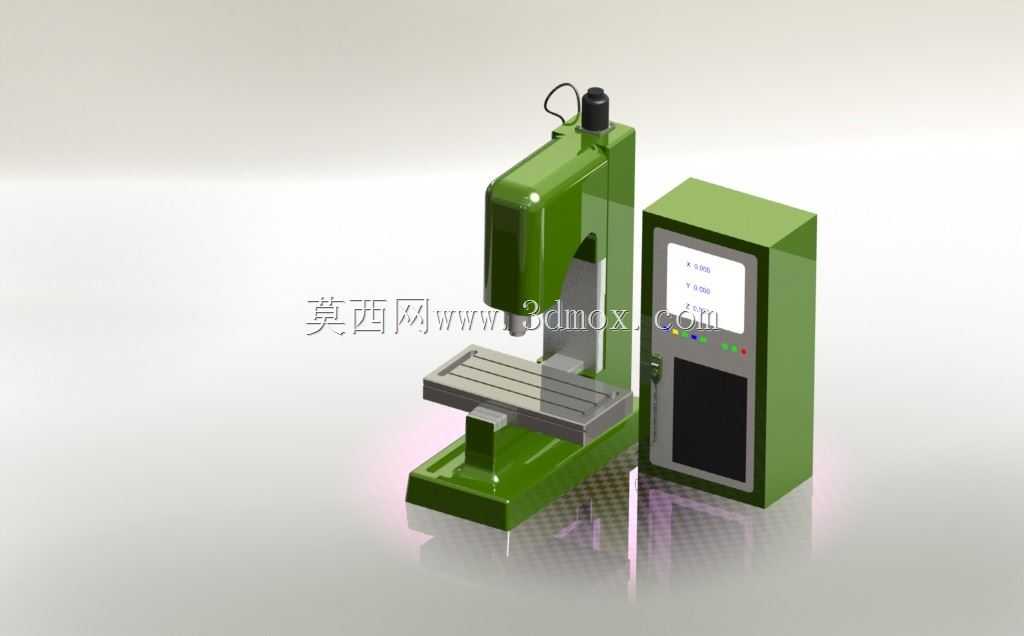

　　这款立式数控铣床的三维结构设计，完全围绕中小批量金属零件加工的实际生产场景搭建，可覆盖模具型腔铣削、板类零件平面加工、异形轮廓铣削、钻孔攻丝等多类机加工工序，适配五金加工、模具制造、汽配零件生产、通用机械零件加工等多个生产场景，能够替代普通立式铣床完成复杂曲面、多工位特征的一次装夹加工，减少工序周转带来的装夹误差。从结构设计逻辑来看，整体采用C型床身布局，主轴箱沿立柱导轨做垂直方向进给，工作台沿床身导轨做X、Y两向十字进给，这种布局的优势在于结构刚性充足，操作者装卸工件、观察加工状态的视野开阔，日常维护时可直接接触主轴、导轨等核心部件，降低运维难度。设计过程中充分考虑了安装边界与车间布局适配性，

　　整机占地尺寸适配常规中小型机加工车间的工位排布，底部预留的地脚安装孔位匹配通用机床减震垫铁的安装尺寸，无需额外改造车间地基即可完成就位安装，设备侧面预留的电控箱、排屑机构安装位，可适配不同车间的排屑走线需求，避免后期加装辅机时出现结构干涉。主轴单元采用内置式主轴结构设计，前端搭配防护结构阻挡切削液与金属切屑进入主轴轴承，延长核心部件使用寿命；操作面板布置在机身右侧可转动的悬臂上，操作者可根据自身站位、工件装夹位置调整面板角度，无需探身即可完成程序输入、参数调整、加工启停操作，面板上的按键布局按照操作频次排布，常用的进给倍率、主轴转速调整、急停按钮布置在手指易触及的区域，降低误操作概率。机身正面设置了可开合的防护门，

　　加工时关闭防护门可阻挡高速飞溅的切屑与切削液，避免生产安全隐患，防护门采用透明防护板，可全程观察内部加工状态；工作台面预留标准T型槽，可适配通用机用平口钳、组合夹具、专用工装的安装，无需额外改造工作台面即可完成不同类型工件的装夹。设计过程中对各运动轴的行程做了合理匹配，X、Y、Z轴的行程范围覆盖常规中小型零件的加工尺寸需求，避免行程冗余带来的结构浪费，同时各轴的导轨安装面均做了加强筋设计，保证重切削工况下的结构稳定性，减少切削震颤带来的加工精度偏差。整体结构的管线排布全部采用内置式走线设计，所有电缆、切削液管路均布置在机身内部的走线槽内，避免外露管线被切屑刮损，同时也让整机外观更整洁，减少车间清洁的死角。
