BT40规格ER32型数控刀柄结构设计

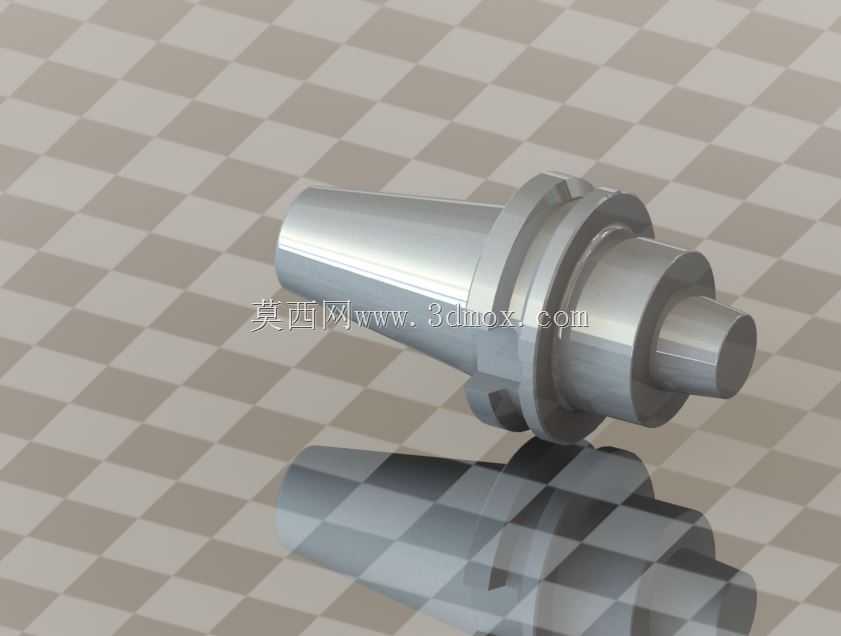

　　这款BT40-ER32刀柄是数控铣削加工中心最常用的刀具夹持部件，在模具钢精加工、铝合金结构件高速铣削、铸铁件粗加工等场景中承担刀具与主轴的连接传力作用，其结构设计直接决定加工过程中的刀具跳动精度、切削稳定性以及刀具使用寿命。从结构设计逻辑来看，锥柄部分严格遵循BT40主轴接口标准，7:24的锥度配合面经过高精度形位公差控制，安装时锥面与主轴锥孔紧密贴合，法兰端的拉钉螺纹孔位置与拉爪卡紧尺寸匹配，保证换刀时机械手抓取定位准确，高速旋转时不会出现锥面松动、刀柄窜动的问题。ER夹头安装段的内锥面与ER32型弹性夹头的外锥度完全适配，锁紧螺母采用细牙螺纹设计，旋紧时通过锥面的径向收缩力均匀包裹刀具柄部，

　　可夹持直径范围覆盖2mm到20mm的直柄铣刀、钻头、铰刀等切削刀具，夹持状态下刀具端部的径向跳动可控制在0.005mm以内，满足高精度加工的形位公差要求。从安装边界尺寸来看，锥柄大端直径为44.45mm，法兰端定位凸台的直径与主轴端面的定位止口匹配，刀柄整体悬伸长度经过优化，既保证足够的刀具装夹空间，又尽量缩短主轴端到刀具切削刃的距离，提升整体刚性，减少长悬伸带来的切削振颤。实际加工应用中，这类刀柄需要配合对应的ER弹性夹头、锁紧螺母以及拉钉共同使用，安装前需擦拭干净锥柄表面与主轴锥孔，避免切屑、灰尘附着影响配合精度，锁紧螺母时需使用对应规格的扭矩扳手按照推荐扭矩值锁紧，避免锁紧力过大导致螺母螺纹滑牙或者夹头变形，

　　锁紧力不足则会出现加工过程中刀具打滑、工件报废的问题。在高速切削场景下，刀柄的动平衡等级需要达到G2.5以上，这款结构在设计时对法兰端、螺母外圆都做了对称结构处理，可直接进行动平衡校正，适配最高12000转每分钟的主轴转速，满足大部分通用加工场景的转速要求。不同于热缩刀柄的高精度但高使用成本，ER型刀柄的通用性更强，更换不同直径的刀具只需要更换对应规格的弹性夹头即可，不需要额外的加热设备，日常维护只需要定期清理锥面、螺纹处的切屑与切削液残留，涂抹少量防锈脂即可长期使用，是机械加工车间备货量最大的机床附件类型之一。
