气动快插式金属管路自锁接头结构

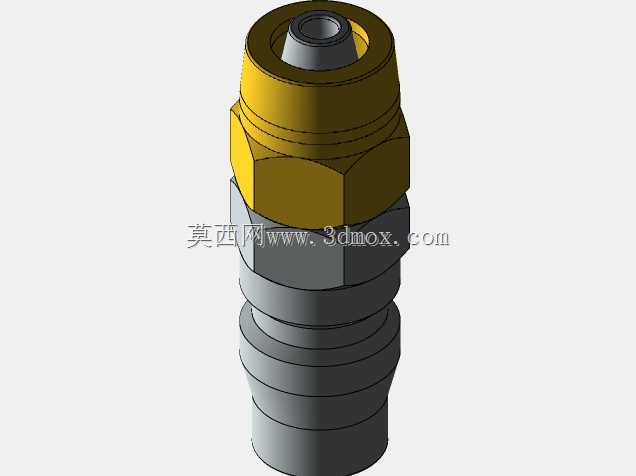

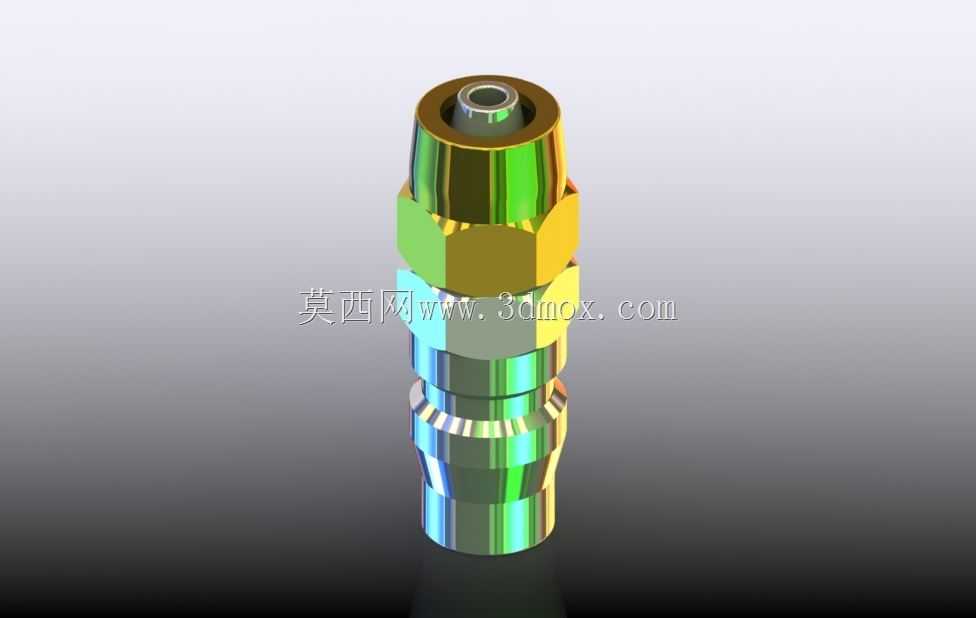

　　这类快插自锁接头在气动控制回路、小型液压辅助管路、工业自动化气路接驳场景中应用极广，日常设备维护、产线气路改造时经常会用到这类元件，核心作用是实现管路的快速对接与断开，不需要额外工具就能完成操作，同时在断开瞬间自动截断通路，避免管路内的压力介质泄漏。从结构设计来看，接头整体采用金属材质加工，外表面做了镀彩锌处理，兼顾防锈性能与表面硬度，中间段设计有六角拧转位，刚好适配标准开口扳手的夹持尺寸，安装时可以借助扳手施加足够的拧紧力矩，避免接头与基座连接时出现滑牙、密封不严的问题。接头两端分别对应公头插接端与母头自锁端，插接端的内孔做了高精度倒角处理，插入配套气管时可以顺畅引导气管进入内部密封位，不会刮伤气管外壁的密封层；

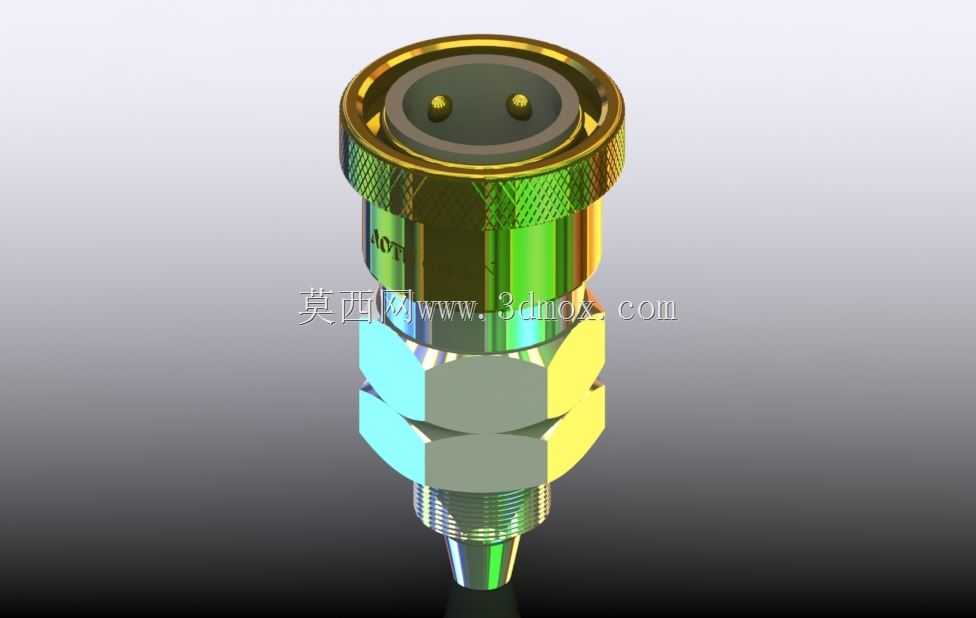

　　内部的自锁结构采用钢珠卡位搭配弹簧顶推的密封方案，当公头插入到位后，钢珠会自动卡入公头的环形卡槽内，同时内部的顶杆推开密封阀芯，让管路形成连通通路，此时轴向施加拉力不会让接头脱开，只有手动拉动接头外层的滑套，钢珠退入滑套的让位槽内，才能顺利拔出公头，拔出的同时阀芯在弹簧作用下自动复位密封，截断管路内的介质通路。设计这类接头时，首先要考虑的是安装边界尺寸，接头的最大外径出现在中间六角位，安装时需要预留足够的扳手操作空间，六角位的对边尺寸严格遵循通用气动接头的尺寸规范，和同规格的常规接头安装空间完全兼容，不需要对原有安装位做额外修改；轴向总长度控制在常规快插接头的尺寸区间内，不会因为加装自锁结构额外占用过多的管路排布空间，

　　适配紧凑空间内的气路布局需求。接头内部的密封件采用耐油橡胶材质，适配常规压缩空气、低压液压油等常见工业介质，密封槽的尺寸公差控制在微米级，避免长期使用后密封件出现移位、磨损导致的泄漏问题；金属壳体的壁厚经过强度校核，在额定工作压力范围内不会出现变形、开裂的问题，表面镀层通过盐雾测试要求，在潮湿的车间环境下也能长期使用不出现锈蚀。在实际选型应用中，这类接头常搭配聚氨酯气管、尼龙气管使用，适配的气管外径覆盖常规气动系统常用的尺寸规格，可直接替换同规格的普通快插接头，不需要更改原有管路的其他配件，大幅降低产线维护、设备改造的配件成本与施工时间。
