四分之一圆弧反射式太阳能集热装置结构

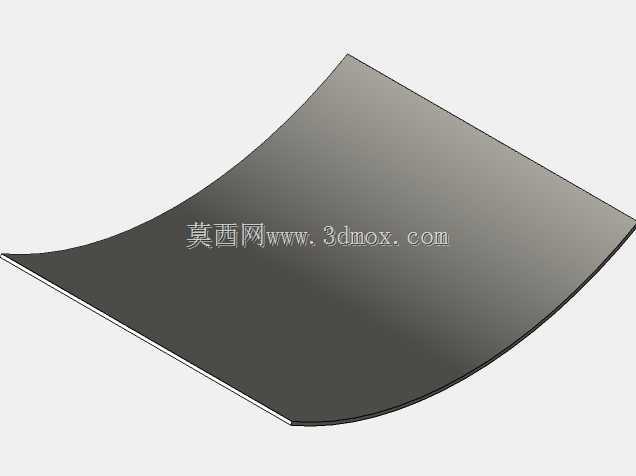

　　这款四分之一圆弧反射式太阳能集热装置，主要面向民用小型热水供应、户外分布式光热利用场景，可适配家庭分户热水制取、小型户外作业点临时热水供给等实际使用需求，通过聚焦太阳辐射提升光热转换效率，相比平板式集热装置在低辐照环境下能获得更高的集热温升。装置的核心集热反射面采用四分之一圆弧构型，反射器曲率半径设定为60厘米，轴向有效长度为60厘米，反射面由多段截光镶片拼接组成，单块镶片宽度3厘米、长度30厘米，拼接后可形成连续的圆弧反射面，经结构优化后，抛物面反射段到吸收管的辐射分数控制在5.2%，有效减少了反射过程中的光线逸散损失。吸收管作为光热转换的核心载体，采用直径1.5英寸的黑色涂漆铁管制作，黑色涂覆层可最大化吸收太阳辐射能量，

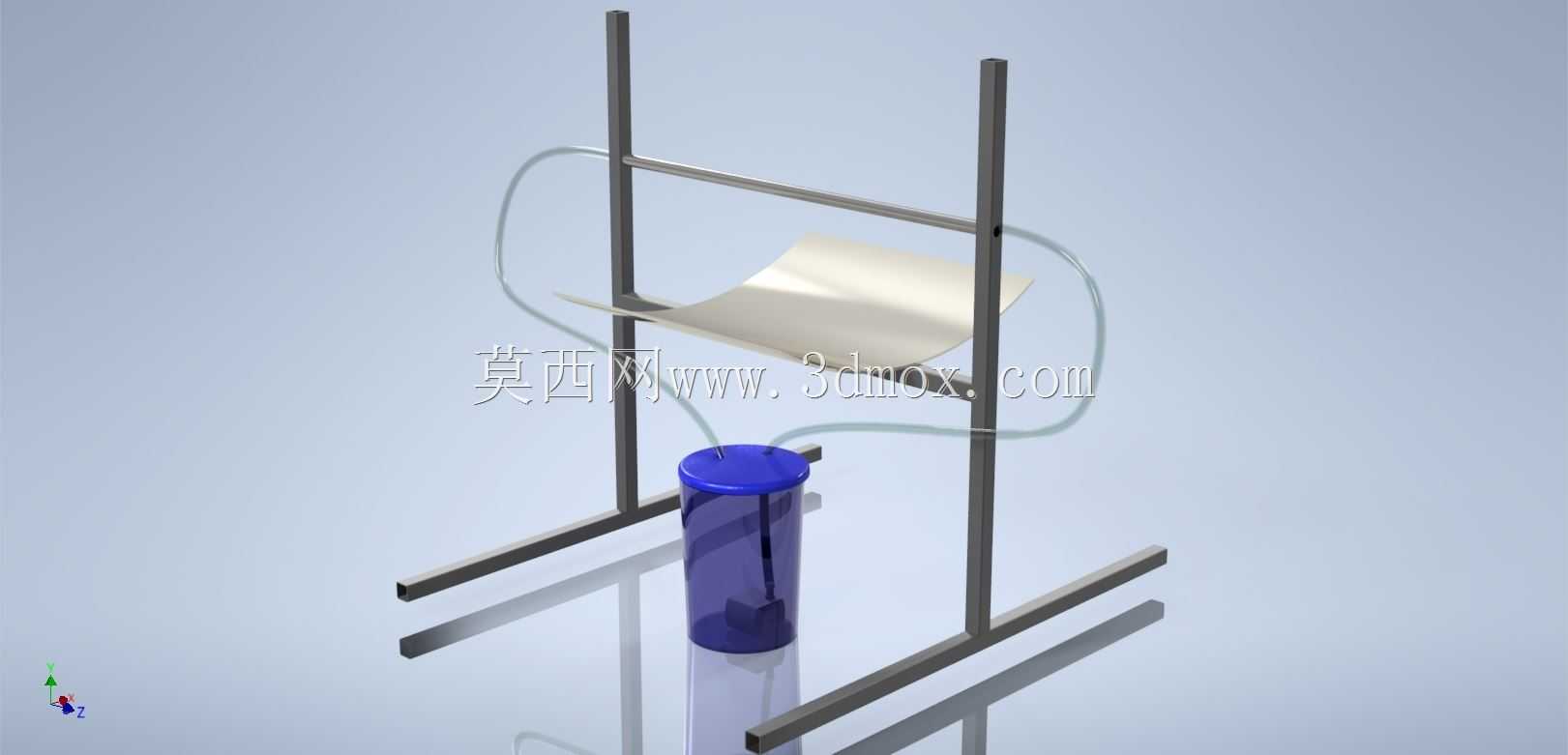

　　铁管基材具备良好的导热性能，可快速将管壁吸收的热量传递给管内流动的换热介质，同时铁管的结构强度可支撑户外长期使用的抗风、抗形变需求。支撑结构采用立式金属框架构型，底部为双平行支脚结构，可直接放置于平整屋面、地面完成安装，无需额外做复杂的预埋固定，框架立柱采用矩形金属型材，通过横向连接杆件形成稳定的门型支撑结构，反射面通过侧边连接件固定在框架中部位置，吸收管竖直布置在反射面的焦点位置，通过透明软管与外部储水单元连通，储水容器采用圆柱型结构布置在框架底部一侧，可依靠自然循环实现换热介质的流动，无需额外配置循环动力部件。在设计过程中，重点考量了反射面与吸收管的相对位置精度，通过框架上的定位卡槽保证吸收管始终处于圆弧反射面的焦点线上，

　　避免安装偏差导致的聚焦偏移；同时管路连接采用柔性软管，可抵消不同部件热胀冷缩产生的形变应力，减少长期使用过程中的管路渗漏风险。装置整体安装边界宽度不超过80厘米，高度不超过120厘米，占地面积不足0.5平方米，适合在屋面、阳台等狭小空间布置，结构件全部采用常规金属型材加工，加工难度低，后期维护更换配件成本低廉，可满足非专业场景下的长期使用需求。
