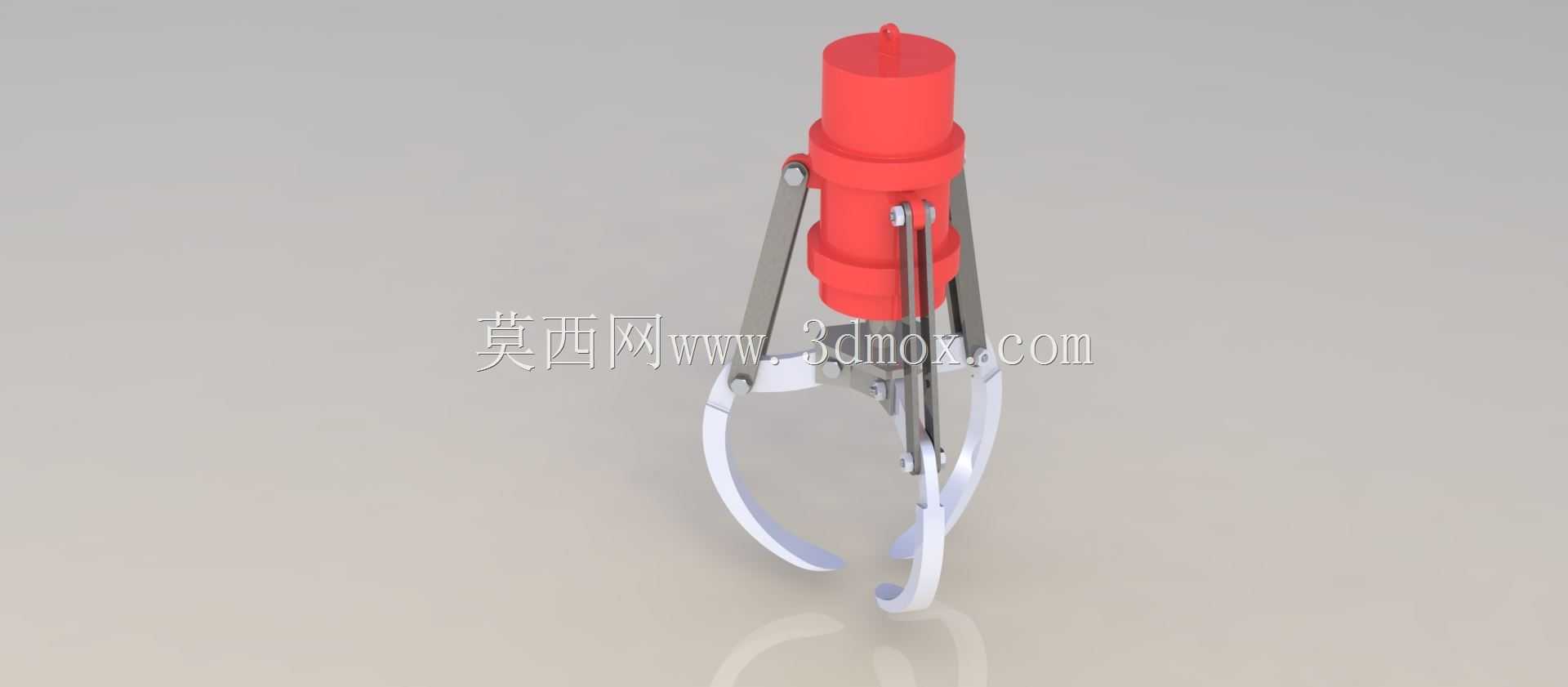

三爪联动自适应抓取执行机构结构

　　这类三爪联动抓取结构，常作为自动化生产线末端执行器配套使用，在轻载分拣、工件转运、异形件夹持工位有较高适配性，相比两爪夹爪，三支点同步收拢的结构对圆柱类、环类工件的对中性更好，夹持过程中不易出现工件偏斜滑脱的问题。

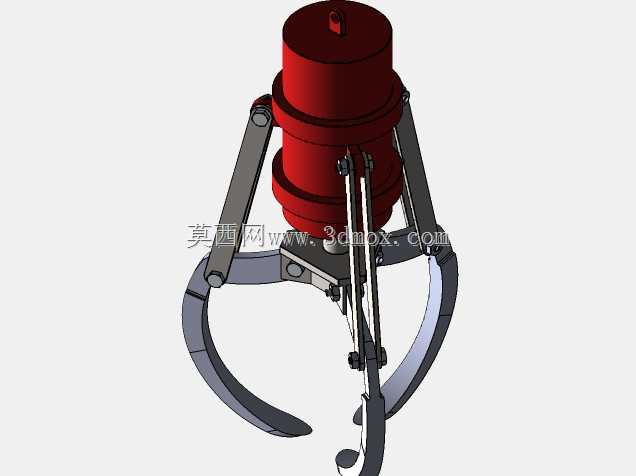

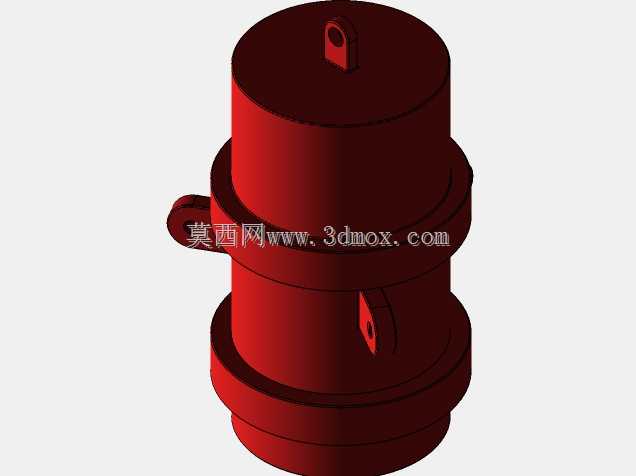

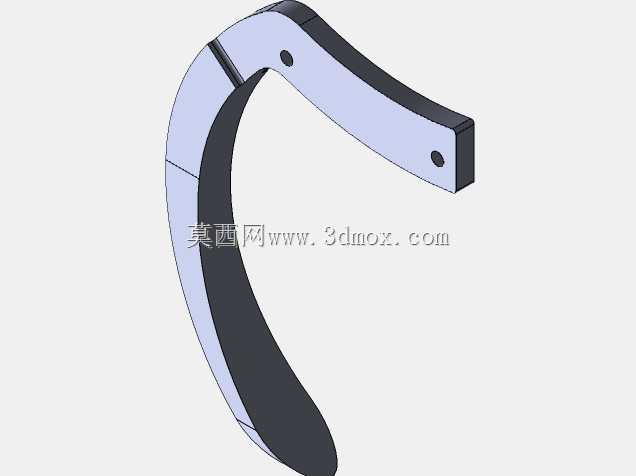

　　从结构组成来看，上部的柱状缸体为动力输入段，可适配气动、微型电动两种动力源，内部的推杆做直线往复运动时，会带动三组铰接的连杆同步动作，驱动外侧的弧形爪臂绕中部铰接点转动，实现爪端的同步开合。三组爪臂沿缸体周向120度均匀分布，每个爪臂都采用双层铰接设计，靠近缸体的上段为受力传力段，采用金属板材冲压成型，保证铰接处的抗扭强度，下段的弧形爪为接触工件的作业段，弧面曲率可根据常夹持工件的外径范围调整，接触边缘做了圆角过渡，避免夹持时刮伤工件表面。

　　设计过程中需要重点控制几个安装边界尺寸：首先是爪臂完全收拢时的最小夹持内径，完全张开时的最大夹持外径，这两个参数直接决定了机构可适配的工件尺寸范围；其次是缸体的外径与安装法兰尺寸，要匹配对应机械臂末端的安装孔位，保证动力管路、接线的排布空间；另外要核算爪臂完全张开时的整体外廓直径，避免在狭窄工位作业时与周边工装、输送线护栏发生干涉。铰接点的位置选择是整个结构的设计核心，连杆与推杆、爪臂的铰接点间距，直接决定了夹持力的放大倍数与爪端的开合行程，若铰接点位置偏下，会出现爪端开合行程不足、可夹持工件范围窄的问题，若铰接点位置偏上，则会导致夹持力不足，抓取稍重工件时容易松脱。

　　实际应用中，这类夹爪可根据作业场景更换不同的爪端附件，比如在夹持易碎薄壁工件时，可在弧形爪内侧粘贴硅胶垫增大摩擦同时缓冲加持力，在夹持表面带油污的金属工件时，可更换带防滑齿的金属爪端提升夹持可靠性。日常维护时，需要定期检查各铰接轴的磨损情况，及时补充润滑脂，避免铰接处卡滞导致三爪动作不同步，影响夹持精度。
