带夹持调节结构的管道旋转连接装置

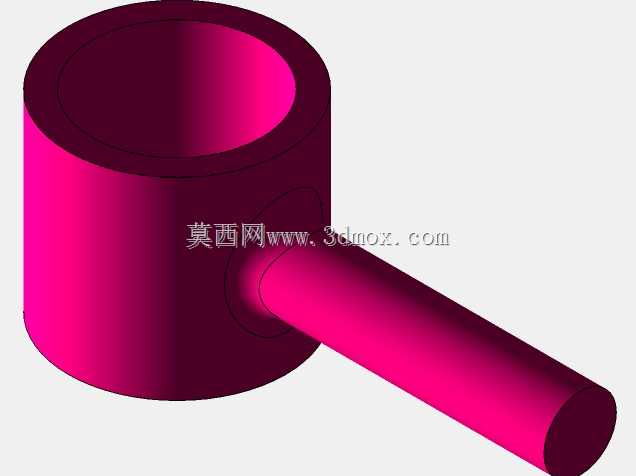

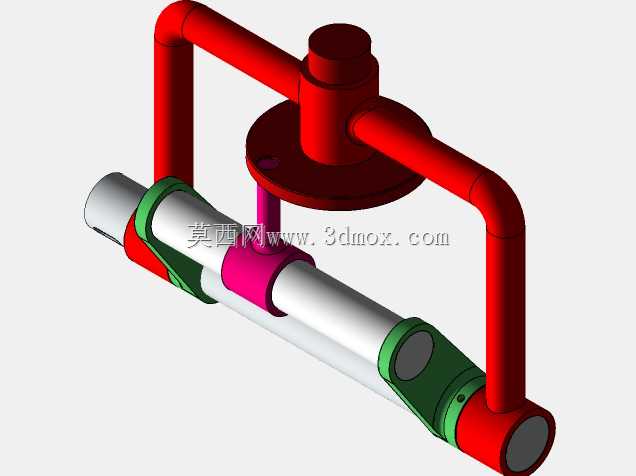

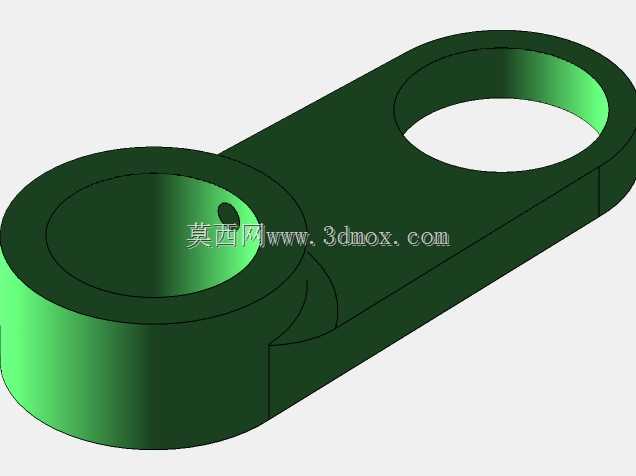

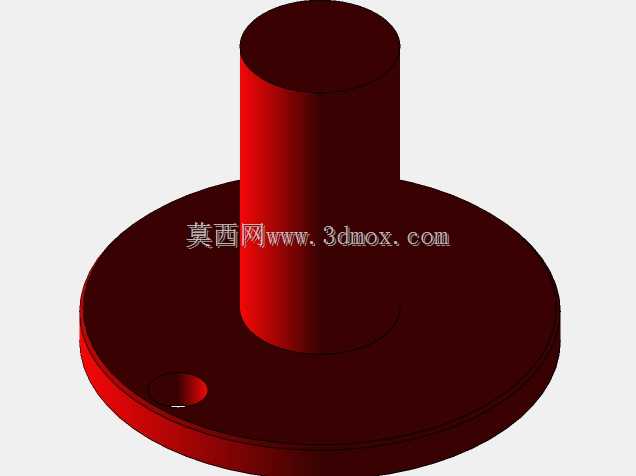

　　在流体输送管路系统的现场改造与运维场景中，经常会遇到主管道需要外接支路、同时支路端需要根据现场安装空间调整布设角度的需求，常规的固定法兰接头无法满足角度调整需求，而采用软管连接又存在承压能力不足、长期使用易老化渗漏的问题，这款管道旋转机构正是针对这类工程痛点设计的管路连接部件。该机构的核心功能是在保证管路密封连通的前提下，实现外接支路相对于主管道的周向角度旋转调整，调整到位后可通过配套的锁紧结构固定角度，无需对主管道进行切割焊接作业，大幅降低现场改造的施工量与作业风险。从结构设计来看，主体采用跨接式框架结构，上方的旋转基座为整个机构的安装定位基准，基座底部设置法兰式安装面，可直接固定在周边的设备支架或者墙体预埋件上，

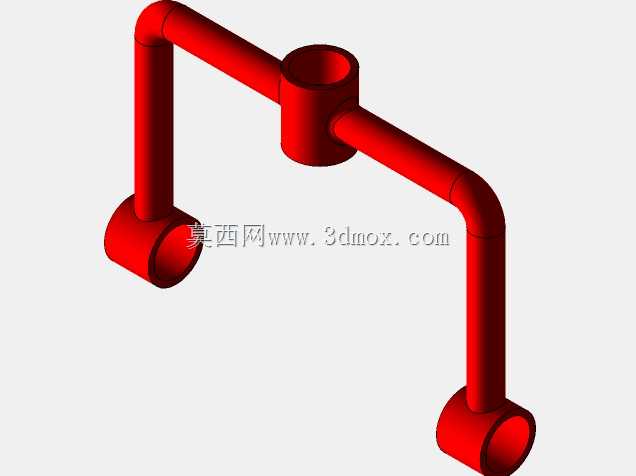

　　保证整个机构运行时的结构稳定性。两侧的红色弯管构成流体输送的旁通流道，弯管与主管道的连接位置设置了两组对称的抱箍式夹持组件，抱箍内侧配套有密封垫层，既可以抱紧不同外径公差的主管道，保证连接位置的密封性能，避免流体渗漏，也能作为旋转支撑的受力点，让整个旁通结构可以沿着主管道的轴线进行360度范围内的角度调整。设计过程中充分考虑了安装边界的限制，主管道穿装位置的抱箍采用对开式结构，安装时不需要将主管道整体截断穿入，只需要将两半抱箍扣合在主管道的对应位置即可完成预装，适配现场已布设完成的存量管道改造场景，整体结构的外轮廓尺寸控制紧凑，旋转过程中不会与周边常规布设的其他管路、支架产生运动干涉。抱箍上的彩色标识环对应不同的密封承压等级，

　　现场安装时可以通过颜色快速识别适配的管路压力区间，降低装错配件的概率。上方的旋转轴位置设置了阻尼结构，调整角度时可以停在任意角度位置不会自行松脱，方便施工人员在角度调整完成后再进行锁紧固定，整个流道的内壁做了圆弧过渡处理，避免流体在转向位置产生紊流与压损，适配清水、低压油气、常规化工流体等多种介质的输送场景，在市政管路改造、小型生产设备流体支路加装、实验室管路布设等场景中都能适用。
