拉杆式单杆双作用液压执行元件结构

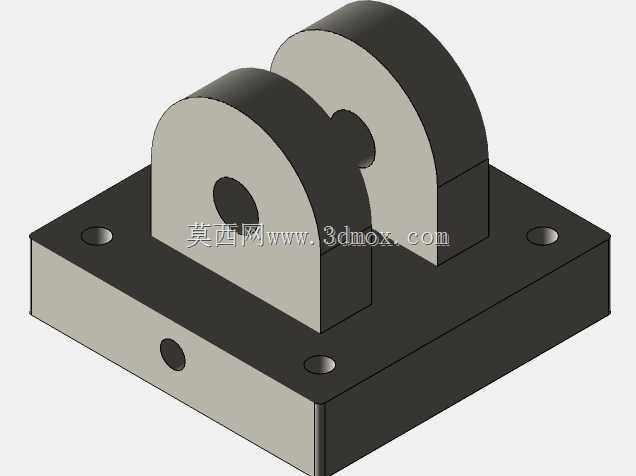

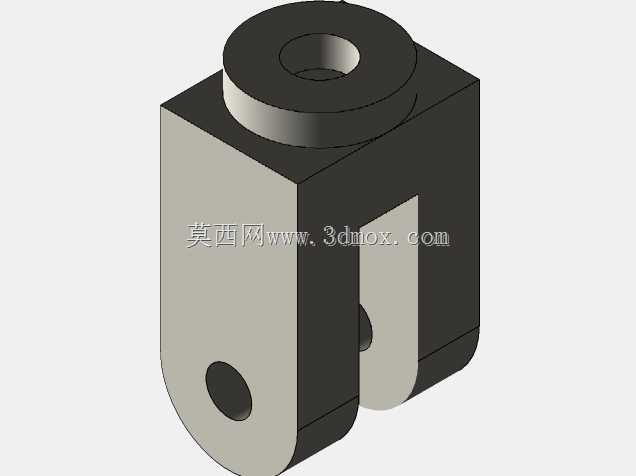

　　这款液压执行元件的三维结构，完全围绕工业现场实际安装与工况需求搭建，没有冗余的装饰性结构，每一处几何特征都对应实际加工与装配逻辑。从安装边界来看，上下两端的铰接吊耳预留了标准销轴配合孔位，安装时可直接匹配设备机架上的铰接支座，无需额外加工转接件，缸体总长度在活塞杆完全收回状态下适配多数中小型液压站配套设备的安装空间，活塞杆伸出行程覆盖常规直线推压作业的位移需求，缸筒外径尺寸兼顾了额定工作压力下的壁厚强度要求与整体轻量化需求，不会给安装机架带来额外的载荷负担。

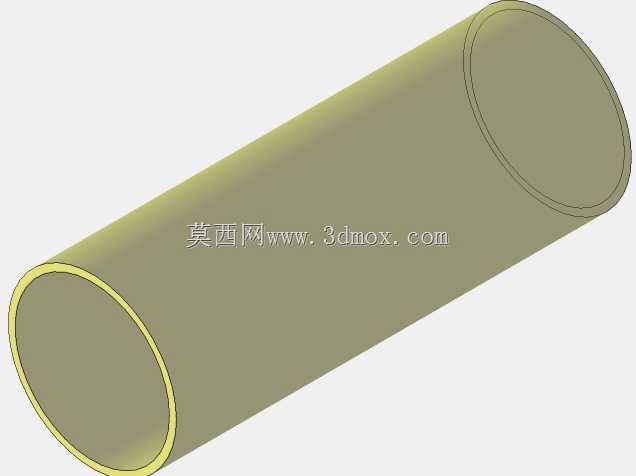

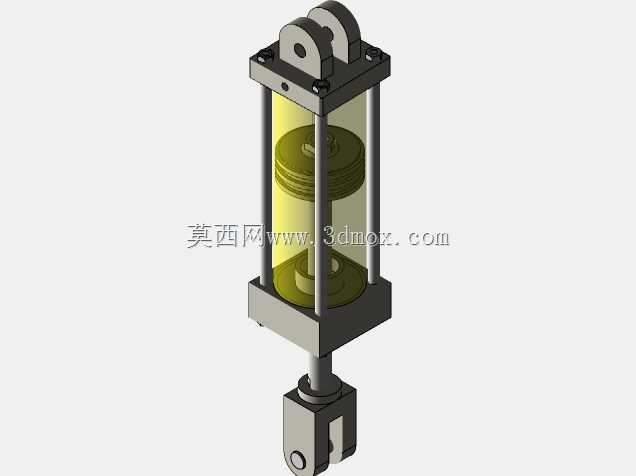

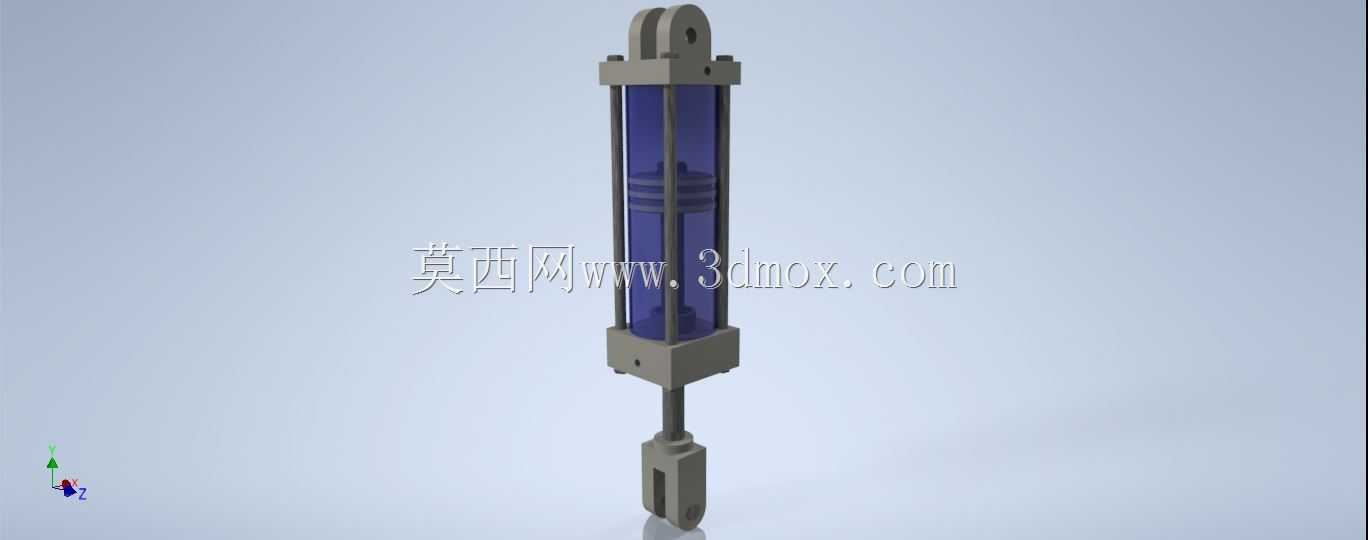

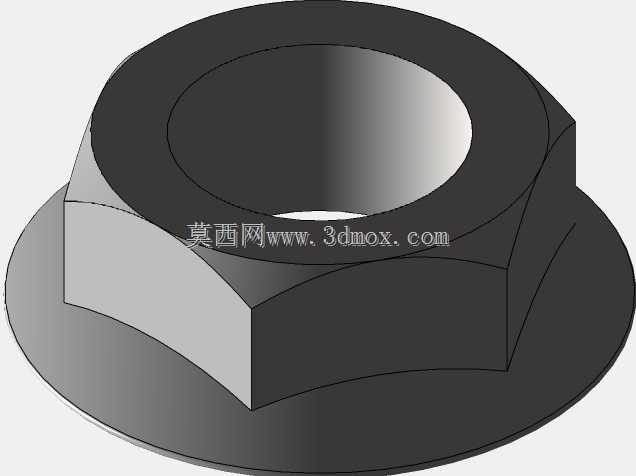

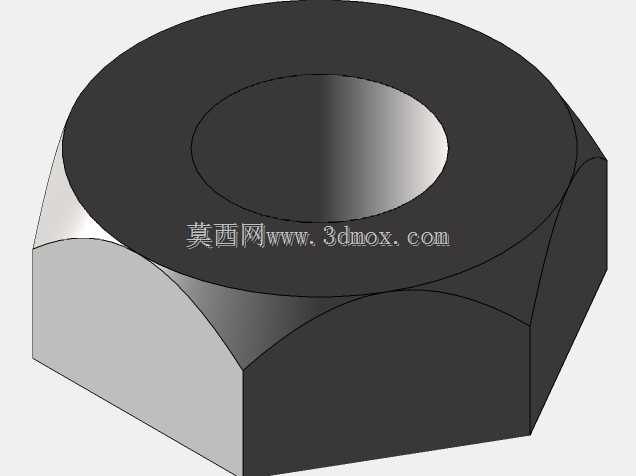

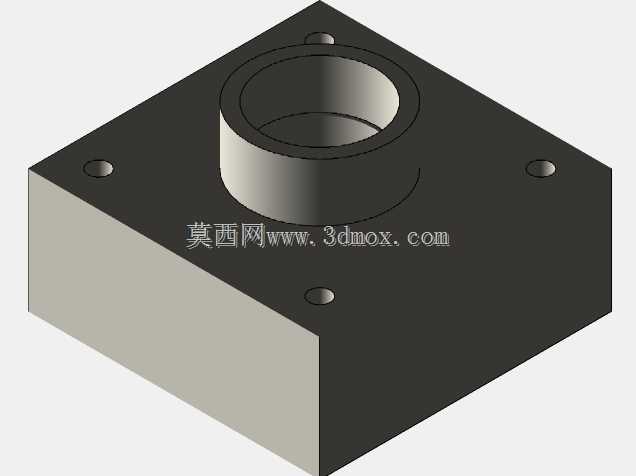

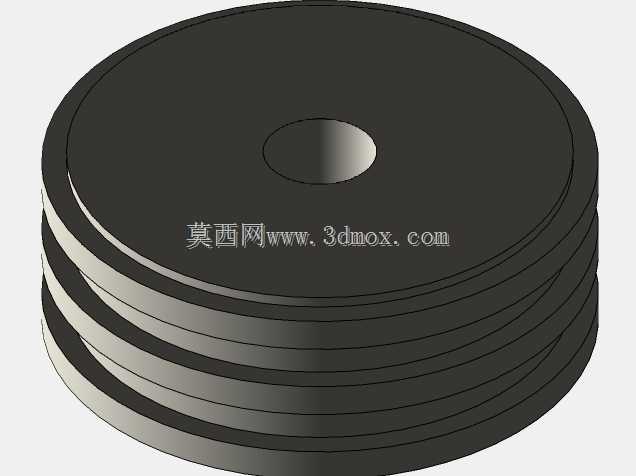

　　在功能特性设计上，采用透明化缸筒结构做可视化呈现，能直观看到内部活塞、密封件、缓冲结构的装配位置，实际量产版本的缸筒会采用高强度无缝钢管加工，内壁做珩磨处理保证表面粗糙度达到密封件适配要求，活塞上配置的双向密封件可隔绝无杆腔与有杆腔的压力油窜流，保证行程内的推力输出稳定无衰减，上下端盖与缸筒的连接采用拉杆锁紧结构，相比螺纹连接的缸筒，承压能力更强，拆装维护时只需松开拉杆螺母即可更换内部密封件，大幅降低现场运维的工作量。

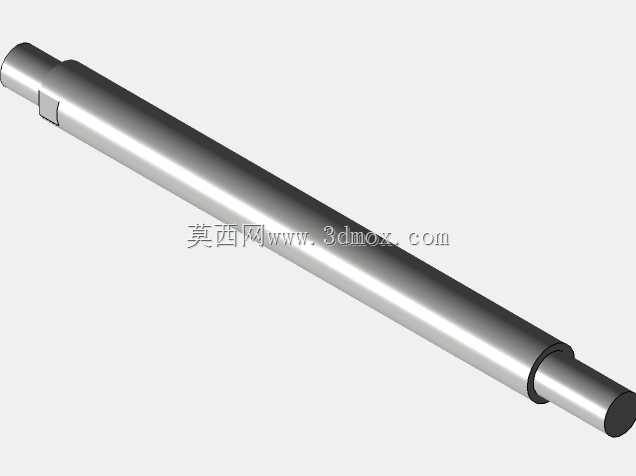

　　从实际应用场景出发，这类结构的液压执行件可适配机床工装的夹紧动作、自动化生产线的工件推料、工程设备的工作装置驱动、仓储设备的升降驱动等多种工况，只要是需要直线单向推力输出的液压回路，都可以基于这个基础结构调整安装尺寸、行程、额定压力来适配。设计过程中优先考虑了密封件的安装槽尺寸公差，所有槽位的宽度、深度都符合常用液压密封件的安装标准，避免出现密封件压缩量过大导致磨损过快、或是压缩量不足导致泄压的问题，活塞杆表面做了镀硬铬处理的结构预留，可提升表面硬度与防锈能力，适配多粉尘、潮湿的复杂工业现场环境，端盖上的油口位置采用标准公制螺纹接口，可直接匹配常规液压管路的管接头，无需额外转换接头，减少管路泄漏点。

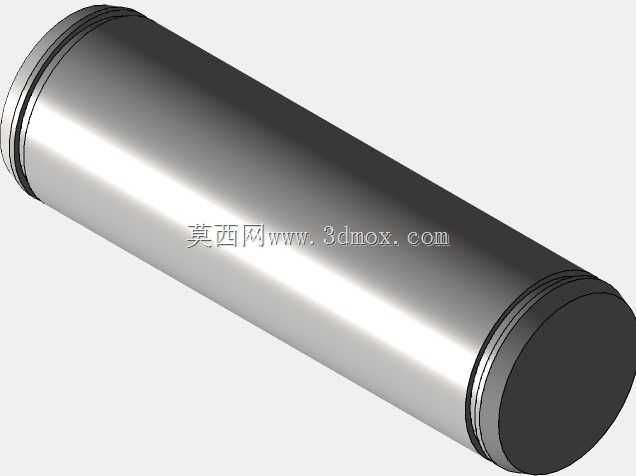

　　在建模逻辑上，所有配合面都预留了合理的装配间隙，铰接孔与销轴的配合采用间隙配合公差，保证铰接转动时无卡滞，活塞与缸筒内壁的配合间隙控制在密封件可补偿的范围内，既不会因为间隙过大导致密封件被挤入间隙切损，也不会因为间隙过小导致活塞运动时出现爬行问题，活塞杆与端盖之间的导向套长度经过匹配计算，可承受活塞杆伸出时的径向偏载，避免活塞杆出现弯曲变形，延长元件的整体使用寿命。
