多关节协作式工业机械臂结构设计

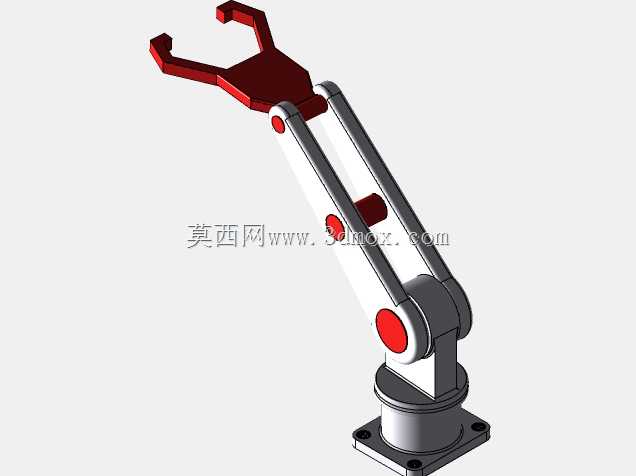

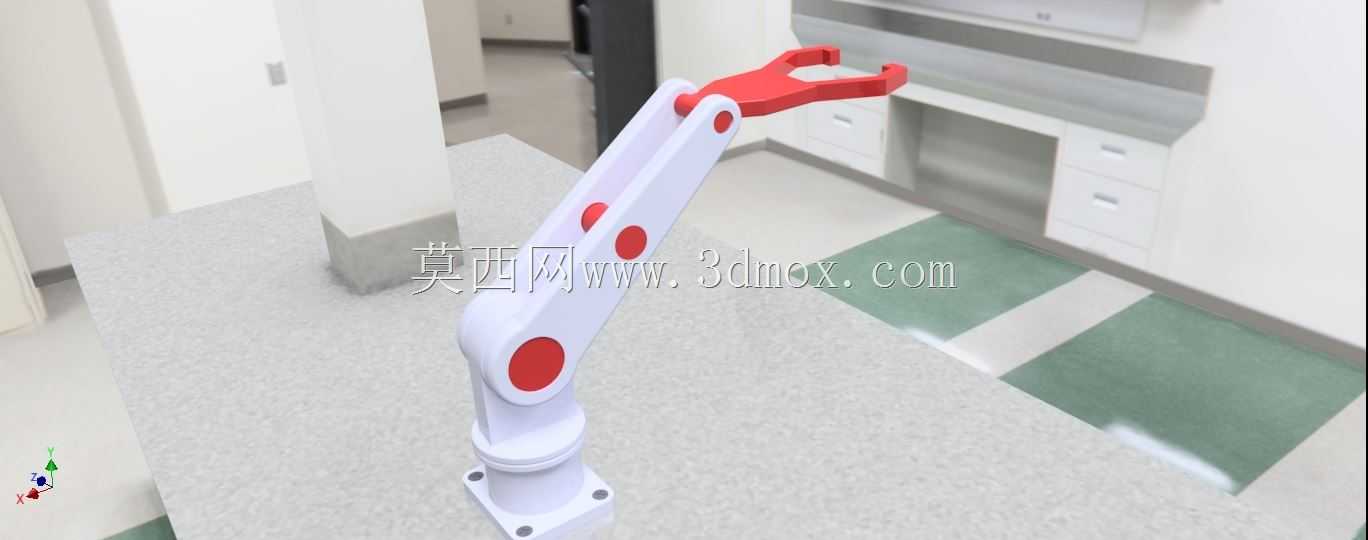

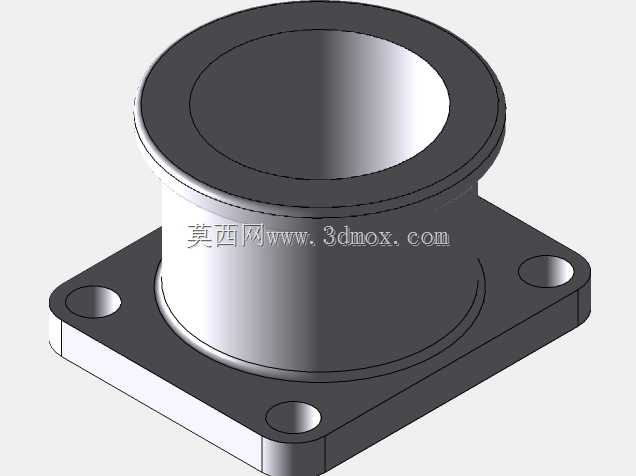

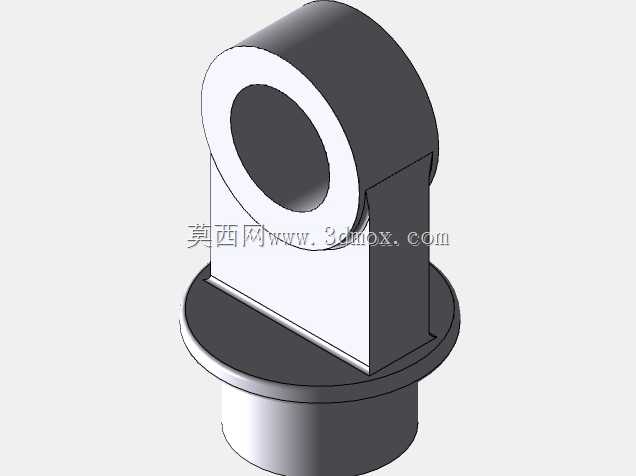

　　这款多关节机械臂的结构设计，核心围绕轻载工位的柔性作业需求展开，在3C电子装配、实验室样本转运、小型零部件分拣这类对作业空间、动作精度有要求的场景中适配性较强。从结构布局来看，整机采用基座回转、大臂俯仰、小臂俯仰、腕部回转加末端夹持的多自由度串联构型，各关节的转动副均采用同轴心的铰接设计，关节处的红色标识区域对应内部的传动件安装位，既可以内置谐波减速组件搭配伺服驱动，也可根据成本需求替换为步进电机加同步带的传动方案，适配不同预算的项目选型。基座部分设计有带安装孔的法兰底盘，安装时可通过螺栓直接固定在工作台面或者配套的移动小车上，底盘的安装孔位按照通用工业安装标准排布，不需要额外加工转接板就能适配多数现有工位的安装接口，

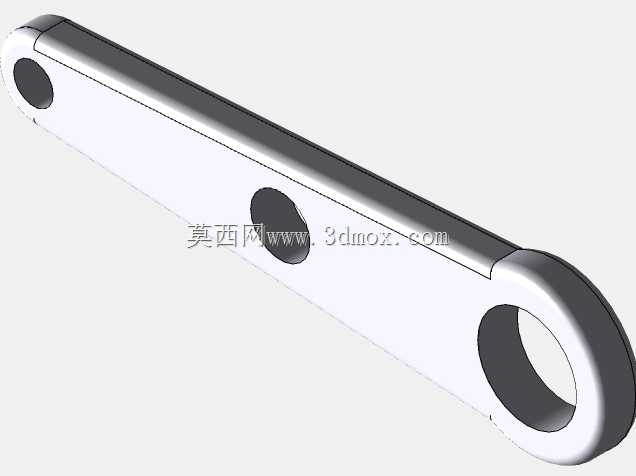

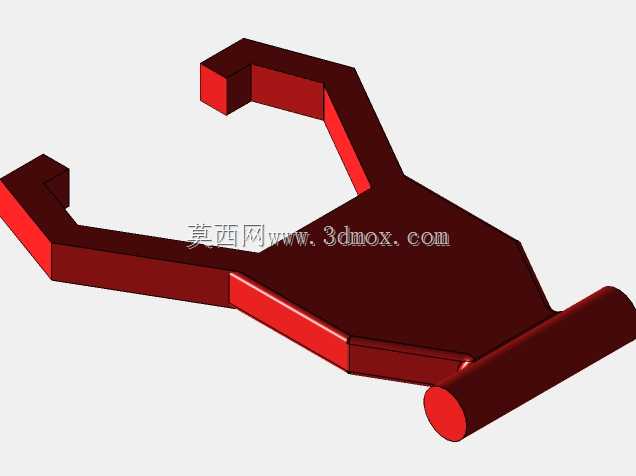

　　基座的回转范围覆盖正负180度，能够覆盖半径范围内的环形作业区域，减少工位的重复布局成本。大臂与小臂的结构件采用等强度的流线型壳体设计，内部预留了走线腔室，驱动线缆、传感线缆可以全部从臂体内部穿过，避免作业过程中线缆外露剐蹭周边设备，同时臂体的截面做了变厚度处理，在关节铰接处做了局部加厚来承载铰接处的弯矩，臂身中段适当减薄来控制整体自重，降低关节驱动的负载冗余。末端的夹持器采用叉型开合结构，夹持面预留了防滑垫安装槽，可以根据抓取工件的材质更换橡胶、硅胶或者聚氨酯材质的防滑垫，避免夹伤精密工件表面，夹持器的开合行程可以通过调整内部的驱动件行程来适配不同尺寸的工件，从细小的电子元器件到直径100mm以内的盒状工件都能稳定夹持。

　　设计过程中对各关节的运动干涉做了全行程校验，大臂俯仰到最低位置时不会与基座发生碰撞，小臂完全收拢时也不会与大臂结构产生剐蹭，各关节的运动范围都预留了足够的安全余量，避免实际运行中出现硬限位撞机的问题。整机的作业半径覆盖从基座中心向外延伸800mm左右的范围，竖直方向的作业高度可以覆盖从安装台面向上600mm的区间，能够适配多数桌面级作业工位的空间需求，不需要对现有工位的布局做大幅调整就能直接投入使用。
