链传动组合链轮啮合结构三维设计

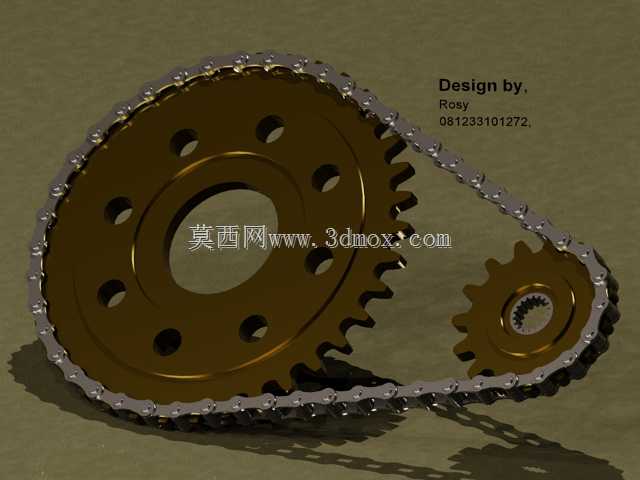

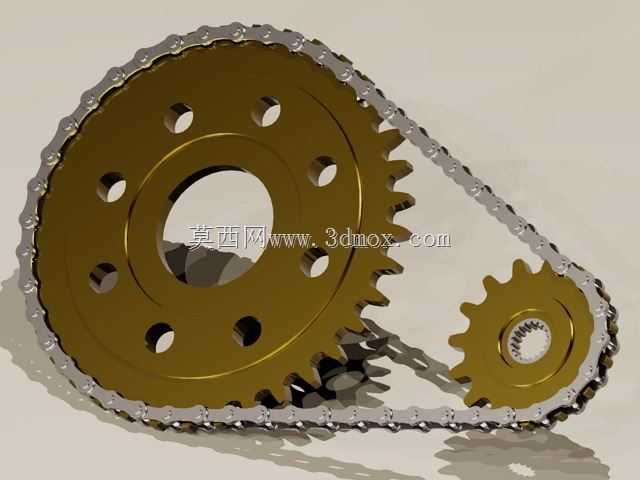

　　这套链传动结构的设计，核心围绕动力传输场景下的稳定啮合需求展开，在常规的滚子链传动布局基础上，做了大小双链轮的匹配设计，适配需要特定传动比的动力传递工况。从实际应用场景来看，这类结构常出现在需要远距离传递扭矩、对传动打滑容忍度极低的设备中，相比带传动，链传动的平均传动比更精准，作用在轴上的径向载荷更小，能在高温、多尘、有油污的相对恶劣工况下保持稳定工作状态。设计过程中首先确定了大小链轮的齿数配比，大链轮采用多减重孔的辐板式结构，在保证轮齿抗弯强度的前提下，尽可能降低转动惯量，减少链轮高速运转时的动载荷，轮缘部分的齿形经过修形处理，能保证链条滚子平稳进入和退出啮合，减少啮合冲击和多边形效应带来的传动波动。小链轮的齿数更少，

　　内孔设置了花键连接结构，能和动力输出轴实现可靠周向固定，传递更大扭矩的同时避免键连接带来的应力集中问题。配套的滚子链采用标准节距设计，链板做了等强度优化，销轴和滚子之间的间隙控制在合理范围，既保证铰接处的灵活转动，又不会因为间隙过大产生横向晃动。安装边界方面，设计时预留了两链轮的中心距调整余量，中心距的取值兼顾了链条的松边垂度要求，避免垂度过大导致啮合时链条跳齿，也不会因为中心距过小导致链条绕转次数过多加剧磨损。链轮的轴向定位尺寸做了严格公差约束，保证两链轮的端面共面度偏差在允许范围内，避免链条运行时出现偏磨、掉链的问题。齿面的结构设计考虑了润滑脂的留存空间，运转时能在齿面和滚子接触面形成稳定油膜，降低接触磨损，

　　延长整套传动机构的使用寿命。整套结构的尺寸链经过反复校核，各部件之间不存在运动干涉，链轮的齿形参数完全匹配所选链条的规格，装配时无需额外修配就能实现顺畅啮合，可直接用于传动系统的方案验证、装配模拟以及后续的工程出图参考，对于需要搭建链传动系统的设计人员来说，能直接参考其结构比例、安装尺寸和啮合参数，缩短前期设计的校核周期。
