三级档位齿轮传动减速箱结构设计

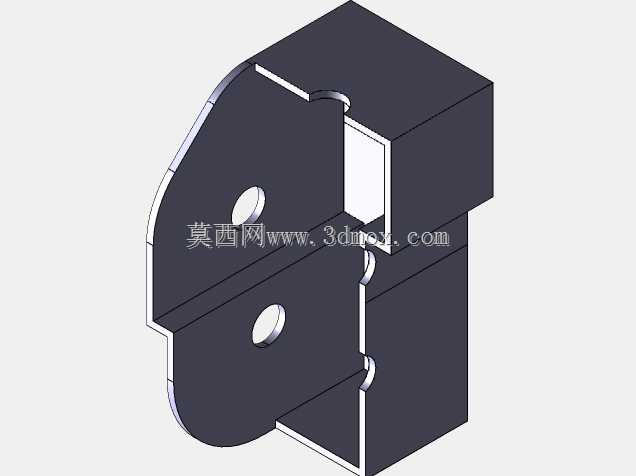

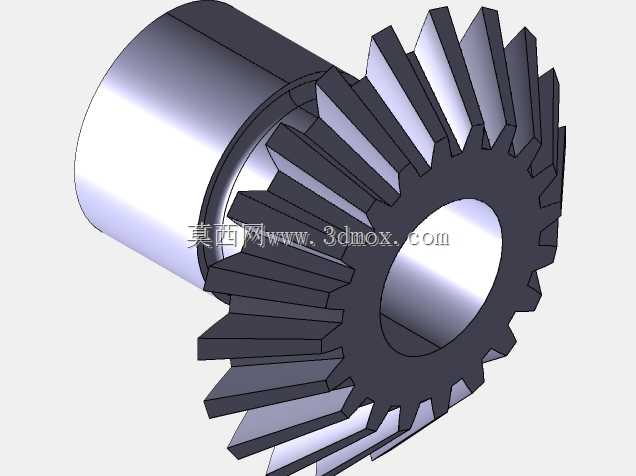

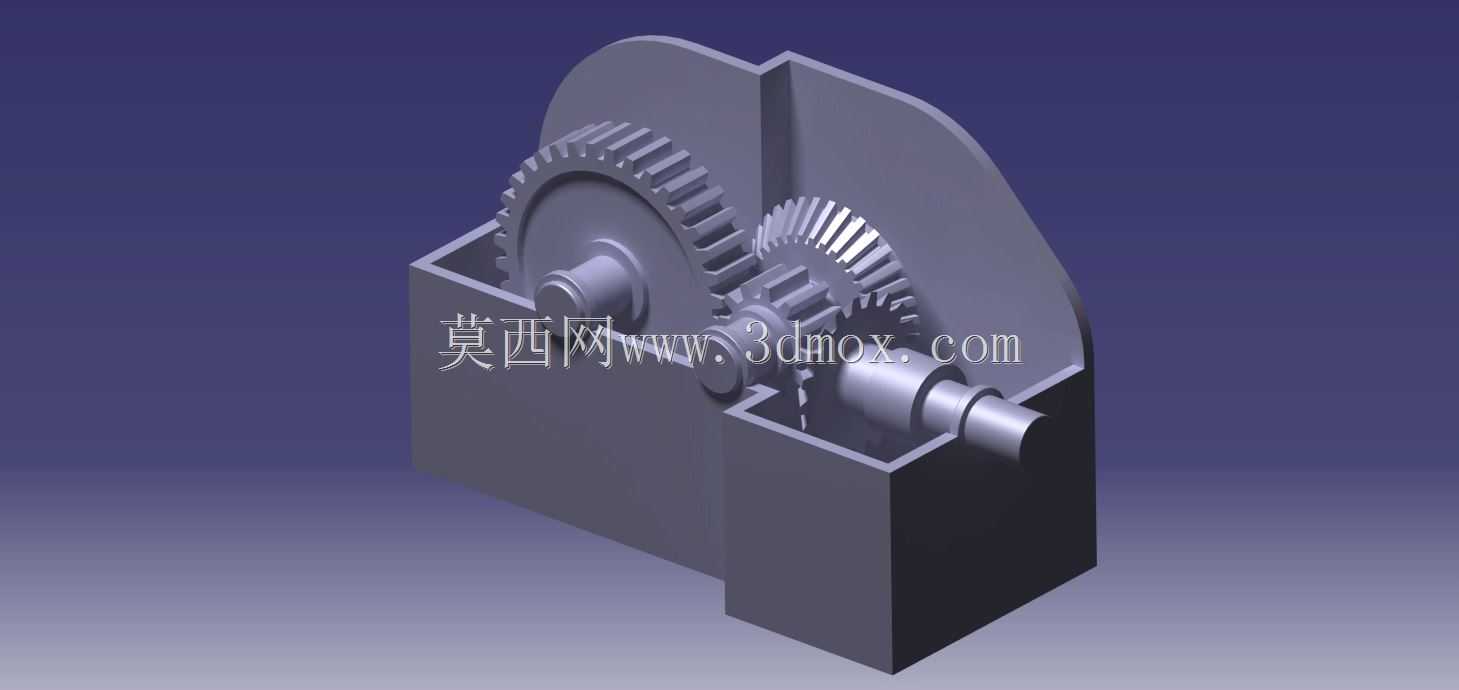

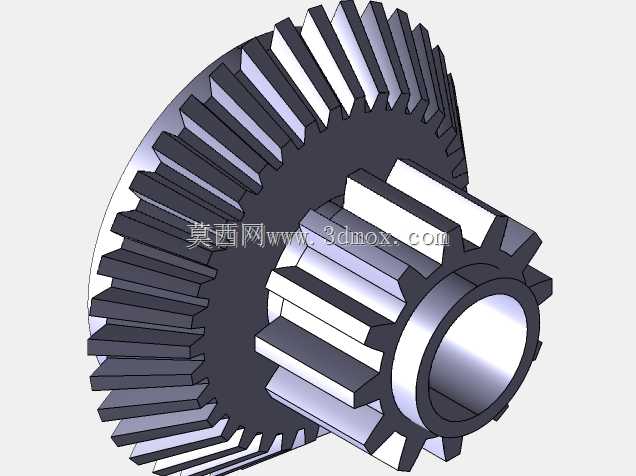

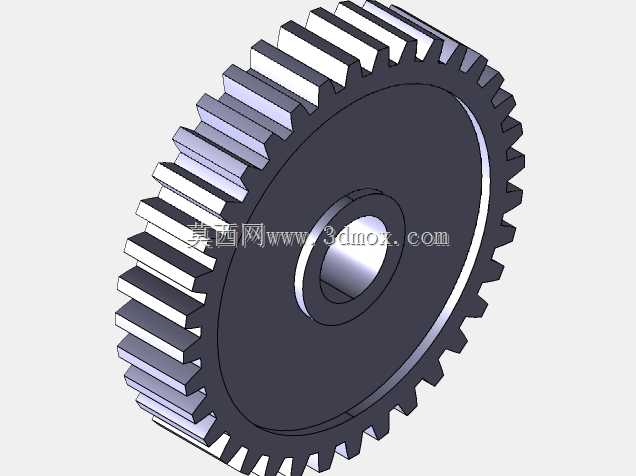

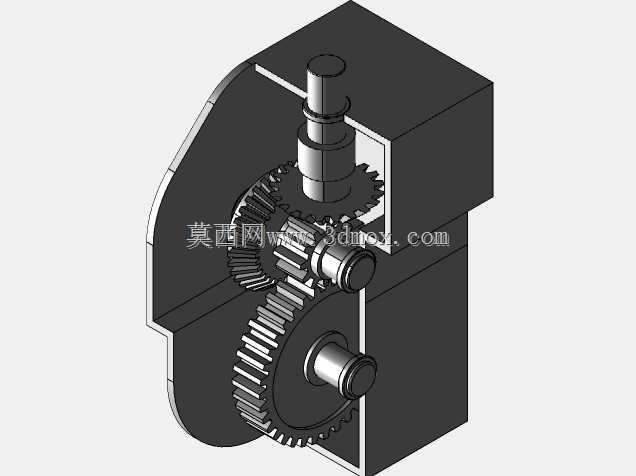

　　这款三级档位齿轮传动结构，核心应用在中小功率的动力传输场景中，常见于小型输送设备、台式加工机具、轻工生产线的动力端，用来匹配原动机与工作端的转速差，同时放大输出扭矩，满足不同工况下的负载驱动需求。从结构布局来看，整体采用半开式箱体承载设计，箱体轮廓做了圆弧过渡的切削处理，既避开了齿轮啮合的运动干涉边界，也能在铸造或机加工环节减少应力集中点，安装基准面设置在箱体底部的平整端面，预留的安装孔位可直接适配常规的设备安装机架，不需要额外做转接工装。传动部分采用圆柱直齿轮搭配锥齿轮的组合布局，输入轴端的锥齿轮负责改变动力传输方向，后续两级直齿轮组完成转速的逐级递减，三个档位的切换通过不同齿数齿轮副的啮合切换实现，

　　每一级齿轮的啮合侧隙都预留了合理的装配公差范围，既保证传动过程的平稳性，也避免热胀冷缩导致的齿轮卡滞问题。设计过程中优先考虑了装配的便捷性，箱体的剖分面设置在齿轮轴的中心高度位置，所有轴系零件都可以从剖分面完成装入，轴承位的同轴度公差控制在IT7级范围内，能保证轴系运转时的径向跳动量在允许区间，减少运转过程的振动和噪声。输出轴端伸出箱体的部分做了轴肩定位设计，可直接连接联轴器、带轮等传动零件，轴伸长度匹配常规标准件的安装尺寸，不需要额外做轴的二次加工。箱体的壁厚根据承载扭矩做了差异化设计，齿轮啮合区域的箱体壁厚适当加厚，用来承受齿轮啮合产生的径向作用力，非承载区域的壁厚做了减薄处理，在保证整体刚性的前提下控制整体重量。

　　齿轮的齿宽系数选取兼顾了承载能力和轴向尺寸控制，不会因为齿宽过大导致轴系的弯曲变形量超标，也不会因为齿宽过小导致齿面接触应力超过材料许用值。整个结构的外形尺寸控制紧凑，安装边界预留了足够的操作空间，日常维护时不需要完全拆解箱体，就可以完成齿轮啮合状态的检查和润滑脂的补充，适配车间常规的维护作业条件，不需要专用的拆装工具就能完成常规维保操作。
