传动比2.1二级直齿齿轮变速箱体结构

项目分类:齿轮 发布时间:2022-04-11 ID:603421
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构
  • 传动比2.1二级直齿齿轮变速箱体结构

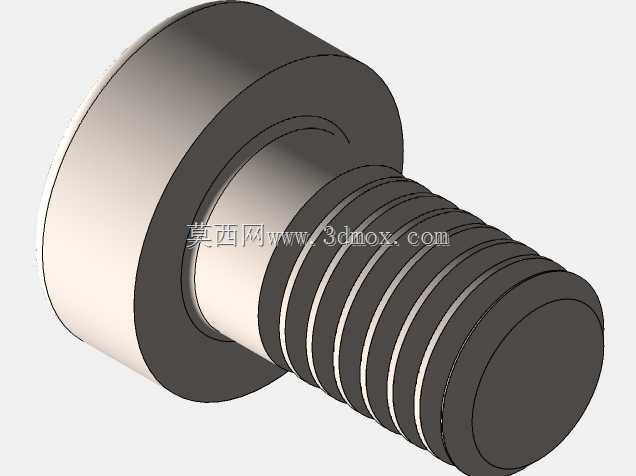

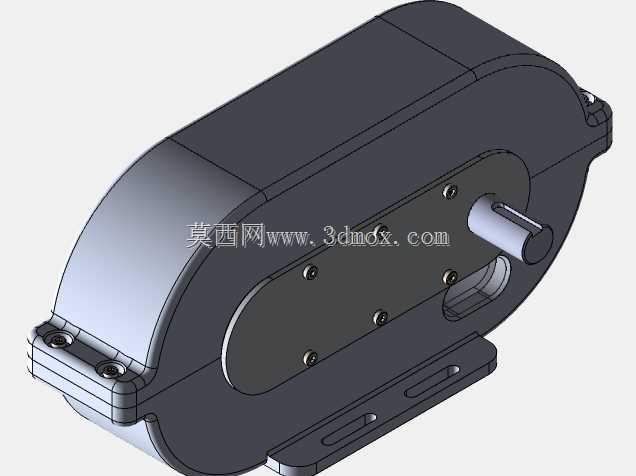

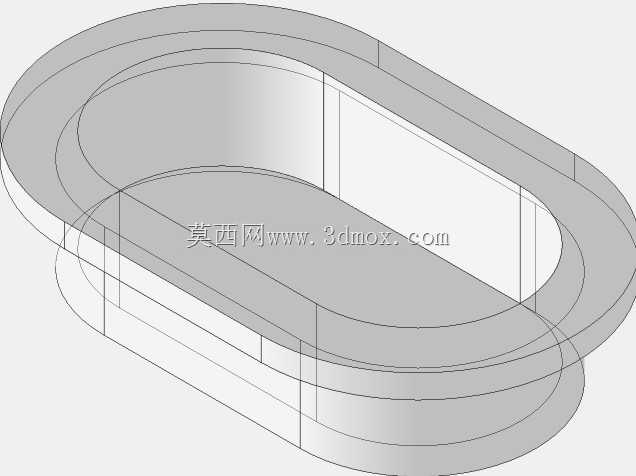

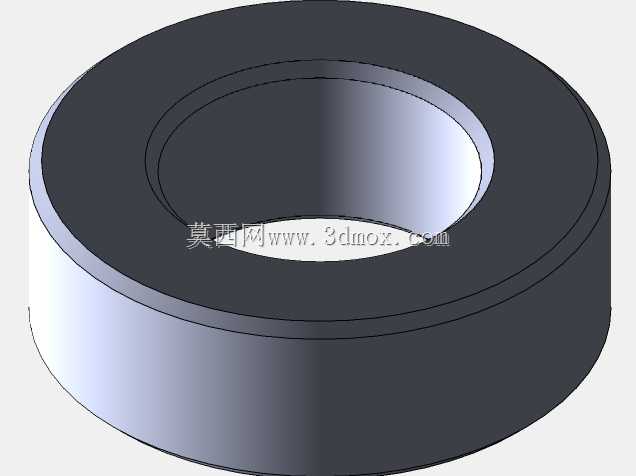

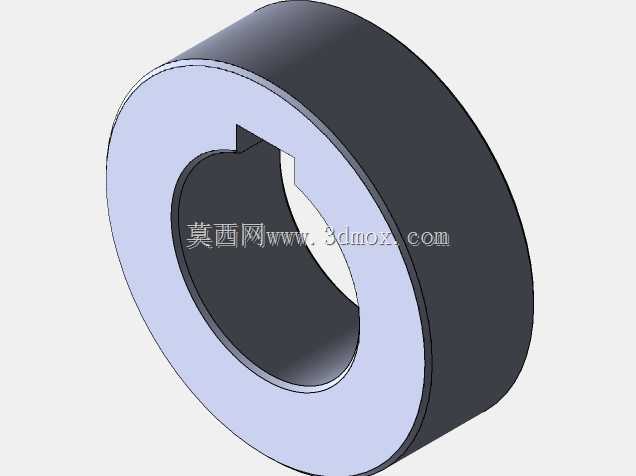

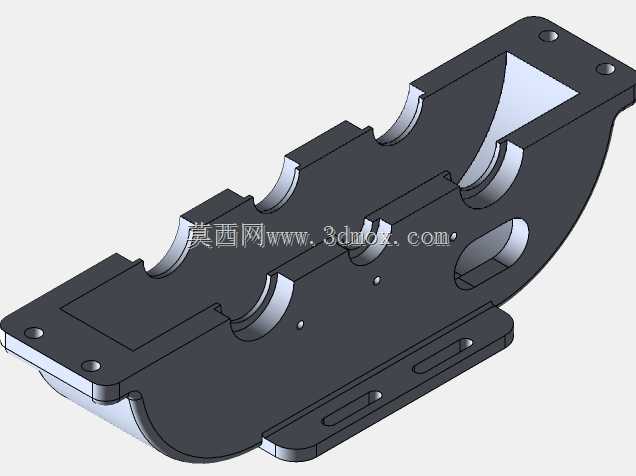

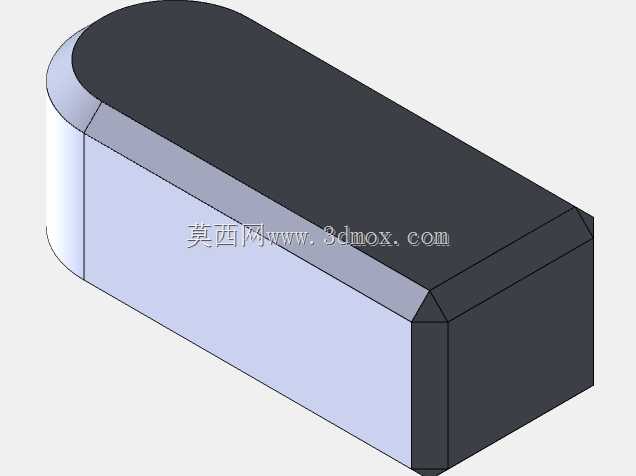

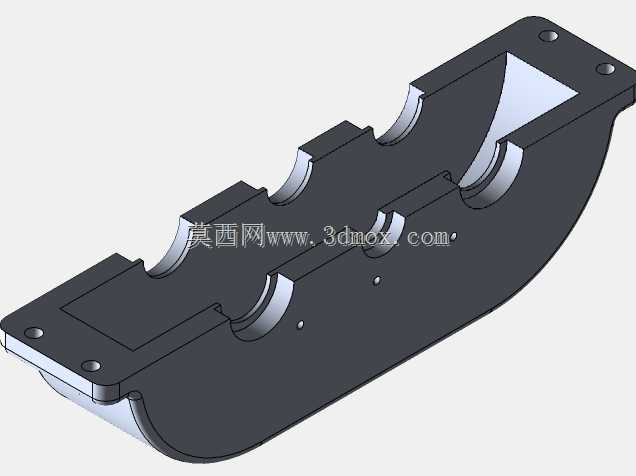

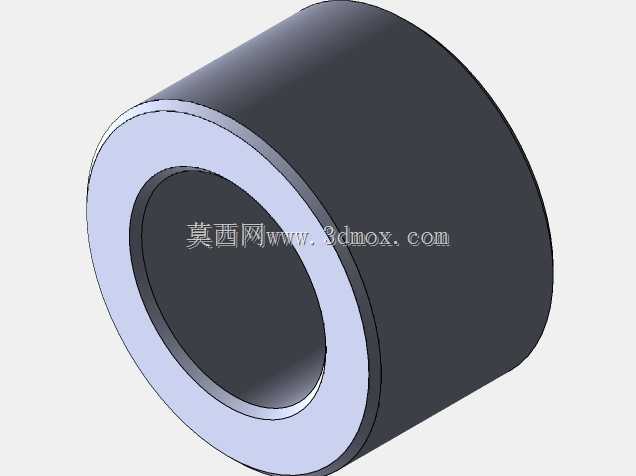

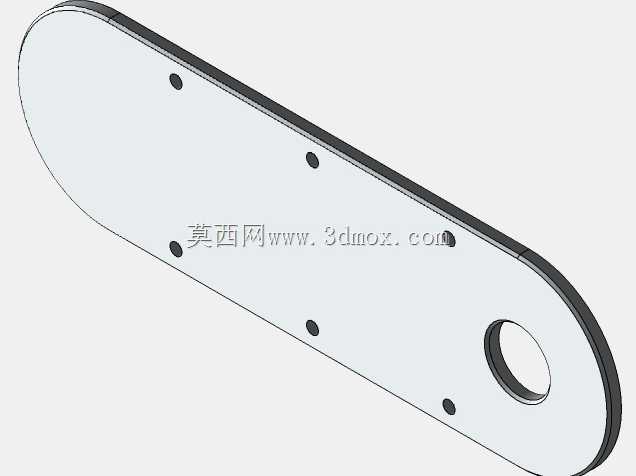

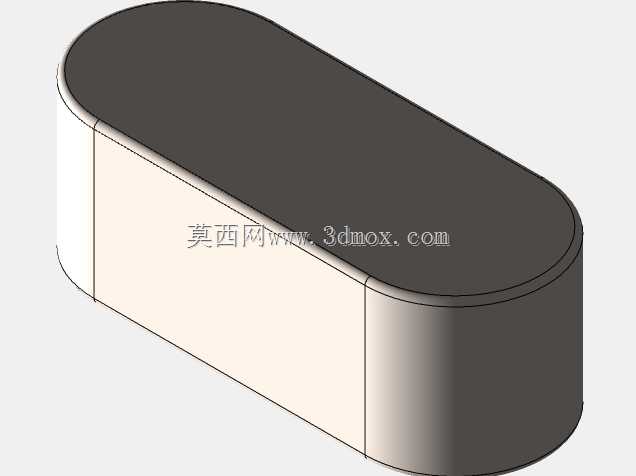

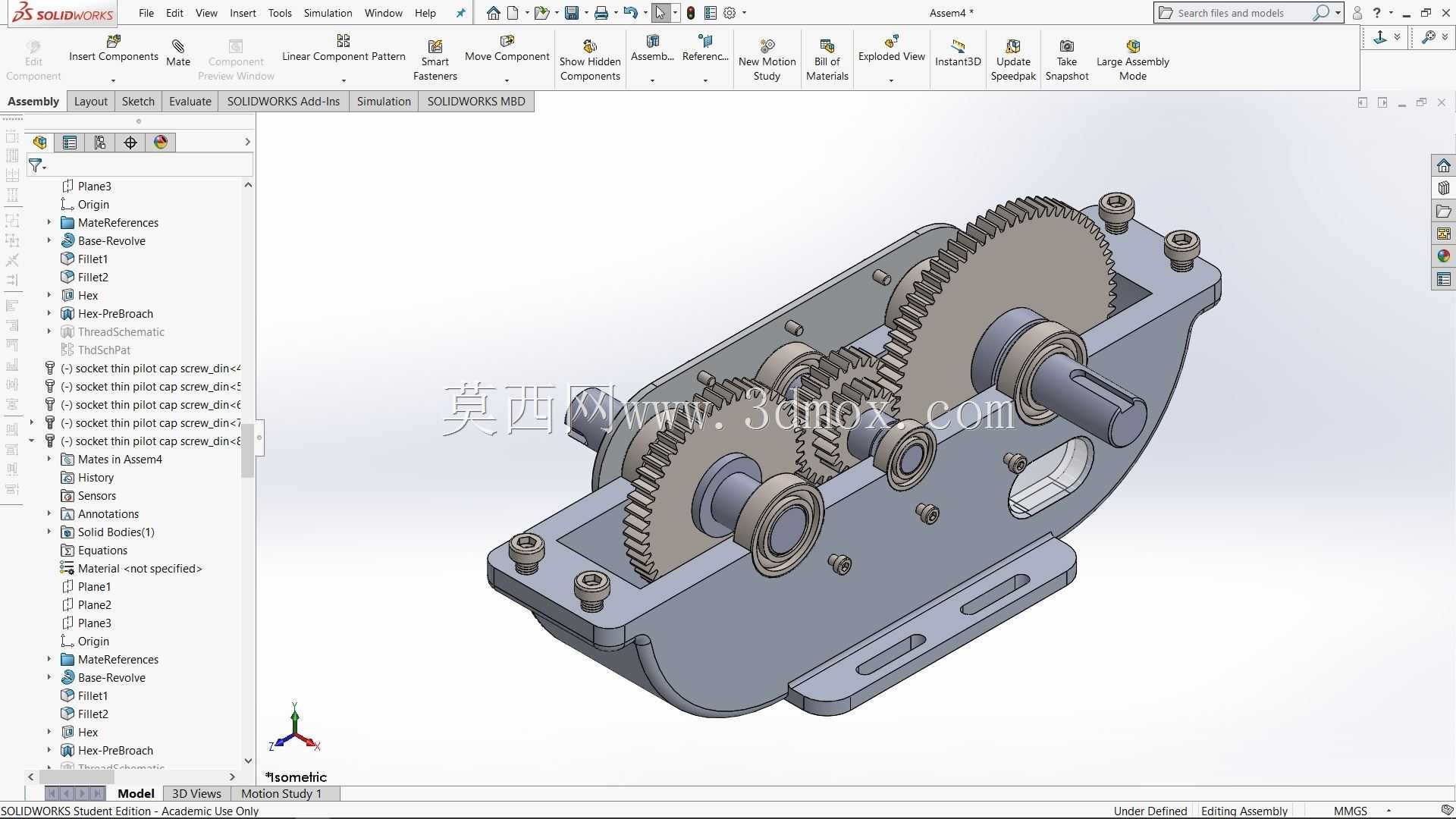

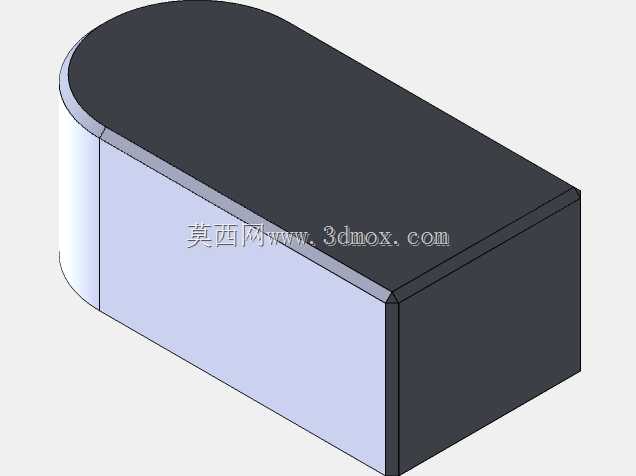

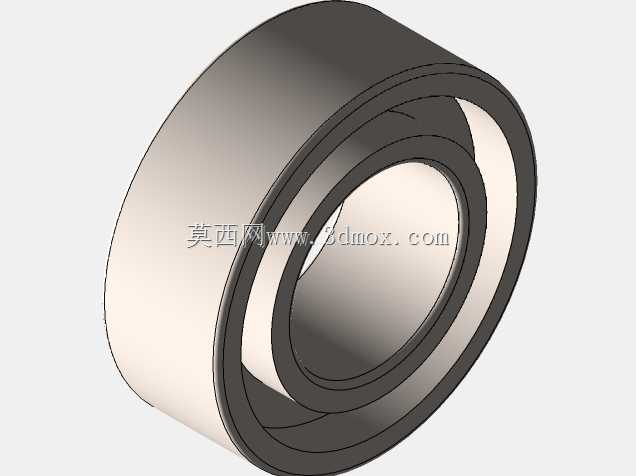

  这款齿轮变速结构常配套在中小型自动化输送线、小型实验台动力传输段、轻工包装设备的动力输入端,用来匹配原动机与执行端的转速差,把高转速低扭矩的输入动力转换为适配负载的低转速高扭矩输出,也可根据动力布置需求反向作为增速结构使用,适配常规的小功率动力传输场景,能覆盖多数对传动比精度要求适中、载荷平稳的民用及工业轻型传动需求。从结构设计逻辑来看,整体采用剖分式箱体布局,箱体内布置两对直齿圆柱齿轮实现2.1的固定传动比,输入输出轴均平行布置,轴端通过滚动轴承支撑在箱体镗孔内,轴承外侧设置端盖完成轴向定位与密封,避免箱内润滑脂泄漏同时阻挡外界粉尘进入啮合区域。箱体底部设计带长圆孔的安装脚,长圆孔的预留间隙可以适配安装时的位置公差调整,

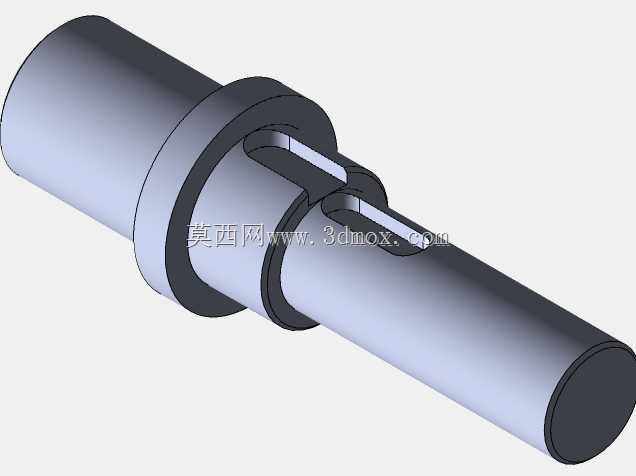

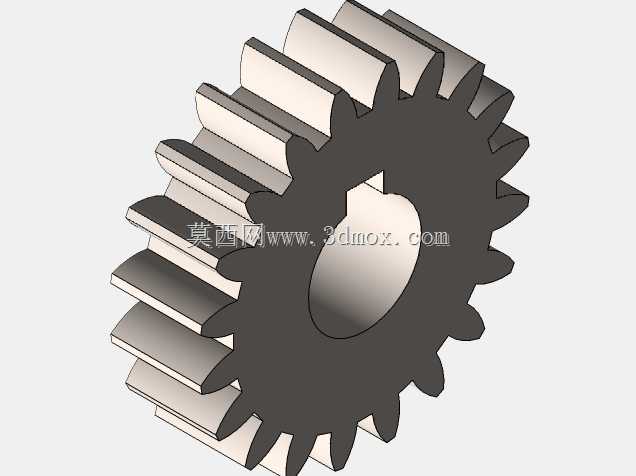

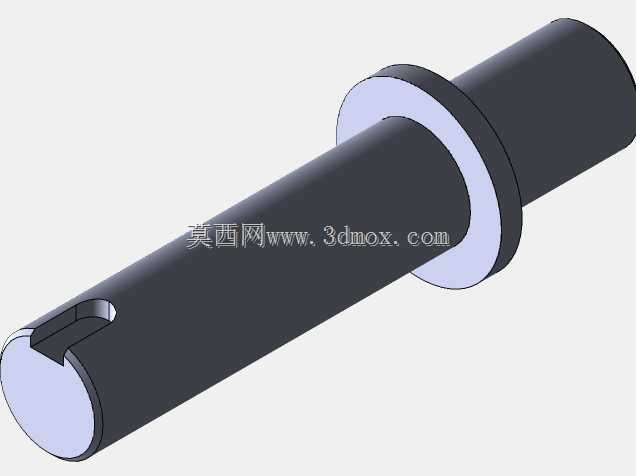

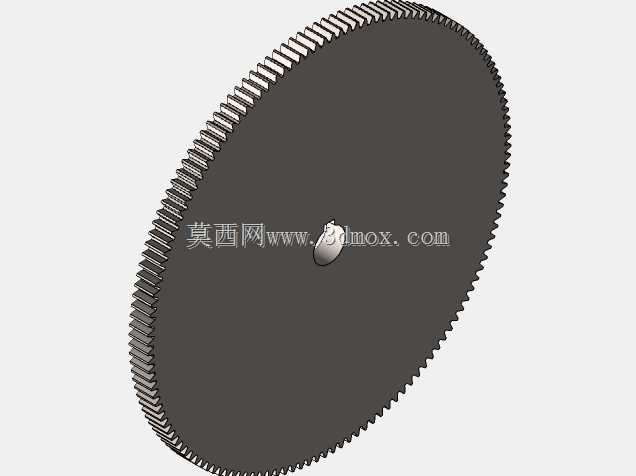

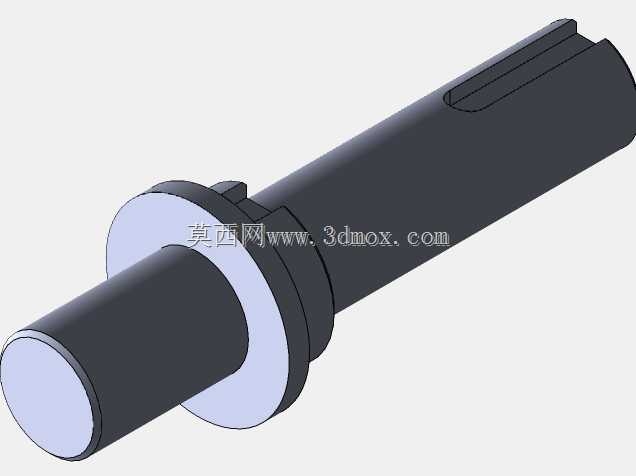

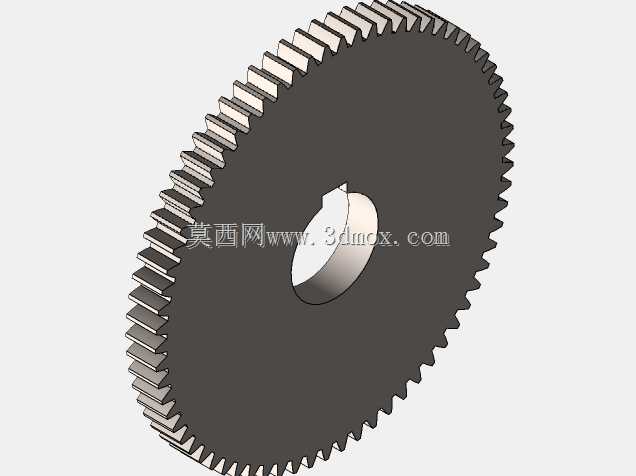

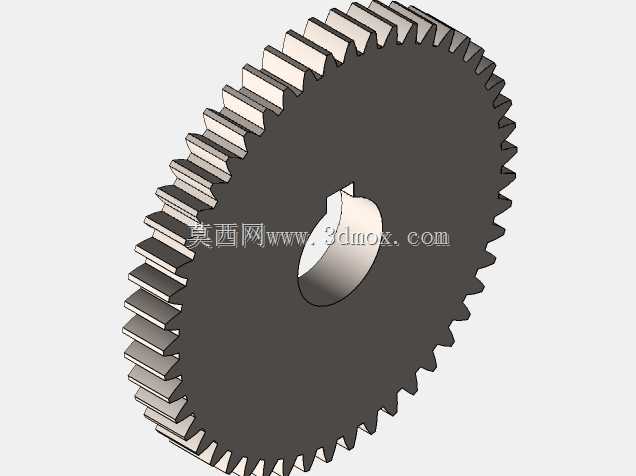

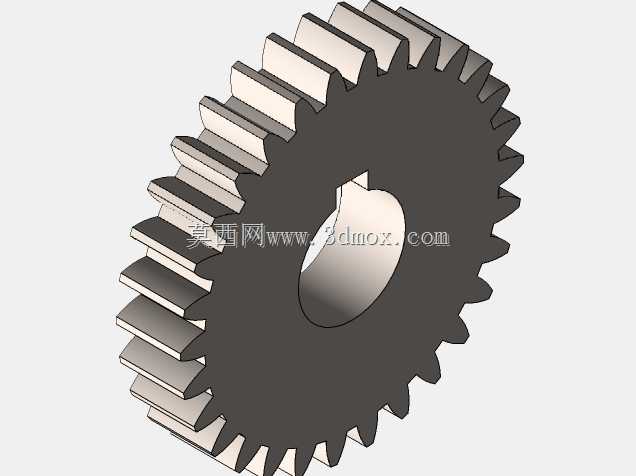

  不需要安装时二次配做定位孔,降低现场装配的调整难度。齿轮参数匹配上,各级齿轮的模数统一,齿宽按照载荷分布做了差异化设计,高速级齿轮齿宽略大于低速级,抵消轴系受载变形带来的啮合偏载问题,保证齿面接触应力分布均匀,延长齿轮副的使用寿命。箱体的合箱面采用平面密封设计,合箱时配合密封胶即可实现可靠密封,箱体侧壁预留的观察窗可以在不拆解箱体的情况下观察内部齿轮啮合状态,日常巡检时能快速判断齿面磨损、润滑脂存量情况,减少设备维护的拆解工作量。轴伸端的轴径按照常规的联轴器安装尺寸设计,能直接匹配标准件的刚性联轴器、弹性联轴器,不需要额外加工轴头,缩短设备组装的零件适配周期。整体结构没有采用复杂的行星轮系或者蜗杆传动结构,

  全部采用加工工艺成熟的直齿圆柱齿轮,零件加工难度低,普通滚齿设备即可完成齿轮加工,箱体采用铸铁或者铝合金压铸都可实现批量生产,制造成本可控,适合小批量设备配套或者教学演示场景使用,也可作为非标设备设计时的传动模块参考,直接调整齿轮参数即可适配不同的传动比需求,安装边界上整体外形紧凑,轴向与径向尺寸都控制在小型传动单元的常规范围内,不需要预留过大的安装空间,可直接集成在设备机架的预留安装位内,不会占用过多的设备内部布局空间。
