主轴数控车床三爪液压卡盘结构设计

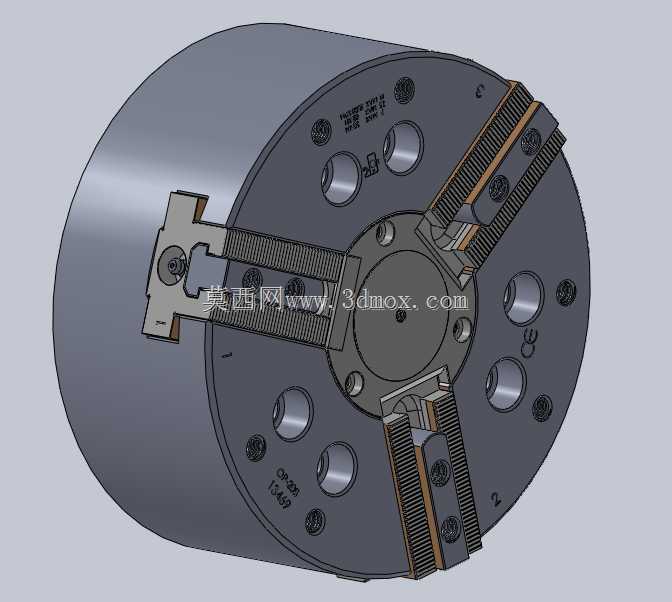

　　这款卡盘是数控车床主轴端核心装夹执行部件，主要适配盘类、短轴类回转零件的车削加工装夹需求，在量产型数控车削加工单元、普通数控车床升级改造场景中都有广泛适配空间，可覆盖绝大多数中小尺寸回转件的装夹工序，能完成外圆夹持、内孔撑持两种装夹模式，适配不同装夹基准的零件加工需求。从结构设计来看，盘体采用整体合金钢结构，调质后做表面硬化处理，保证长期受夹紧力、切削冲击力作用下的形位精度稳定，盘体上的三个卡爪导轨采用等分布局，分度精度控制在0.005mm以内，保证夹持后零件的回转同轴度满足精车工序要求。卡爪采用分离式硬爪结构，基爪与顶爪可拆分更换，针对不同直径的零件可快速更换适配顶爪，无需重新打磨整副卡爪，减少换产调整时间；

　　每个卡爪的驱动采用内置式液压活塞连杆结构，三个卡爪同步径向运动，夹紧力可通过液压系统压力无级调节，针对薄壁零件加工可调低夹紧力避免夹伤变形，针对重型粗加工工况可调高压力保证夹持可靠性，防止切削过程中零件打滑飞出。盘体背部的安装止口、连接螺孔按照标准主轴端部尺寸设计，可直接适配同规格的车床主轴法兰，安装时无需额外制作过渡连接盘，安装端面与主轴端面贴合后打表检测端面跳动可控制在0.002mm以内，径向跳动不超过0.003mm，满足高精度车削的装夹精度要求。盘体上预留的多个通孔、沉孔分别用于安装定位销、连接螺栓，同时兼顾减重和动平衡需求，卡盘在最高工作转速下的动平衡等级达到G2.5级，避免高速旋转时产生振动影响加工表面质量，

　　也能保护主轴轴承不受额外偏载力影响。卡爪表面的齿形结构经过淬硬处理，增加与零件接触的摩擦力，同时齿形的等距设计保证卡爪重复装夹的定位精度，批量加工时零件的装夹一致性好，可有效降低首件调试后的尺寸波动。设计过程中充分考虑了切屑防护，卡爪与盘体的导轨缝隙处预留了密封槽，可加装防尘密封胶条，防止车削产生的铁屑、切削液进入卡盘内部的驱动机构，减少内部活塞、连杆的磨损，延长卡盘的维护周期，日常维护仅需定期从注油孔注入润滑脂即可保证运动顺畅。
