小型卧式工件进给加工专用设备结构

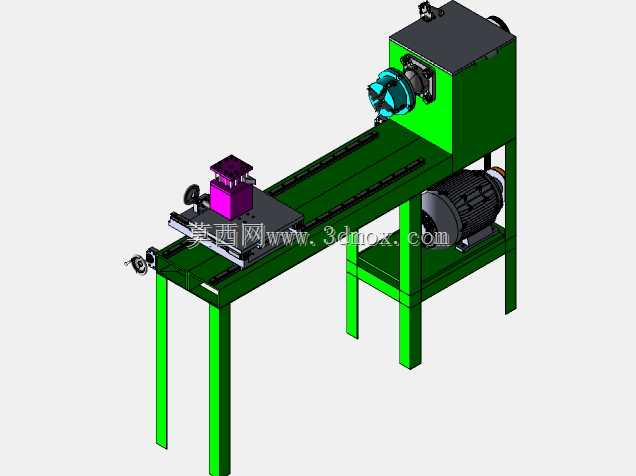

　　这款小型卧式加工设备的结构设计，主要面向小尺寸五金零件、塑料样件的小批量端面加工、开槽工序，常见于街边五金加工门店、职业院校实训车间、小型五金加工厂的零散件加工场景，相比大型卧式车床占地更小，操作门槛更低，适配多品种小批量的柔性加工需求。从结构布局来看，设备采用落地式方管焊接机架作为承载主体，四根竖直方管支腿搭配底部横撑焊接框架，支腿底部预留安装孔位，可直接通过膨胀螺栓固定在水泥地面上，整体安装占地长度约1.2米、宽度约0.5米、高度约1.3米，不需要额外做设备基础，普通厂房地面即可满足安装承重要求，单台设备总重控制在120kg以内，移位调整时仅需手动液压叉车即可完成转运。动力传输部分采用两级带传动结构，

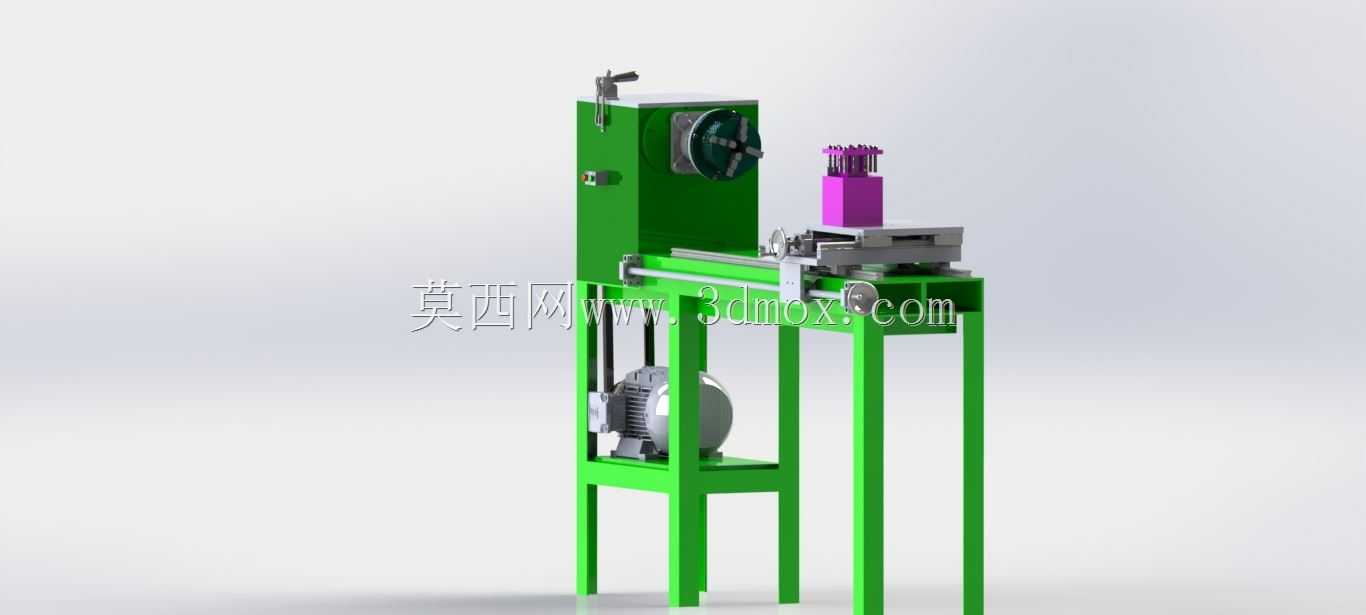

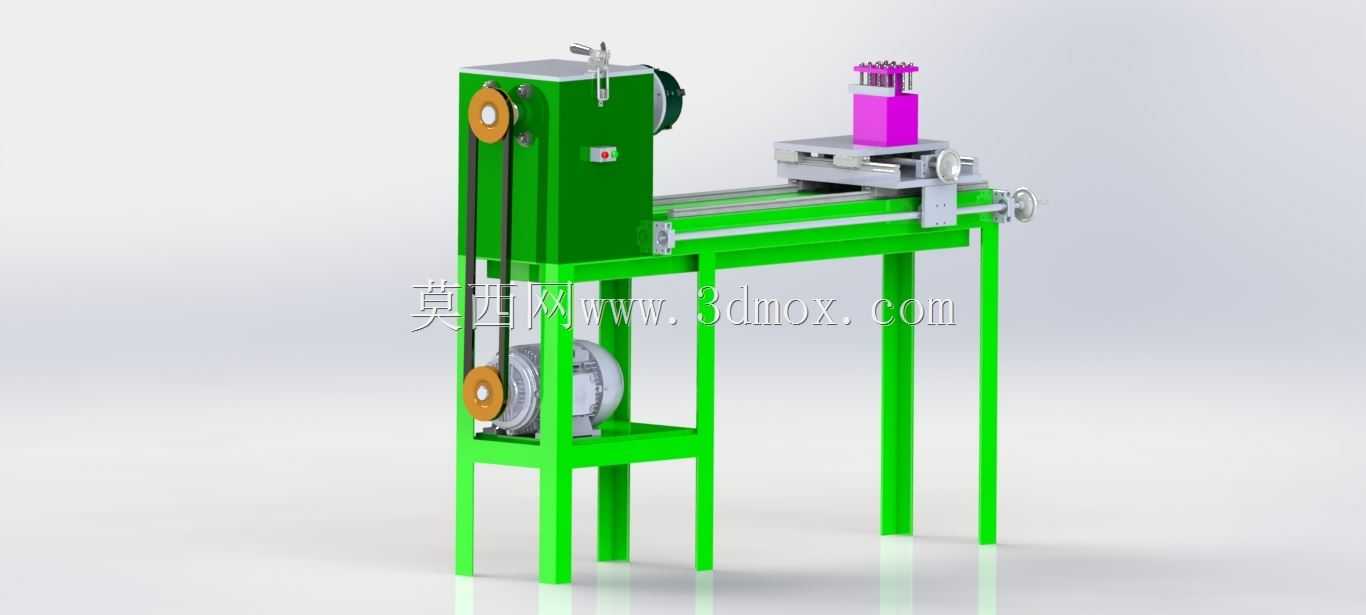

　　下部安装的驱动电机通过三角带将动力传递到上部主轴箱的输入带轮，带轮外侧设置全封闭防护罩，避免加工过程中切屑、杂物卷入传动带造成设备故障，带传动的结构设计同时具备过载缓冲能力，当工件切削阻力过大时皮带可产生微量打滑，保护主轴和电机不会因为刚性过载出现损坏。主轴箱固定在机架左侧的竖直安装板上，输出端可适配装夹小型三爪卡盘，用于加持待加工的棒料、异形小工件。进给部分采用手动十字滑台结构，滑台通过燕尾槽导轨搭配丝杠实现横向、纵向的手动进给，手轮设置在滑台端部，操作人员站在设备正面即可单手操作调整进给量，滑台台面预留T型槽，可根据加工需求装夹不同的工装夹具、刀座，图中滑台上方装夹的多工位夹具，可同时固定8个小型待加工工件，

　　单次装夹即可完成批量工件的同工序加工，大幅减少重复装夹的辅助时间。设备的电气控制部分集成在主轴箱侧面的控制盒内，仅设置启动、停止、急停三个操作按钮，电路走线全部沿机架方管内部排布，外部无裸露线缆，避免加工过程中切削液、金属切屑磨损线缆绝缘层造成安全隐患。设计过程中特意将电机安装位置下沉到机架下部的横撑托板上，一方面降低设备整体重心，提升设备运行时的稳定性，减少主轴高速转动时的整机振动，另一方面也给上部主轴箱留出足够的操作空间，方便操作人员装拆工件、调整卡盘。滑台的行程设计为横向300mm、纵向150mm，可满足最大直径100mm、长度300mm以内工件的加工需求，导轨面预留润滑脂注油孔，日常维护时仅需定期注入润滑脂即可保证导轨滑动顺畅，不需要复杂的液压润滑系统，后期维护成本极低。
