力士乐款罐式液压回流管路过滤装置

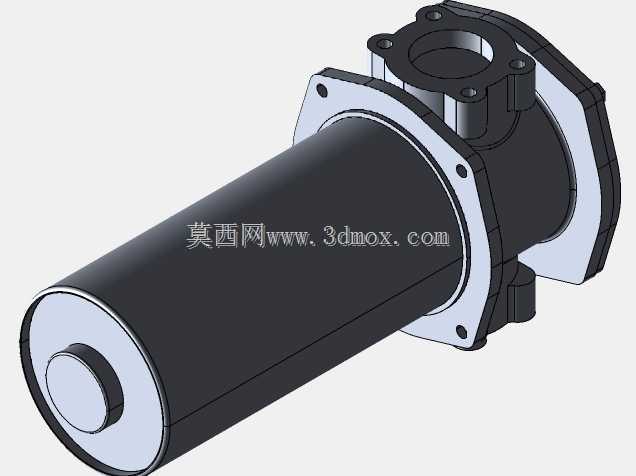

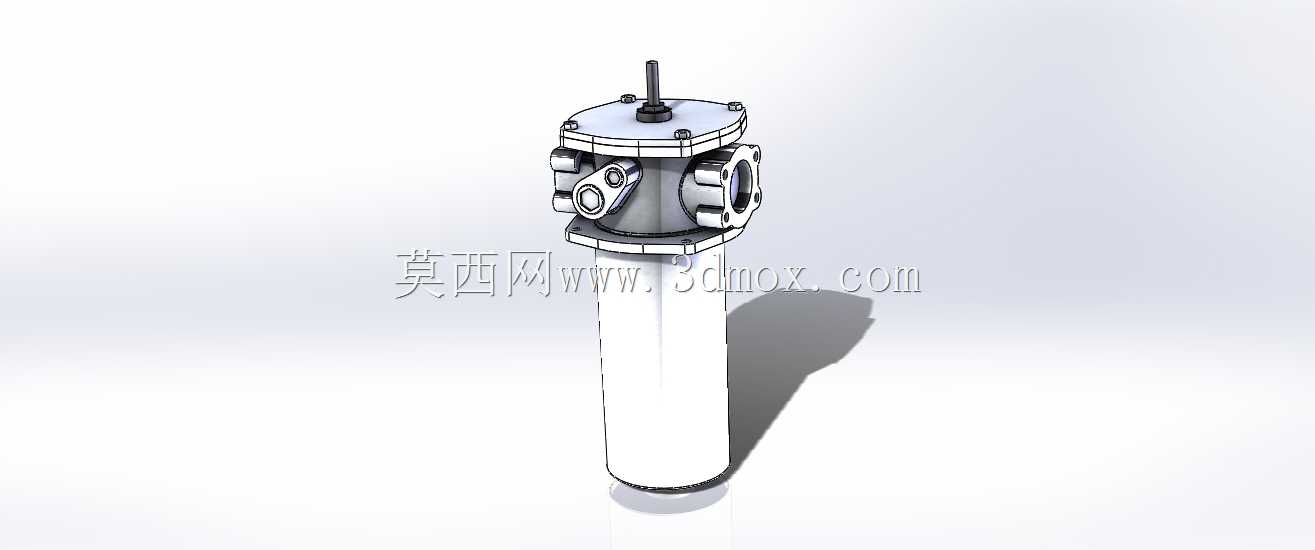

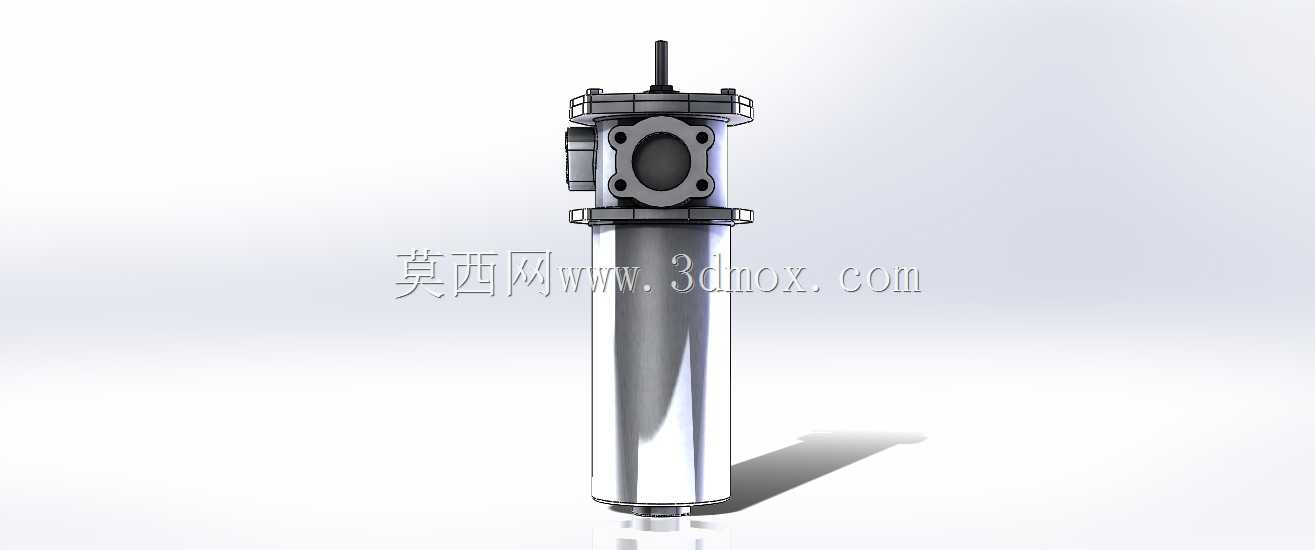

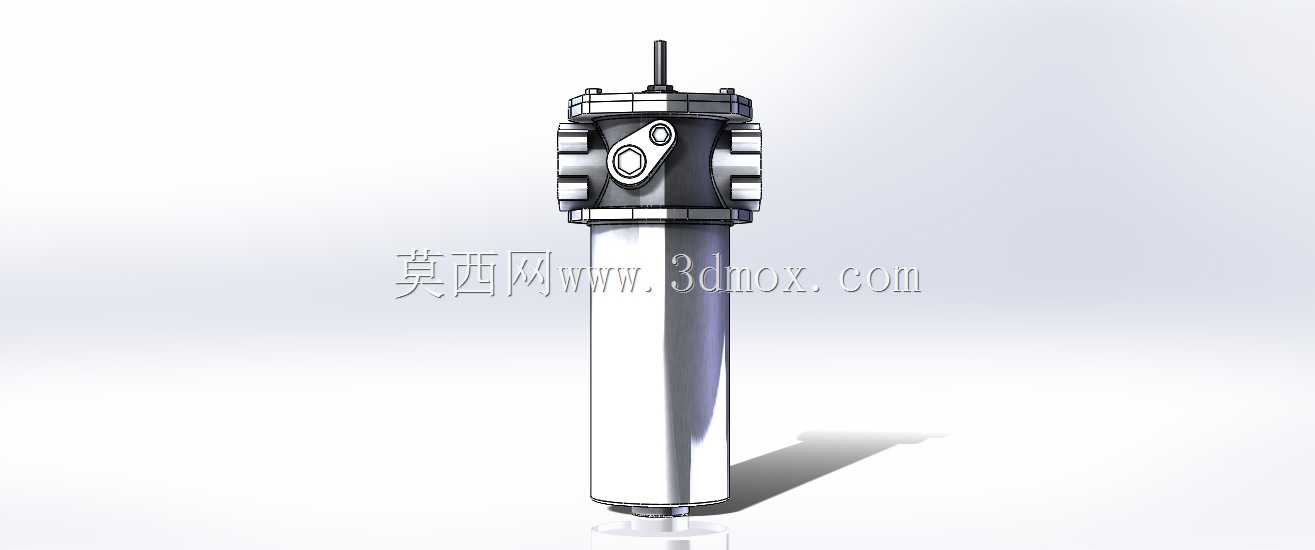

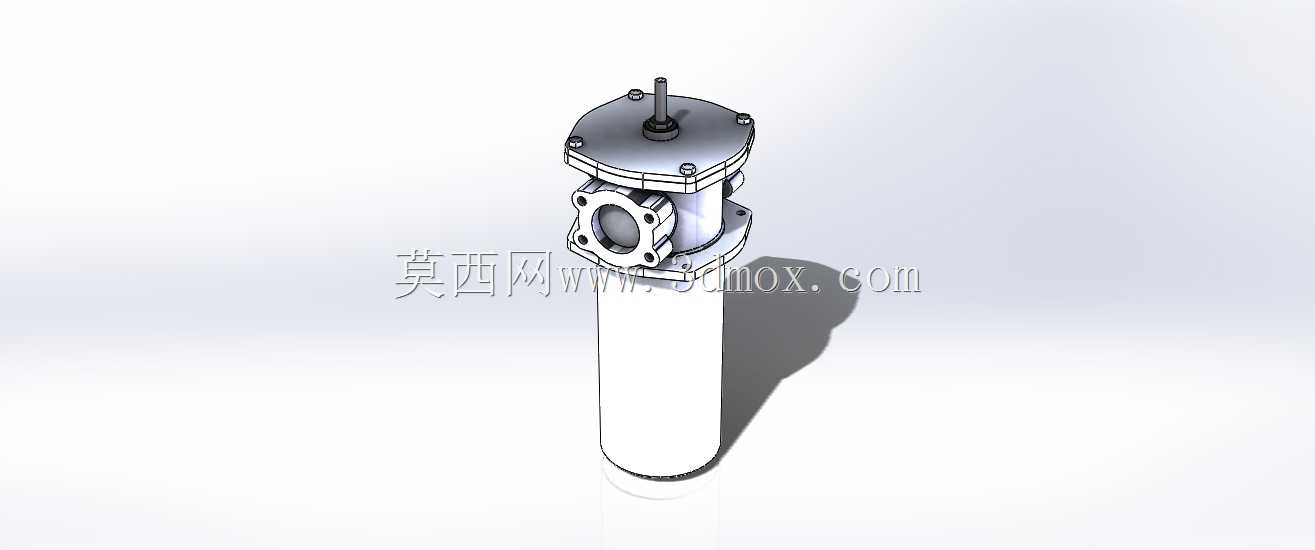

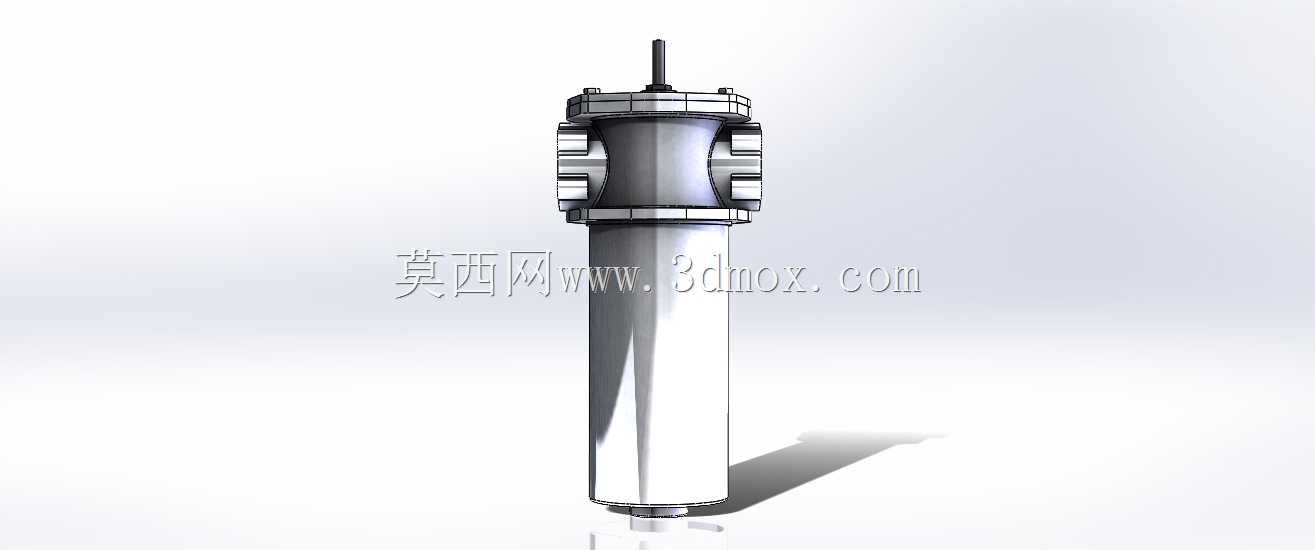

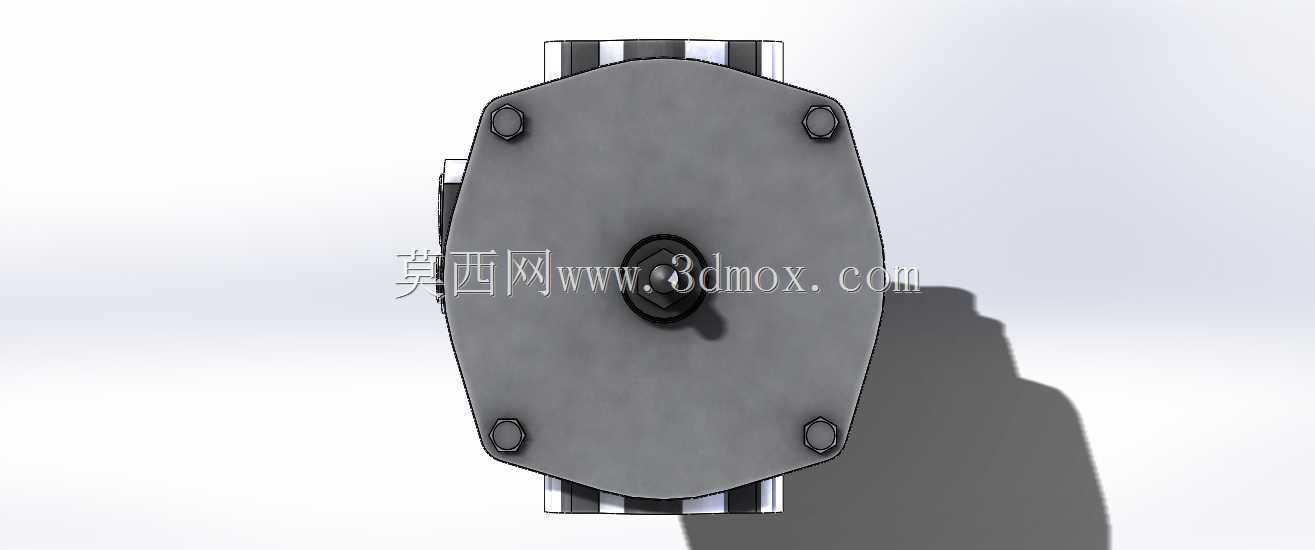

　　这款罐式回流管过滤装置，参考力士乐10TEN1000系列产品结构设计，主要应用于液压系统的回油管路末端，通常安装在液压油箱顶部位置，承担系统回油的终级过滤职能，避免管路内磨损产生的金属碎屑、密封件老化脱落的橡胶颗粒、油液氧化生成的胶状杂质随回流油液进入油箱，持续污染整个液压系统的油液介质，造成液压泵、控制阀、执行油缸等核心元件的磨损失效。从结构设计来看，装置采用上阀下罐的分体式布局，上部的阀头集成了多通接口，可同时对接多路回油管路，接口采用法兰式连接结构，密封面加工精度满足高压回油工况的密封要求，避免运行过程中出现油液渗漏问题；顶部设置的阀芯组件可实现旁通泄压功能，当滤芯堵塞导致进出口压差超过设定阈值时，旁通阀自动开启，

　　保证回油管路通畅，避免因滤芯堵塞造成系统背压过高，影响主机执行机构的动作响应速度。下部的滤罐采用长筒式结构，内部可容纳大容污量的折叠式过滤滤芯，长罐体设计既可以增大滤芯的有效过滤面积，提升单次纳污容量，延长滤芯的更换维护周期，同时罐体垂直向下伸入油箱内部的安装方式，可充分利用油箱顶部的安装空间，减少液压站的整体占地尺寸，回油经过滤后直接从罐体底部排入油箱，可避免回油冲击油箱底部沉积的杂质，减少油液的搅动起泡问题。安装边界方面，阀头的安装法兰尺寸匹配常规液压油箱顶部的标准安装开孔，安装时仅需在油箱顶板加工对应尺寸的安装孔，通过法兰螺栓即可完成固定，无需额外设计复杂的安装支架；侧向的管路接口预留了足够的扳手操作空间，

　　方便现场管路装配与后期拆卸维护，整体外形的径向尺寸紧凑，多台并排安装时不会出现管路干涉问题，可适配不同流量等级的中小型液压站回油过滤需求。建模过程中还原了产品的所有装配细节，包括阀头与滤罐的连接密封结构、顶部阀芯的调节结构、法兰接口的螺栓孔位分布，可直接用于液压站的三维布局设计、管路干涉检查，也可作为过滤类产品结构设计的参考原型，帮助设计人员快速完成液压系统的辅件选型匹配，减少重复建模的工作量。
