高精度拆解式燃油过滤装置结构模型

　　本次呈现的油液过滤装置模型，完全按照实际工业场景中的装配逻辑做了全拆解结构呈现，每一个配合面的公差预留、密封件的压缩量设计都在建模阶段做了对应考量，没有做简化的一体化处理，方便结构设计人员直接参考各部件的配合关系。这类过滤装置广泛应用在液压润滑回路、燃油供给系统、工业润滑站等场景中，核心作用是截留油液中的金属磨屑、橡胶杂质、外界侵入的粉尘颗粒，避免硬质颗粒进入泵、阀、摩擦副等精密配合部位，造成配合面拉伤、节流孔堵塞、阀芯卡滞等故障，直接影响整套液压或动力系统的运行可靠性与元件使用寿命。从结构设计逻辑来看，模型还原了装置的完整组成：外侧的金属端盖承担安装定位与外部防护作用，设计时需要兼顾安装接口的同轴度要求，以及工作状态下的耐压强度，

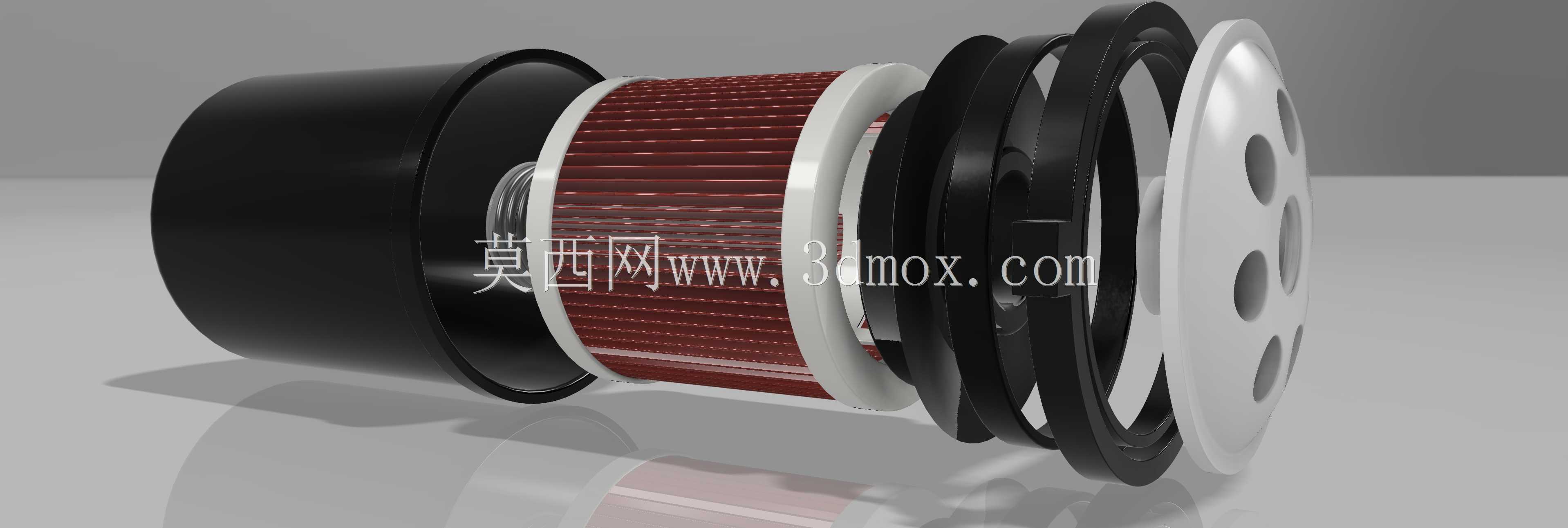

　　避免油压波动造成端盖变形渗漏；中部的褶皱式滤芯是核心过滤单元，褶皱结构的设计是为了在有限的壳体空间内最大化过滤通流面积，在保证过滤精度的前提下降低通流阻力，减少压力损失，建模时还原了滤芯端盖的密封粘接面结构，确保未经过滤的油液不会从旁侧短路流走；多组不同规格的橡胶密封件分别布置在端盖配合面、滤芯定位面、壳体连接位置，建模时按照密封件的实际截面尺寸做了建模，对应沟槽的尺寸也符合密封设计的压缩比要求，避免出现密封件过度压缩老化或者压缩量不足渗漏的问题；带通油孔的内侧端盖承担油液导流与滤芯轴向定位作用，通油孔的排布做了流道优化，避免局部流速过高造成滤芯局部冲蚀损坏。在安装边界层面，模型还原了装置的轴向安装尺寸与径向轮廓，

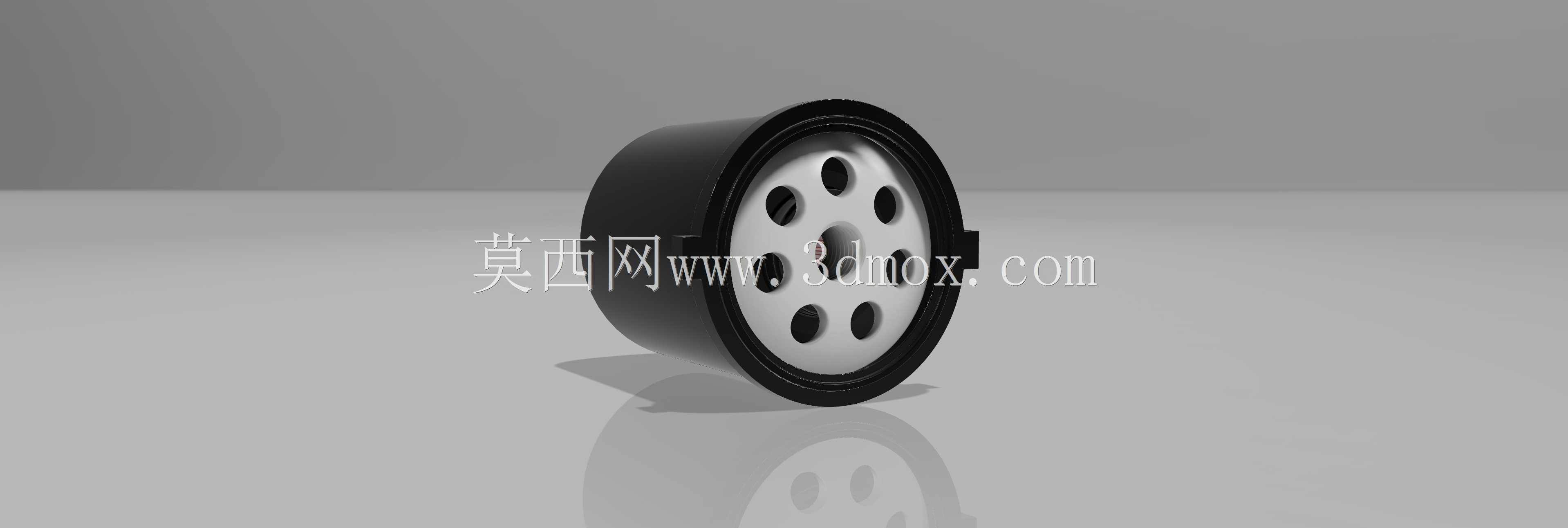

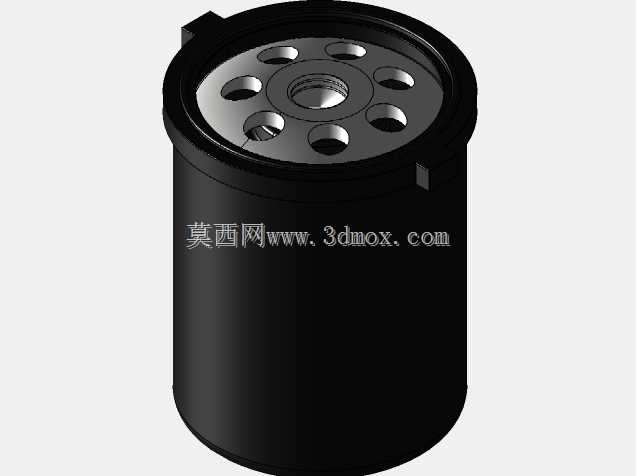

　　端盖的安装接口尺寸符合常规管路连接的通用规格，设计选型时可以直接参考该轮廓尺寸预留安装空间，不需要额外调整周边管路的布置走向；各部件的拆解顺序也完全符合实际装配工艺，从外侧端盖到密封件、滤芯的拆装路径没有干涉，维护更换滤芯时不需要完全拆解整套管路，只需要拆开外侧端盖即可完成滤芯更换，符合现场维护的操作逻辑。建模过程中对各部件的壁厚做了符合实际加工工艺的设置，金属壳体件的壁厚均匀，没有出现壁厚突变容易造成应力集中的结构，密封件的安装沟槽尺寸也符合对应密封标准的设计要求，不会出现建模时常见的沟槽尺寸不合理导致密封件无法装配的问题。
