工业管路用内嵌式滤油净化组件结构设计

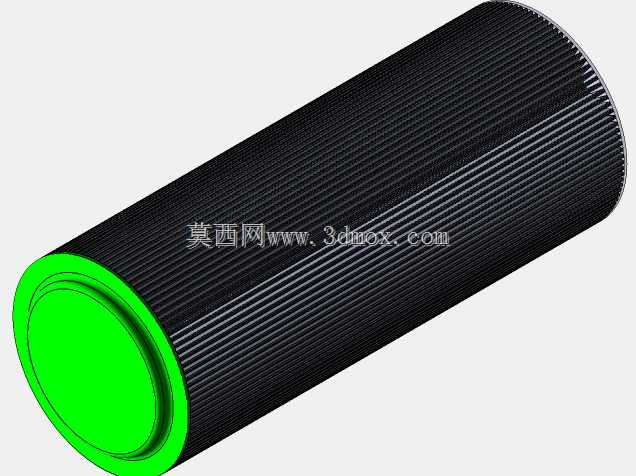

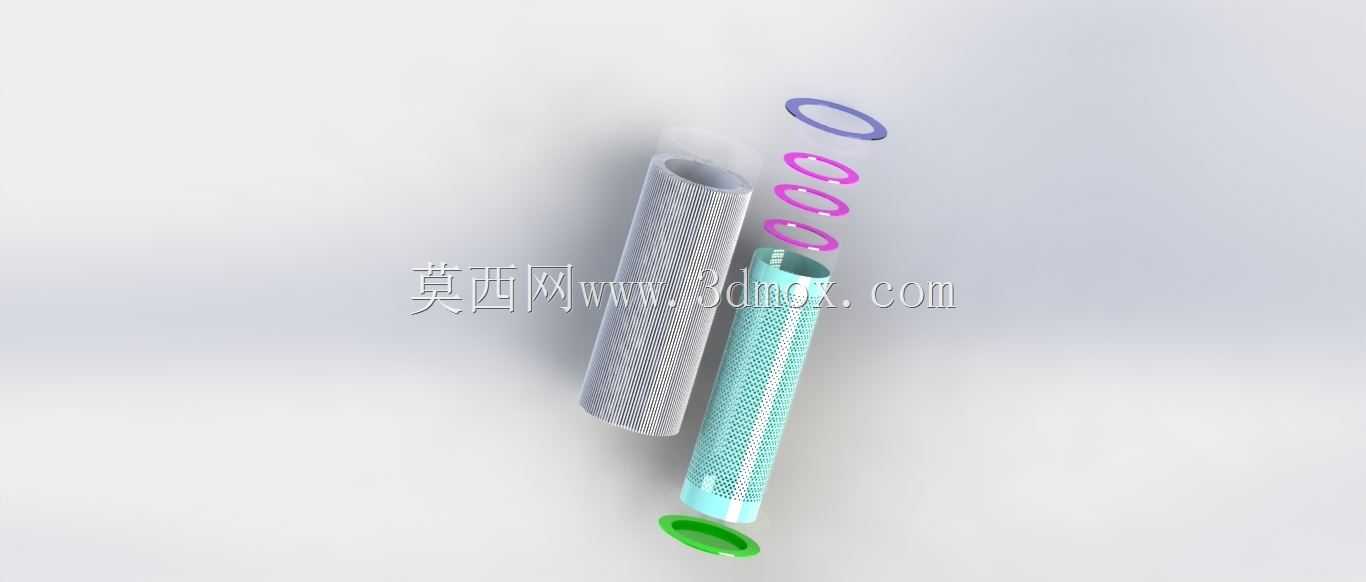

　　在液压润滑系统、工业切削液循环回路、燃油输送管路这类长期带油液运行的场景里，油液里混入的金属磨屑、密封残胶、外界侵入的粉尘颗粒，是造成泵阀磨损、节流孔堵塞、密封件刮损的核心诱因，这类滤油净化组件就是嵌装在管路通径中，承担油液固形杂质拦截职能的核心元件。从结构设计逻辑来看，该组件采用同轴嵌套的双滤芯布局，外层采用大容污量的编织网层作为粗滤段，网面的斜纹编织结构可以在有限的柱面空间内最大化拓展有效过滤面积，大颗粒杂质会被拦截在网层外侧，避免快速堵塞内层精细过滤段；内层采用带均匀透水孔隙的烧结滤材作为精滤段，负责拦截粒径更小的磨屑与杂质，两层滤芯之间预留了均匀的环隙流道，油液从外侧径向穿过滤层进入中心通腔时，

　　流道截面的渐变设计可以避免局部流速骤升造成的滤材冲蚀，也能减少压力损失带来的系统能耗上升。组件两端配套的彩色密封端环，分别对应不同的安装定位槽位，安装时可以通过端环颜色快速区分进出油方向，避免反向安装造成滤材受压变形失效，端环采用台阶式密封结构，嵌入管路接头的密封槽后可以实现径向与轴向的双重密封，杜绝油液旁通未经过滤直接流向下游回路的问题。从安装边界来看，该组件为圆柱式直插结构，整体外径适配常规工业液压管路的标准接头通径，安装时不需要额外改动管路布局，直接替换原有同规格滤芯即可完成装配，轴向长度预留了足够的密封压缩余量，即使在管路存在轻微安装同轴度偏差的情况下，也能保证密封面完全贴合，不会出现渗漏问题。在实际工况适配性上，

　　该滤油组件的结构设计兼顾了容污能力与过滤精度，粗滤段的大孔隙结构可以容纳较多大颗粒杂质，延长单次使用的维护周期，精滤段的均匀孔隙可以保证下游油液的清洁度等级满足伺服阀、精密液压泵这类高精度元件的用油要求，滤芯表面的光滑成型面也便于维护时的反向冲洗作业，不需要复杂的拆解工具就能完成表面杂质的清理，适合在机床润滑系统、工程机械液压回路、工业减速机润滑站这类需要持续保障油液清洁度的场景中使用。建模过程中对滤层的编织纹理、端环的密封槽结构、中心流道的过渡圆角都做了等比例还原，所有配合面的尺寸公差都按照工业管路安装的常规配合要求设定，既可以直接用于滤油元件的结构方案评审，也能作为管路系统三维装配时的配套元件模型使用，避免装配时出现尺寸干涉、安装空间不足的问题。
